MOQ: | 1PCS |
Preis: | USD9.99-99.99/PCS |
Standardverpackung: | Vacuum bags+Cartons |
Lieferfrist: | 8-9 working days |
Zahlungsmethode: | T/T |
Lieferkapazität: | 5000PCS per month |

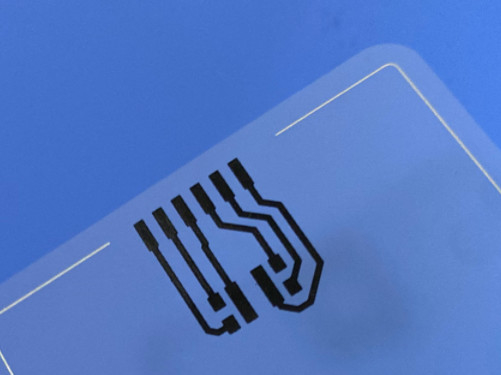

Wir freuen uns, Ihnen ein flexibles PCB vorzustellen, das auf dem SF490 PET Transparent Flexible Material von Shengyi Technology basiert, das auf die wachsenden Anforderungen moderner Elektronik zugeschnitten ist.Kombination von hoher TransparenzDiese 1-Schicht-flexible Leiterplatte ist mit halogenfreiem PET-Film auf Basis von Transparent FCCL (SF490) hergestellt.Es ist eine ideale Wahl für Anwendungen wie flexible Displays, Touch-Panels, tragbare Geräte und intelligente Elektronik, die eine perfekte Mischung aus Ästhetik und Funktionalität bieten.
Unübertroffene Transparenz für modernste Designs
Diese transparente flexible Leiterplatte verfügt über eine optische PET-Folie mit einer Lichtdurchlässigkeit von über 90%, wodurch nahezu unsichtbare Schaltkreisentwürfe möglich sind.Dies macht es perfekt für High-End-Anwendungen wie transparente Displays und geschwungene BildschirmeDie hohe Oberflächenflächigkeit des Materials sorgt für ein makelloses, bubbelfreies Finish und verleiht den Endprodukten ein schlankes und professionelles Erscheinungsbild.
Außergewöhnliche Flexibilität für dynamische Anwendungen
Diese flexible Leiterplatte ist so konzipiert, dass sie einem strengen Gebrauch standhält. Sie bietet hervorragende Flexibilität und Biegebeständigkeit.mit individuell anpassbarer Grundstoffdicke (75 - 188 μm) und ultradünner Kupferfolie (1/2OZ - 1OZ), unterstützt es dynamisches Biegen mit einem Biegeradius von ≤1 mm und mehr als 100.000 Biegezyklen.und andere innovative flexible Elektronik.
Zuverlässige elektrische Leistung für Hochfrequenzanwendungen
Diese PCB liefert dank ihrer niedrigen Dielektrikkonstante (Dk) und des niedrigen Dielektrikumverlustes (Df) eine stabile elektrische Leistung.mit einer Breite von mehr als 20 mm,Darüber hinaus sorgt die kontrollierte Oberflächenrauheit der Kupferfolie für eine gleichbleibende Leitungseindämmung und eine überlegene Signalintegrität.
Langlebigkeit in schwierigen Umgebungen
Dieses flexible PCB ist für harte Bedingungen ausgelegt und arbeitet zuverlässig über einen breiten Temperaturbereich (-40°C bis +130°C) hinweg.Gewährleistung langfristiger Haltbarkeit auch in komplexen UmgebungenDie PCB ist auch mit bleifreiem Löt- und SMT-Herstellungsprozessen kompatibel, was sie zu einer vielseitigen Wahl für verschiedene industrielle Anwendungen macht.
Umweltfreundlich und sicher
Dieses PCB entspricht den internationalen Umweltstandards wie RoHS und REACH und spiegelt damit sein Engagement für Nachhaltigkeit wider.Während die UL-Zertifizierung und die ausgezeichnete Flammschutzfähigkeit (94V-0) die Sicherheit und Zuverlässigkeit der Endprodukte gewährleisten.
Technische Spezifikation
- PCB Stackup:
- Flexible PCB mit einer Schicht
- Kohlenstoffschicht
- Silber_Schicht_1: 17 μm
- SF490: 0,127 mm (5 Mil)
- FPC-Konstruktionsdetails
- Abmessungen: 50 mm x 40 mm (± 0,15 mm)
- Mindestspuren: 10/10 Millimeter
- Mindestlochgröße: 0,25 mm
- Endplattendicke: 0,2 mm
- Oberflächenveredelung: Silberspuren + Kohlefarbe
- 100% elektrisch getestet
- Schlüsselparameter:
- Schälfestigkeit (90°): ≥ 0,8 N/mm
- Durchlässigkeit des sichtbaren Lichts: ≥ 90%
- Dimensionalstabilität: ± 1%
- Chemische Resistenz: ≥ 90%
- Volumenwiderstand: ≥ 10^6 MΩ-cm
- Oberflächenwiderstand: ≥10^5 MΩ
Anwendungen
Diese PET-transparenten flexiblen Leiterplatten sind für eine Vielzahl innovativer Anwendungen konzipiert, darunter:
- Große LED-Displays: Hochtransparente Schaltkreise für lebendige und nahtlose Bilder.
- Flexible Displays: Durchsichtige und gekrümmte Bildschirme für moderne Elektronik.
- Touch-Panels: Hochleistungs-Schnittstellen für intelligente Geräte.
- Tragbare Geräte: Langlebige und flexible Schaltkreise für Fitness-Tracker und Smartwatches.
- Smart Electronics: Fortgeschrittene Lösungen für IoT und vernetzte Geräte.
Qualität und Verfügbarkeit
Diese Leiterplatte entspricht dem IPC-Klasse-2-Qualitätsstandard und gewährleistet eine hohe Zuverlässigkeit und Leistung.Zugang zu globalen Projekten.
