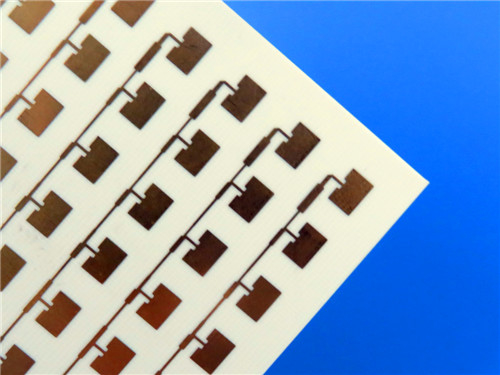

RO4350B PCB 4mil 2-Schicht Immersion Gold gedruckte Leiterplatte

Bei bicheng sind wir spezialisiert auf hochmoderne PCB-Lösungen, die die Grenzen von Leistung und Zuverlässigkeit überschreiten.Unsere Rogers RO4350B-PCBs sind so konzipiert, dass sie den anspruchsvollsten Anforderungen von HF- und Mikrowellenanwendungen entsprechenEgal, ob Sie Mobilfunk-Basisstationen, Radarsysteme oder Satellitenkommunikationsgeräte entwickeln.Unsere RO4350B PCBs sind die perfekte Wahl für Ihr nächstes bahnbrechendes Projekt.

Warum Rogers RO4350B herausragend ist
Rogers RO4350B ist ein bahnbrechendes Material, das die Lücke zwischen leistungsfähigen PTFE-Laminaten und kostengünstigen Epoxid-/Glaslösungen schließt.

unübertroffene elektrische Leistung: mit einer streng kontrollierten dielektrischen Konstante (Dk) von 3,48 +/- 0,05 bei 10 GHz/23°C und einem ultra-niedrigen Ablassfaktor von 0,0037 bei 10 GHz/23°C,RO4350B gewährleistet eine überlegene Signalintegrität und minimale Verluste, auch bei hohen Frequenzen.

Thermische Exzellenz: Eine hohe Glasübergangstemperatur (Tg) von > 280 °C und eine Wärmeleitfähigkeit von 0,69 W/m/°K machen es ideal für Hochleistungs- und Hochtemperaturumgebungen.

Abmessungsstabilität: Der CTE (Wärmeausdehnungskoeffizient) entspricht nahe dem von Kupfer (X: 10 ppm/°C, Y: 12 ppm/°C, Z: 32 ppm/°C),Gewährleistung einer außergewöhnlichen Dimensionsstabilität für mehrschichtige Platinenkonstruktionen.

Kosteneffiziente Herstellung: Im Gegensatz zu herkömmlichen PTFE-Materialien kann RO4350B mit Standard-FR-4-Methoden verarbeitet werden, wodurch die Produktionskosten erheblich reduziert werden, ohne die Qualität zu beeinträchtigen.

Unsere RO4350B PCB Spezifikationen
Wir bieten 2-schichtige starre Leiterplatten an, die den höchsten Industriestandards entsprechen.

Abmessungen der Platten: 340 mm x 340 mm (1 PCS), mit einer Präzisionstoleranz von +/- 0,15 mm.

Layer Stackup:

Kupferschicht 1: 35 μm

Rogers RO4350B Kern: 0,102 mm (4 Mil)

Kupferschicht 2: 35 μm

Spuren/Raum: Mindestens 4/5 mil für komplizierte Designs.

Bohrungsgröße: Mindestens 0,25 mm für zuverlässige Verbindungen.

Endplattendicke: 0,2 mm, um eine leichte, aber langlebige Konstruktion zu gewährleisten.

Oberflächenveredelung: Immersion Gold für eine verbesserte Schweißbarkeit und langfristige Zuverlässigkeit.

Qualitätssicherung: Jedes Board wird zu 100% elektrisch getestet und entspricht den IPC-Klasse-2-Standards.

Warum wählen Sie RO4350B-PCB?
Perfekt für mehrschichtige Konstruktionen: Ideal für komplexe, gemischte, dielektrische, mehrschichtige Plattenkonstruktionen.

Kosteneffiziente Produktion: Verwendet die Standard-FR-4-Verarbeitung, wodurch die Herstellungskosten gesenkt werden.

Zuverlässigkeit: Außergewöhnliche Stabilität der Abmessungen und Qualität des durchbohrenden Platts, selbst unter extremen thermischen Bedingungen.

Wettbewerbsfähige Preise: Hochleistungslaminate zu einem Bruchteil der Kosten traditioneller Mikrowellenmaterialien.

Anwendungen, die Innovationen fördern
Diese RO4350B-PCBs sind in einer Vielzahl von Hochfrequenz- und Hochleistungsanwendungen zuverlässig, einschließlich:

Antennen und Leistungsverstärker für zelluläre Basisstationen

RF-Kennzeichen

Radar- und Sensorsysteme für die Automobilindustrie

LNB für Satelliten zur direkten Sende

Weltweite Verfügbarkeit, kompromisslose Qualität
Unsere PCBs werden nach IPC-Klasse-2-Standards hergestellt, um Zuverlässigkeit und Leistung in jeder Anwendung zu gewährleisten.Wir sorgen für nahtlose Logistik und rechtzeitige Lieferung..

Ihr nächster Schritt: Bauen wir etwas Außergewöhnliches!
Unsere Rogers RO4350B PCBs kombinieren Präzision, Leistung und Erschwinglichkeit, um Ihnen zu helfen, Ihre Ziele zu erreichen.Kontaktieren Sie uns noch heute, um ein Angebot zu beantragen oder Ihre Projektanforderungen zu besprechenLassen Sie uns zusammenarbeiten, um Lösungen zu schaffen, die neue Maßstäbe für Innovation setzen.
