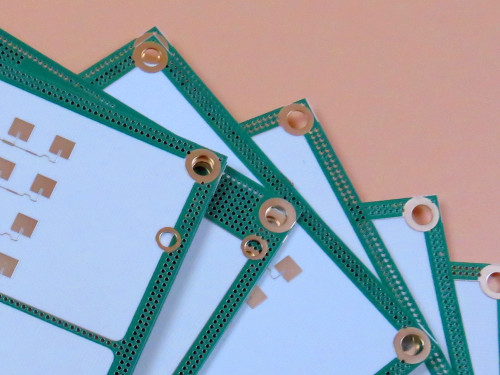

RO4003C PCB 2 Schicht 12mil Rogers Schaltplatte ENEPIG Fertig

Wir freuen uns, Ihnen unsere neu ausgelieferten PCBs mit Rogers RO4003C 12-Mil-Laminaten vorzustellen.Rogers RO4003C-Laminate zeichnen sich als eine hervorragende Wahl für Ingenieure und Designer aus, die eine außergewöhnliche elektrische Leistung und Fertigbarkeit suchen. RO4003C-Materialien, die für leistungsempfindliche Anwendungen mit hohem Volumen entwickelt wurden, kombinieren die elektrischen Eigenschaften von PTFE/gewebtem Glas mit der Leichtigkeit der Verarbeitung von Epoxy/Glas,Sie sind daher eine ideale Lösung für eine Vielzahl von Branchen..

Hauptmerkmale von RO4003C-PCB


Außergewöhnliche elektrische Leistung
Dielektrische Konstante (Dk): 3,38 ± 0,05 bei 10 GHz

Dissipationsfaktor: 0,0027 bei 10 GHz, 0,0021 bei 2,5 GHz

Niedrige Verluste und eine strenge Kontrolle der dielektrischen Eigenschaften sorgen für eine überlegene Signalintegrität und machen es perfekt für Hochfrequenzanwendungen.

Wärmestabilität
Wärmeleitfähigkeit: 0,71 W/m/°K

Wärmefaktor der dielektrischen Konstante: +40 ppm/°C

Ein hoher Tg (> 280°C oder 536°F) sorgt für eine stabile Leistung bei einer Vielzahl von Temperaturen, auch in schweren thermischen Schockumgebungen.

Dimensionelle Stabilität
X-Achse CTE: 11 ppm/°C, Y-Achse CTE: 14 ppm/°C, Z-Achse CTE: 46 ppm/°C

Passt zu der thermischen Ausdehnung von Kupfer und gewährleistet eine ausgezeichnete Dimensionsstabilität und eine zuverlässige Qualität des durchgehenden Platts.

Niedrige Feuchtigkeitsabsorption
Feuchtigkeitsabsorption: 0,06%

Diese geringe Feuchtigkeitsabsorptionsrate erhöht die Zuverlässigkeit in feuchten oder anspruchsvollen Umgebungen.

Kosteneffiziente Fertigung
Prozesse wie FR-4, die die Notwendigkeit von speziellen Durchlöcherbehandlungen oder Handhabungsverfahren beseitigen.

Mit einem günstigen Preis im Vergleich zu herkömmlichen Mikrowellenlaminierten.

PCB-Konstruktion Details
Diese 2-schichtige starre Leiterplatte mit Rogers RO4003C-Kern wurde entwickelt, um höchste Qualitäts- und Leistungsstandards zu erfüllen:

Abmessungen der Platte: 50 mm x 70 mm (± 0,15 mm)

Layer Stackup:

Kupferschicht 1: 35 μm

Rogers RO4003C Kern: 0,305 mm (12 Mil)

Kupferschicht 2: 35 μm

Spuren/Raum: 5/5 mils (mindestens)

Durchschnittsgröße: 0,25 mm (mindestens)

Endplattendicke: 0,4 mm

Oberflächenveredelung: Elektroless Nickel Elektroless Palladium Immersion Gold (ENEPIG)

Lötmaske: Oberseite grün, unterseite keine

Seidenlack: Oberseite Weiß, Unterseite Keine

Qualitätssicherung: 100% elektrische Prüfung vor dem Versand, in Übereinstimmung mit den IPC-Klasse-2-Normen.

Warum RO4003C PCB wählen?
Ideal für Aufbauten mit mehrschichtigen Brettern (MLB)
Die thermische und dimensionelle Stabilität von RO4003C macht es perfekt für gemischte dielektrische Mehrschichtplatten, die eine zuverlässige Leistung bei komplexen Konstruktionen gewährleisten.

Anwendungen mit hohem Volumen
RO4003C-PCBs sind für leistungsbezogene Anwendungen konzipiert und eignen sich für die Produktion in großen Mengen, ohne dabei Qualität oder Kosten zu beeinträchtigen.

Weltweite Verfügbarkeit
Unsere RO4003C-PCBs sind weltweit erhältlich und gewährleisten eine rechtzeitige Lieferung und Unterstützung Ihrer Projekte.

Typische Anwendungen
Rogers RO4003C-PCBs werden in Industriezweigen, die hohe Frequenzleistung und Zuverlässigkeit erfordern, weit verbreitet, einschließlich:

Antennen und Leistungsverstärker für zelluläre Basisstationen

RF-Kennzeichen

Radar und Sensoren für die Automobilindustrie

LNB für Satelliten für direkte Sende

Qualität und Zuverlässigkeit
Die RO4003C-PCBs werden nach den IPC-Klasse-2-Standards hergestellt, um eine hohe Zuverlässigkeit und Leistung zu gewährleisten.Sie können darauf vertrauen, dass jedes Brett genau Ihren Anforderungen entspricht..

Holen Sie sich noch heute ein Angebot!
Egal, ob Sie für Telekommunikations-, Automobil- oder Satellitensysteme entwerfen, Rogers RO4003C-PCBs bieten die perfekte Mischung aus Leistung, Zuverlässigkeit und Wirtschaftlichkeit.Kontaktieren Sie uns noch heute, um Ihre Anforderungen zu besprechen und ein Angebot anzufordernLassen Sie uns Ihnen helfen, Ihre Hochfrequenz-Designs mit RO4003C-Laminaten zum Leben zu erwecken!
