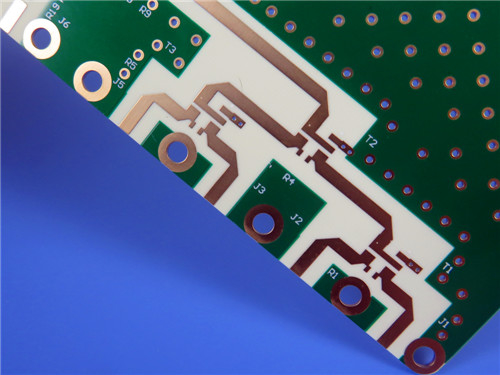

RO3210 PCB-Doppelseitige 25 Millimeter-Immersions-Rogers-Schaltkreisplatte

In der Welt der Hochfrequenzelektronik wächst die Nachfrage nach zuverlässigen, leistungsstarken Leiterplatten (PCBs).Wir sind spezialisiert auf die Lieferung von PCBs mit Rogers RO3210 Hochfrequenz-Schaltkreismaterialien, die eine außergewöhnliche elektrische Leistung und mechanische Stabilität für die anspruchsvollsten Anwendungen gewährleisten.

Was ist RO3210?
RO3210 ist ein keramisch gefülltes Laminat, das mit gewebter Glasfaser verstärkt wurde und von Rogers Corporation entwickelt wurde, um überlegene elektrische und mechanische Eigenschaften zu bieten.Dieses Material kombiniert die Oberflächenglatheit von nicht gewebten PTFE-Laminaten, die feinere Toleranzen für die Radierung von Linien ermöglichen, mit der Steifigkeit von PTFE-Laminaten aus gewebtem Glas. RO3210 ist ideal für Hochfrequenzanwendungen,eine verbesserte mechanische Stabilität und eine gleichbleibende Leistung bietet.

Warum RO3210?
RO3210 ist nicht nur ein weiteres PCB-Material, es ist ein Game-Changer.Gewebtes Glasfaserlaminat ist so konstruiert, dass es eine einzigartige Kombination aus elektrischen und mechanischen Eigenschaften bietetZu seinen herausragenden Merkmalen gehören:

Außergewöhnliche elektrische Leistung: Mit einer dielektrischen Konstante (Dk) von 10,2 und einem niedrigen Ablassfaktor von 0,0027 bei 10 GHz sorgt RO3210 für einen minimalen Signalverlust,ideal für Hochfrequenzanwendungen.

Mechanische Stabilität: Die gewebte Glasverstärkung bietet eine überlegene Steifigkeit und vereinfacht die Handhabung während der Herstellung und Montage.

Thermische Zuverlässigkeit: Mit einer Wärmeleitfähigkeit von 0,81 W/mk und einem mit Kupfer übereinstimmenden Wärmeausdehnungskoeffizienten (CTE) gewährleistet RO3210 auch unter thermischer Belastung eine zuverlässige Leistung.

Oberflächengleitigkeit: Die glatte Oberfläche des Materials ermöglicht feine Toleranzen für die Radierung von Linien, wodurch komplizierte Schaltkreisentwürfe erstellt werden können.

Schlüsselmerkmale
Stackup: 2-schichtiges starres PCB

Kernmaterial: Rogers RO3210 (0,635 mm Dicke)

Kupferschichten: jeweils 35 μm

Abmessungen der Platte: 40 mm x 44 mm (Toleranz: +/- 0,15 mm)

Spuren/Raum: 5/6 Mil.

Größe des Löchers: Mindestens 0,3 mm

Oberflächenveredelung: Eintauchzinn

Lötmaske: Grün (oben und unten)

Seidenwand: Weiß (oben und unten)

Qualitätssicherung: 100% elektrische Prüfung vor dem Versand

Warum diese Einzelheiten wichtig sind
Präzision: Mit einer Mindestspur von 5/6 Millimeter und einer glatten Oberfläche werden Ihre Entwürfe mit hoher Genauigkeit ausgeführt.

Haltbarkeit: Die Kupfer-CTE und die hohe Zersetzungstemperatur (500°C) sorgen für eine langfristige Zuverlässigkeit, auch in anspruchsvollen Umgebungen.

Konsistenz: Unsere Einhaltung der IPC-Klasse-2-Standards garantiert ein Produkt, dem Sie vertrauen können.

Anwendungen, die Exzellenz erfordern
RO3210-basierte Leiterplatten sind das Rückgrat einiger der modernsten Technologien. Hier sind nur einige Beispiele, wo diese Leiterplatten glänzen:

Automobilsysteme: Von der Kollisionsvermeidung bis hin zu GPS-Antennen gewährleistet RO3210 eine zuverlässige Leistung in kritischen Automobilanwendungen.

Wireless Communications: Ob Mikroband-Patch-Antennen oder Basisstation-Infrastruktur, unsere Leiterplatten liefern die Leistung, die Sie benötigen.

Satelliten- und Breitbandsysteme: Der geringe Signalverlust und die thermische Stabilität von RO3210 machen es ideal für Direktübertragungssatelliten und drahtlose Breitbandsysteme.

Industrieelektronik: Leistungshintergrundgeräte und Fernzähler profitieren von der Dimensionsstabilität und Haltbarkeit des Materials.

Lassen Sie Ihre Vision lebendig werden
Wenn Sie nach einem PCB-Lieferanten suchen, der die Feinheiten der Hochfrequenzanwendungen versteht, suchen Sie nicht weiter.Wir sind bereit, Ihre Entwürfe mit PCBs in die Realität umzusetzen, die eine unübertroffene Leistung und Zuverlässigkeit bieten..

Kontaktieren Sie uns noch heute, um Ihr Projekt zu besprechen und ein Angebot anzufordern.
