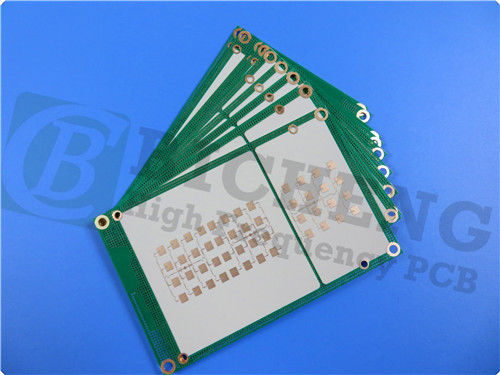

In einer Zeit, in der Hochfrequenzanwendungen immer wichtiger werden, war die Nachfrage nach hochwertigen Leiterplatten (PCBs) noch nie so groß.aus fortschrittlichen Rogers-Materialien gefertigt, stellt einen bedeutenden Fortschritt auf diesem Gebiet dar und bietet für Ingenieure und Konstrukteure gleichermaßen außergewöhnliche Leistung und Wirtschaftlichkeit.
Das Verständnis von Rogers RO4350B Materialien
Der Kern des Erfolgs des RO4350B-PCB liegt in seiner einzigartigen Zusammensetzung.elektrische Leistung bietet, die mit herkömmlichen PTFE-Optionen konkurriert und gleichzeitig eine ähnliche Herstellbarkeit wie Epoxid/Glas gewährleistetDiese innovative Konstruktion ermöglicht eine enge Kontrolle der Dielektrikkonstante (Dk) und minimiert Verluste, was sie für Hochfrequenzanwendungen ideal macht.
Schlüsselmerkmale von RO4350B-PCB
Die RO4350B-PCB verfügt über eine dielektrische Konstante von 3,48 ± 0,05 bei 10 GHz, was eine minimale Signaldegradation gewährleistet.eine kritische Anforderung für moderne HochgeschwindigkeitselektronikDiese Eigenschaften machen RO4350B-PCBs zu einer zuverlässigen Wahl für verschiedene Anwendungen, von Telekommunikation bis hin zu Automobilsensoren.
| Eigentum |
RO4350B |
Ausrichtung |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante,ε Prozess |
3.48 ± 0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie |
| Dielektrische Konstante |
3.66 |
Z |
|
8 bis 40 GHz |
Differentielle Phasenlänge Methode |
| Verlustfaktor |
0.0037
0.0031 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermischer Koeffizient ε |
+50 |
Z |
ppm/°C |
-50°C bis 150°C |
IPC-TM-650 2.5.5.5 |
| Volumenwiderstand |
1.2 x 1010 |
|
MΩ.cm |
- Das ist nicht wahr. |
IPC-TM-650 2.5.17.1 |
| Oberflächenwiderstand |
5.7 x 109 |
|
MΩ |
- Das ist nicht wahr. |
IPC-TM-650 2.5.17.1 |
| Elektrische Stärke |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Zugmodul |
16,767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 die |
ASTM D 638 |
| Zugfestigkeit |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 die |
ASTM D 638 |
| Flexuralstärke |
255
(37) |
|
MPa
(KPSI) |
|
IPC-TM-650 2.4.4 |
| Dimensionelle Stabilität |
< 05 |
X, Y |
mm/m
(mil/Zoll) |
nach Ätzen+E2/150°C |
IPC-TM-650 2.4.39A |
| Koeffizient der thermischen Ausdehnung |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°C bis 288°C |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
°C TMA |
Eine |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Wärmeleitfähigkeit |
0.69 |
|
W/M/oK |
80°C |
ASTM C518 |
| Feuchtigkeitsabsorption |
0.06 |
|
% |
48 Stunden Eintauchen 0,060"
Probe Temperatur 50°C |
ASTM D 570 |
| Dichte |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Stärke der Kupferschalen |
0.88
(5.0) |
|
N/mm
(PL) |
Nach dem Löten schwimmen 1 oz.
EDC-Folien |
IPC-TM-650 2.4.8 |
| Entflammbarkeit |
(3) V-0 |
|
|
|
UL 94 |
| Bleifreies Verfahren kompatibel |
- Ja, das ist es. |
|
|
|
|
Kostenwirksamkeit ohne Kompromisse
Einer der wichtigsten Gründe für die Wahl von RO4350B-PCBs ist ihre Wirtschaftlichkeit.Verringerung der HerstellungskostenDie Ingenieure können mit einem Bruchteil der mit traditionellen Mikrowellenlaminaten verbundenen Kosten leistungsstarke Ergebnisse erzielen, was RO4350B zu einer klugen Wahl für budgetbewusste Projekte macht.
Dimensionalstabilität und Wärmebeständigkeit
Bei Hochfrequenzkonstruktionen ist die Dimensionsstabilität von entscheidender Bedeutung, und die RO4350B-PCB zeichnet sich in dieser Hinsicht aus.Gewährleistung einer zuverlässigen Leistung bei mehrschichtigen PlatinenkonstruktionenDie PCB verfügt über eine zweischichtige Stack-up mit:
- Kupferschichtdicke: 35 μm auf beiden Schichten.
- Rogers RO4350B Kerndicke: 0,338 mm (13,3 Mil).
- Endplattendicke: 0,5 mm.
Darüber hinaus bewahrt die RO4350B mit einer Glasübergangstemperatur (Tg) von mehr als 280 °C (536 °F) auch unter extremen thermischen Bedingungen ihre strukturelle Integrität.
Wasserabsorption und Zuverlässigkeit
Das RO4350B-PCB verfügt über eine geringe Wasserabsorptionsrate von nur 0,06%, was seine Zuverlässigkeit in verschiedenen Umgebungen erhöht.Diese Eigenschaft hilft, eine Delamination zu verhindern und gewährleistet eine langfristige Haltbarkeit, so dass es für Anwendungen geeignet ist, bei denen die Feuchtigkeitsbelastung ein Problem darstellt.
Vielseitige Anwendungen in verschiedenen Branchen
Die Vielseitigkeit von RO4350B PCBs macht sie ideal für verschiedene Hochfrequenzanwendungen.
- Antennen für Mobilfunkstationen: Unterstützung der wachsenden Nachfrage nach mobiler Konnektivität.
- RF-Identifikations-Tags: Erleichterung effizienter Spürlösungen.
- Automobilradar und -sensoren: Verbesserung der Sicherheit und Präzision von Fahrzeugsystemen.
- LNB für Direktübertragungssatelliten: Bereitstellung einer hochwertigen Signalübertragung.
Qualitätssicherungs- und Prüfstandards
Jede PCB wird vor dem Versand strengen 100% elektrischen Tests unterzogen und entspricht den IPC-Klasse-2-Qualitätsstandards.Dieses Qualitätsversprechen sorgt dafür, dass jedes Board die höchsten Leistungserwartungen erfüllt, die Ingenieuren und Konstrukteuren Ruhe geben.
Schlussfolgerung: Die Zukunft der PCB-Technologie
Zusammenfassend ist das RO4350B-PCB eine revolutionäre Lösung für Hochfrequenzanwendungen, die Leistung, Zuverlässigkeit und Wirtschaftlichkeit kombiniert.Mit seinen fortschrittlichen Materialeigenschaften und vielseitigen Anwendungen, steht es bereit, den Herausforderungen der modernen Elektronik zu begegnen.
