Produktdetails:
Zahlung und Versand AGB:
|
| Material: | RO4730G3 | Anzahl der Schichten: | 2-layer |
|---|---|---|---|
| PCB-Größe: | 158 mm x 127 mm = 1 PCS, +/- 0,15 mm | PCB-Dicke: | 60 Mil |
| Kupfergewicht: | 1 oz (1,4 ml) äußere Schichten | Oberflächenbearbeitung: | Elektroless Nickel Elektroless Palladium und Immersionsgold (ENEPIG) |

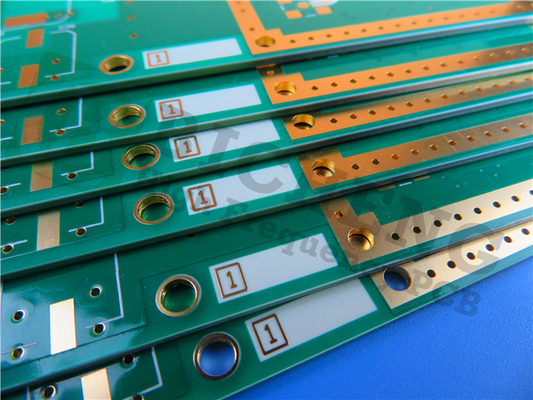

| Hervorheben: | Doppelseitige Leiterplatten,RO4730G3 PCB,Antennen der Mobilfunkbasis |
||
Vorstellung des Rogers RO4730G3 PCB, einer hochmodernen Lösung für Hochleistungsantennen.Dieses Kohlenwasserstoff-/keramische/gewebtes Glaslaminat ist eine zuverlässige und kostengünstige Alternative zu herkömmlichen PTFE-basierten Materialien, so dass es eine ideale Wahl für moderne Schaltkreisentwürfe ist.
Wesentliche Merkmale
- Dielektrische Konstante (Dk): 3,0 ± 0,05 bei 10 GHz
- Dissipationsfaktor: 0,0028 bei 10 GHz
- Wärmefaktor Dk: 34 ppm/°C
- Koeffizient der thermischen Ausdehnung: Abgeglichen mit Kupfer (x: 15,9 ppm/°C, y: 14,4 ppm/°C, z: 35,2 ppm/°C)
- Glasübergangstemperatur (Tg): > 280 °C
- Zersetzungstemperatur (Td): 411 °C (TGA)
- Wärmeleitfähigkeit: 0,45 W/mK
Vorteile
- Low Loss Dielectric: sorgt für eine reduzierte passive Intermodulation (PIM) und einen geringen Einsatzverlust.
- Leichtbau: 30% leichter als PTFE/Glaslaminate, was die Designflexibilität erhöht.
- Hoch-Tg- und Niedrig-Z-Achsen-CTE: bietet automatische Montage-Kompatibilität und Design-Vielseitigkeit.
- Konsistente Leistung des Schaltkreises: Niedriges TCDk (< 40 ppm/°C) garantiert einen zuverlässigen Betrieb.
- Umweltschonend: Vollkompatibel mit bleifreien Verfahren und RoHS-konform.
PCB-Spezifikationen
- Stack-up: 2-Schicht starres PCB
- Kupferschicht 1: 35 μm
- Kernmaterial: Rogers RO4730G3, 1,524 mm (60 ml)
- Kupferschicht 2: 35 μm
- Abmessungen der Bretter: 158 mm x 127 mm (± 0,15 mm)
- Spuren/Raum: mindestens 4/6 Mil
- Lochgröße: Mindest 0,3 mm
- Fertigplattendicke: 1,6 mm
- Veredelte Kupfermasse: 1 Unze (1,4 ml) auf den äußeren Schichten
- Durch Plattierungstärke: 20 μm
- Oberflächenveredelung: ENEPIG (Elektrolles Nickel, Elektrolles Palladium und Immersionsgold)
- Seidenschirm: Weiß oben, ohne Boden; blaue Lötmaske oben, ohne Boden
- Elektrische Prüfung: 100% elektrische Prüfung vor dem Versand
Kunstwerk und Qualität
- Artwork: Gerber RS-274-X
- Qualitätsstandard: IPC-Klasse 2
- Verfügbarkeit: Weltweit
Anwendungen
Das Rogers RO4730G3 PCB eignet sich besonders gut für:
- Antennen der Basisstationen
| RO4730G3 Typischer Wert | |||||
| Eigentum | RO4730G3 | Ausrichtung | Einheiten | Die Situation | Prüfmethode |
| Dielektrische Konstante,ε Prozess | 3.0±0.5 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 | |
| Dielektrische Konstante | 2.98 | Z | 1.7 GHz bis 5 GHz | Differentielle Phasenlänge Methode | |
| Verwüstungsfaktor,tanδ | 0.0028 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 | |
| 2.5 GHz | |||||
| Thermischer Koeffizient ε | +34 | Z | ppm/°C | -50 °C bis 150 °C | IPC-TM-650 2.5.5.5 |
| Dimensionelle Stabilität | < 04 | X, Y | mm/m | nach etech +E2/150 °C | IPC-TM-650 2.4.39A |
| Volumenwiderstand (0,030") | 9 x 107 | MΩ.cm | - Das ist nicht wahr. | IPC-TM-650 2.5.17.1 | |
| Oberflächenwiderstand (0,030") | 7.2 x 105 | MΩ | - Das ist nicht wahr. | IPC-TM-650 2.5.17.1 | |
| PIM | -165 | dBc | 50 Ohm 0,060" | 43 dBm 1900 MHz | |
| Elektrische Festigkeit (0,030") | 730 | Z | V/mil | IPC-TM-650 2.5.6.2 | |
| Flexuralstärke MD | 181 (26.3) | Mpa (kpsi) | NT1 die | ASTM D790 | |
| CMD | 139 (20.2) | ||||
| Moiseure Absorption | 0.093 | - | % | 48/50 | IPC-TM-650 2.6.2.1 ASTM D570 |
| Wärmeleitfähigkeit | 0.45 | Z | W/mK | 50°C | ASTM D5470 |
| Koeffizient der thermischen Ausdehnung | 15.9 14.4 35.2 |
X Y Z |
ppm/°C | -50 °C bis 288 °C | IPC-TM-650 2.4.4.1 |
| Tg | >280 | °C | IPC-TM-650 2.4.24 | ||
| Td | 411 | °C | ASTM D3850 | ||
| Dichte | 1.58 | gm/cm3 | ASTM D792 | ||
| Stärke der Kupferschalen | 4.1 | Schneller | 1 Unze, LoPro EDC | IPC-TM-650 2.4.8 | |
| Entflammbarkeit | V-0 | UL 94 | |||
| Bleifreies Verfahren kompatibel | - Ja, das ist es. | ||||
Funktionsfähigkeit: Die Rogers RO4730G3 PCB für moderne Antennen
In der sich rasch entwickelnden Welt der Elektronik ist die Suche nach leistungsfähigen Leiterplatten (PCBs) von größter Bedeutung.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.
Hauptmerkmale des RO4730G3
Die Rogers RO4730G3 PCB verfügt über beeindruckende dielektrische Eigenschaften, darunter eine dielektrische Konstante (Dk) von 3,0 ± 0,05 bei 10 GHz und einen niedrigen Abfallfaktor von 0.0028Diese Eigenschaften sorgen für einen minimalen Energieverlust während der Signalübertragung und machen sie somit ideal für Hochfrequenzkommunikation.mit einer Glasübergangstemperatur (Tg) von mehr als 280 °C, kann der RO4730G3 harten thermischen Umgebungen standhalten, ohne seine Integrität zu beeinträchtigen.
Die thermische Stabilität zu verstehen
Die thermische Stabilität ist in der PCB-Konstruktion, insbesondere für Antennenanwendungen, von entscheidender Bedeutung.die seine Zuverlässigkeit in anspruchsvollen Situationen weiter unterstreichtDer Koeffizient der thermischen Ausdehnung (CTE), der mit Kupfer übereinstimmt, minimiert die thermische Belastung und gewährleistet langfristige Leistung und Haltbarkeit.
Vorteile von Niedrigverlustdielektrika
Einer der wichtigsten Vorteile des Rogers RO4730G3 ist sein geringverlustreiches Dielektrikum, das zu einer reduzierten passiven Intermodulation (PIM) und geringem Einsatzverlust führt.Dies führt zu einer verbesserten Signalintegrität, die für Anwendungen wie z. B. Mobilfunkbasestationsantennen von entscheidender Bedeutung sind.Durch den Einsatz einer leichten Konstruktion, die um etwa 30% leichter ist als Standard-PTFE-/Glaslaminate, bietet die RO4730G3 außergewöhnliche Leistungen ohne zusätzliche Belastung durch Gewicht..
Designflexibilität und Kompatibilität
Mit einem niedrigen Z-Achsen-CTE von weniger als 30 ppm/°C ermöglicht das RO4730G3 PCB eine größere Konstruktionsflexibilität.Dies macht es zu einer attraktiven Wahl für Designer, die sowohl Leistung als auch Kosteneffizienz optimieren möchten.Das speziell entwickelte Thermoset-Harzsystem verbessert die Herstellungsfreundlichkeit und gleichzeitig die hohe Zuverlässigkeit.
Umweltfragen: eine nachhaltige Option
In einer Zeit, in der Nachhaltigkeit im Vordergrund steht, scheint das Rogers RO4730G3 PCB eine umweltfreundliche Wahl zu sein.eine verantwortungsvolle Lösung für moderne elektronische AnforderungenDieses Engagement für Umweltmanagement sorgt dafür, dass Designer hohe Leistungsfähigkeit erreichen können, ohne dabei Kompromisse bei der Nachhaltigkeit einzugehen.
Anwendungen von Rogers RO4730G3 PCB
Die Vielseitigkeit des Rogers RO4730G3 macht ihn für eine Vielzahl von Anwendungen, insbesondere im Telekommunikationssektor, geeignet.Von Antennen für Mobilfunkstationen bis hin zu RFID und drahtlosen Anwendungen, ermöglichen seine einzigartigen Eigenschaften eine zuverlässige Leistung in verschiedenen Hochfrequenzszenarien.
Schlussfolgerung: Die Zukunft der Antenntechnologie
Wenn wir uns die Zukunft der Leiterplattentechnologie anschauen, stellt der Rogers RO4730G3 Leiterplatte einen bedeutenden Fortschritt für die Antennenkonstruktion dar.,Sie wird in der Entwicklung von elektronischen Geräten der nächsten Generation ein wesentlicher Bestandteil sein.
