Grundmaterial: | DiClad 0.508mm | Schicht-Zählung: | 2 Schichten |
---|---|---|---|
PWB-Stärke: | 0,6 Millimeter ±0.1 | PWB-Größe: | 68 x 86mm=1up |
Kupfernes Gewicht: | 1oz | Oberflächenende: | Immersionsgold |
Hervorheben: | Hochfrequenz-Material PWB-880,Hochfrequenz-PWB-Doppelschicht,Material PWB-60mil |

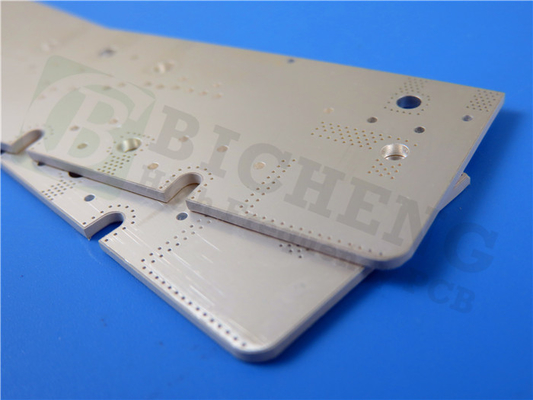

Rogers DiClad 880 Hochfrequenz-PWB-Doppelschicht 60Mil mit Immersions-Gold
(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Rogers DiClad 880 Laminate werden vom gesponnenen verstärkten Fiberglas, PTFE-ansässige Zusammensetzungen gemacht, die niedrigere Dielektrizitätskonstante (DK) und Verlustfaktoren (DF) anbieten. Diese Laminate sind im Filter, Koppler und Anwendungen des rauscharmen Verstärkers sowie Energieteiler und -kombinatoren allgemein verwendet, wo Dielektrizitätskonstanteeinheitlichkeit und dämpfungsärme wichtig sind.
Lassen Sie uns einen näheren Blick auf die Eigenschaften von DiClad 880 werfen. Dieses Material ist das gesponnene verstärkte und PTFE-ansässige Fiberglas, ohne irgendeinen keramischen Füller. Seine Dielektrizitätskonstante wird sorgfältig durch ein genaues Mischungsverhältnis PTFE und Fiberglas, mit dem Ergebnis eines niedrigeren DK-Wertes von 2,17 oder von 2,2 bei 10 Gigahertz und eines niedrigeren Verlustfaktors von 0,0009 @ 10 Gigahertz justiert. Jedoch ist es wichtig, zu merken, dass dieses Material möglicherweise weniger Masshaltigkeit als hoch DK-Materialien hat.
Im Hinblick auf thermische Eigenschaften ist der thermische Koeffizient der Dielektrizitätskonstante (TCDk) von DiClad 880 bei -160 ppm/°C wegen des Fehlens aller keramischen Füller verhältnismäßig arm. Außerdem wird der Ausdehnungskoeffizient (CTE) in der Z-Achse bei 252 ppm/°C, mit dem Ergebnis der schwächeren Wärmeleitfähigkeit von 0,26 W/mK höher.
DiClad 880 hat ein Haftvermögen, zum, wie gezeigt durch seine Schälfestigkeit von 14 lbs/Zoll nach Wärmebelastung zu verkupfern. Zusätzlich sind die Oberflächenwiderstandskraft des Durchgangswiderstand- und gut und messen bei 1,4 x 10^9 MΩ-cm und 2,9 x 10^6 MΩ, beziehungsweise. Das Material hat auch einen Bogenwiderstand von größer als 180 Sekunden.
DiClad 880 führt hervorragend im Hinblick auf dehnbaren Modul, Dehnfestigkeit, Druckmodul und flexural Modul durch. Es hat eine größere Spannung von als 45 Kilo des dielektrischen Substanzwerts und eine materielle Dichte von 2,23 g-/cm³. Es erfüllt die Bedingungen von Standards der Entflammbarkeit UL94-V0 und hat Niedrigwasserabsorption von 0,02%.
DiClad 880 hat auch eindrucksvolle Outgassingeigenschaften, mit einem niedrigen Gesamtgewichtsverlust von 0,01% und einer gesammelten flüchtigen verdichtbaren materiellen Grenze auf 0,10%. Es hat eine Wasserdampf-Wiedergewinnungsrate von 0,01% und zeigt Wasserbeständigkeitsdampfabsorption an, und kein sichtbares Kondensat ist während des Gebrauches anwesend. Diese Parameter zeigen dieses DiClad 880 ist in hohem Grade stabil und zuverlässig.
DiClad 880 PCBs sind in den verschiedenen Schichtzählungen, einschließlich einseitiges, doppelseitiges, mehrschichtiges und hybrides PCBs verfügbar und kommen in verschiedene dielektrische Stärken von 20mil (0.508mm), von 30mil (0.762mm) und von 60mil (1.524mm). Sie sind auch in den kupfernen Gewichten 1oz (35µm) und 2oz (70µm) verfügbar und gewähren für Flexibilität im Entwurf.
Die PWB-Größe wird begrenzt, bis 400mm durch 500mm aber kann hergestellt werden, um verschiedene Anwendungen zu passen. Die Lötmittelmaske kommt in eine Strecke der Farben, einschließlich Grünes, Schwarzes, Blaues, Gelbes und Rotes.
Das Oberflächenende des DiClad 880 PWBs ist kundengerecht und verfügbar in den verschiedenen Wahlen, einschließlich Immersionsgold, überzogen lötendes Niveau der Heißluft (HASL), Immersionssilber, Immersionszinn, bloßes Kupfer, OSP und reines Gold, unter anderem.
DiClad880 PCBs sind vielseitig und finden Dienstprogramm in einer Vielzahl von Anwendungen, einschließlich Radarzufuhrnetze, Handels- in Phasen eingeteilt - Reihennetze, dämpfungsärme Basisstationsantennen und Lenksysteme.
Schließlich ist Material DiClad 880 mit beiden traditionellen electroless kupfernen und direkten Ablagerungsaufdampfenprozessen kompatibel, Herstellung des Herstellungsprozesses einfach und bequem. Die meisten Oberflächenende, wie HASL, Zinn, Silber, Nickel/Gold und OSP, sind an DiClad 880 ohne irgendwelche Fragen oder speziellen Interessen angewendet worden.
PWB-Spezifikationen
PWB-GRÖSSE | 68 x 86mm=1up |
BRETT-ART | Doppeltes versah PWB mit Seiten |
Zahl von Schichten | 2 Schichten |
Oberflächenberg-Komponenten | JA |
Durch Loch-Komponenten | NEIN |
SCHICHT STACKUP | Kupfer ------- Oberschicht 17um (0,5 Unze) +plate |
DiClad 0.508mm | |
Kupfer ------- 17um (0,5 Unze) + Platte BOT Schicht | |
TECHNOLOGIE | |
Minimale Spur und Raum: | Mil 10 Mil/10 |
Minimale/maximale Löcher: | 0,5 Millimeter/1,0 Millimeter |
Zahl von verschiedenen Löchern: | 4 |
Zahl von Bohrlöchern: | 12 |
Zahl von Ausfräsungen: | 0 |
Zahl von internen Ausschnitten: | 2 |
Widerstand-Steuerung: | nein |
Zahl des Goldfingers: | 0 |
BRETT-MATERIAL | |
Glasepoxid: | DiClad880 0.508mm |
Abschließende Folie extern: | 1,0 Unze |
Abschließende Folie intern: | N/A |
Abschließende Höhe von PWB: | 0,6 Millimeter ±0.1 |
ÜBERZIEHEN UND BESCHICHTEN | |
Oberflächenende | Immersions-Gold, 88,2% |
Löten Sie Maske, auf zuzutreffen: | N/A |
Lötmittel-Masken-Farbe: | N/A |
Lötmittel-Masken-Art: | N/A |
CONTOUR/CUTTING | Wegewahl |
MARKIERUNG | |
Seite der Teillegende | N/A |
Farbe der Teillegende | N/A |
Hersteller Name oder Logo: | N/A |
ÜBER | Überzogen durch Loch (PTH), minimale Größe 0.5mm. |
FLAMIBILITY-BEWERTUNG | 94V-0 |
MASS-TOLERANZ | |
Entwurfsmaß: | 0,0059" |
Brettüberzug: | 0,0029" |
Bohrgerättoleranz: | 0,002" |
TEST | 100% früherer Versand elektrischen Tests |
ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
VERSORGUNGSBEREICH | Weltweit global. |
