12.7mil Rogers RO4003C LoPro 2 mit Seiten versehene behandelte Folie PWBs Rückseite

MOQ:	1pcs
Standardverpackung:	Vakuum bags+Cartons
Lieferfrist:	8-9 Werktage
Zahlungsmethode:	T/T
Lieferkapazität:	5000pcs pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Modellnummer

BIC-129.V1.0

Grundmaterial:

Kohlenwasserstoff-keramische Laminate

Schichtzählung:

Doppelschichtige, mehrschichtige, Hybrid-Leiterplatte

PWB-Stärke:

12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil (0.526mm), 32.7mil (0.831mm), 60.7mil (1.542mm)

PWB-Größe:

≤400 mm x 500 mm

Lötmittelmaske:

Grünes, schwarzes, blaues, gelbes, rotes etc.

Kupfernes Gewicht:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Oberflächenende:

Bloßes Kupfer, HASL, ENIG, OSP, Immersionszinn ETC….

Hervorheben:

Rogers RO4003C LoPro 2 versah PWB mit Seiten

mit Seiten versehenes PWB 12.7mil 2

Behandelte Rückfolie 2 mit Seiten versehenes PWB

Produktbeschreibung

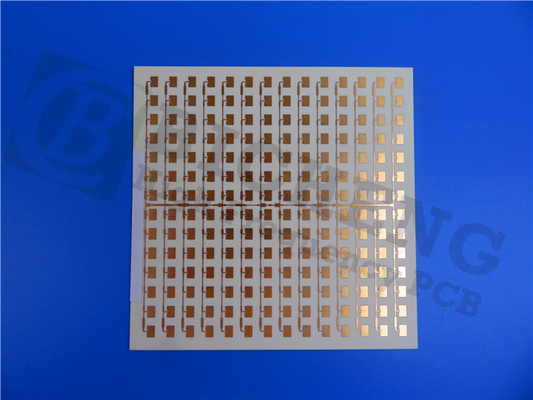

Doppelschicht Rogers PWB, das auf Rückseite 12.7mil RO4003C LoPro errichtet wurde, behandelte Folie für hintere Hochgeschwindigkeitsflächen.

Mithilfe eines einzigartigen Rogers Technologie kann Rück-behandelte Folie zu regelmäßigem RO4003C-Nichtleiter in Laminaten RO4003C LoPro verbunden werden. Infolgedessen behält das Laminat alle wünschenswerten Eigenschaften des typischen lamellenförmig angeordneten Systems RO4003C bei der Verringerung des Leiterverlustes für bessere Einfügungsdämpfungs- und Signalintegrität.

Eigenschaften und Nutzen:

RO4003C-Materialien sind verstärkter Kohlenwasserstoff/keramische Laminate mit sehr flacher Rückseite behandelten Folie.

1. Niedrigere Einfügungsdämpfung

2. Niedriges PIM

3. Erhöhte Signalintegrität

4. Hohe Stromkreisdichte

Niedriger Z-Achsenausdehnungskoeffizient

1. Mehrschichtige Brettfähigkeit

2. Entwurfsflexibilität

Bleifreier Prozess kompatibel

1. Verarbeitung der hohen Temperatur

Klimainteressen 2.Meets

CAF beständig

Unsere PWB-Fähigkeit (RO4003C LoPro)

Unsere PWB-Fähigkeit (RO4003C LoPro)
PWB-Material:	Kohlenwasserstoff-keramische Laminate
Bezeichnung:	RO4003C LoPro
Dielektrizitätskonstante:	3.38±0.05
Schichtzählung:	Doppelschicht, mehrschichtiges, hybrides PWB
Kupfernes Gewicht:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
PWB-Stärke:	12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil (0.526mm), 32.7mil (0.831mm), 60.7mil (1.542mm)
PWB-Größe:	≤400mm X 500mm
Lötmittelmaske:	Grünes, schwarzes, blaues, gelbes, rotes etc.
Oberflächenende:	Bloßes Kupfer, HASL, ENIG, OSP, Immersionszinn ETC….

Einige typische Anwendungen:

1. Digital-Anwendungen wie Server, Router und hintere Hochgeschwindigkeitsflächen

2. Zelluläre Basisstationsantennen und Endverstärker

3. LNB für direkte Sendungssatelliten

4. Rf-Umbau-Nr.

12.7mil Rogers RO4003C LoPro 2 mit Seiten versehene behandelte Folie PWBs Rückseite 0

Typische Eigenschaften von RO4003C LoPro

RO4003C LoPro
Eigentum	Typischer Wert	Richtung	Einheiten	Bedingung	Prüfmethode
Dielektrizitätskonstante, Prozess-	3,38 ± 0,05	z	--	10 GHz/23°C	IPC-TM-650 2.5.5.5 festgeklemmtes Stripline
Dielektrizitätskonstante, Entwurf 	3,5	z	--	8 bis 40 Gigahertz	Differenziale Phasen-Längen-Methode
Verlustfaktor bräunen sich, 	0,0027 0,0021	z	--	10 GHz/23°C 2,5 GHz/23°C	IPC-TM-650 2.5.5.5
Thermisches Coeffifi cient von  r	40	z	ppm/°C	-50°C zu 150°C	IPC-TM-650 2.5.5.5
Spezifischer Durchgangswiderstand	1,7 x 1010		MΩ•cm	COND A	IPC-TM-650 2.5.17.1
Oberflächenwiderstandskraft	4,2 x 109		MΩ	COND A	IPC-TM-650 2.5.17.1
Elektrische Stärke	31.2(780)	z	KV/mm (V/mil)	0.51mm (0.020")	IPC-TM-650 2.5.6.2
Dehnbarer Modul	26889(3900)	Y	MPa (kpsi)	Funktelegrafie	ASTM D638
Dehnfestigkeit	141 (20,4)	Y	MPa (kpsi)	Funktelegrafie	ASTM D638
Biegefestigkeit	276(40)		MPa (kpsi)		IPC-TM-650 2.4.4
Masshaltigkeit	<0>	X, Y	mm/m (Mil/Zoll)	nach Ätzung +E2/150°C	IPC-TM-650 2.4.39A
Coeffifi cient von der thermischen Expansion	11	x	ppm/°C	-55 zu 288°C	IPC-TM-650 2.1.41
	14	y
	46	z
Tg	>280		°C TMA		IPC-TM-650 2.4.24.3
TD	425		°C TGA		ASTM D3850
Wärmeleitfähigkeit	0,64		W/m/°K	80°C	ASTM C518
Feuchtigkeitsaufnahme	0,06		%	48 Stunden der Immersion 0,060" Beispieltemperatur 50°C	ASTM D570
Dichte	1,79		gm/cm3	23°C	ASTM D792
Kupferne Schälfestigkeit	1,05 (6,0)		N/mm (pli)	nach Lötmittelfloss 1 Unze. Tc-Folie	IPC-TM-650 2.4.8
Entflammbarkeit	N/A				UL 94
Bleifreier Prozess kompatibel	Ja

12.7mil Rogers RO4003C LoPro 2 mit Seiten versehene behandelte Folie PWBs Rückseite 1
