6035HTC Rogers Double Sided Circuit Board PWB 30mil für Energie-Teiler
  • Name
  • Name

6035HTC Rogers Double Sided Circuit Board PWB 30mil für Energie-Teiler

MOQ: 1pcs
Standardverpackung: Vakuum bags+Cartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000pcs pro Monat
Einzelheiten Informationen
Produktbeschreibung
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-127.V1.0
Grundmaterial:
Keramisch-gefüllte PTFE-Zusammensetzungen
Schichtzählung:
Doppelschichtige, mehrschichtige, Hybrid-Leiterplatte
PWB-Stärke:
10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
PWB-Größe:
≤400 mm x 500 mm
Lötmittelmaske:
Grünes, schwarzes, blaues, gelbes, rotes etc.
Kupfernes Gewicht:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Oberflächenende:
Bloßes Kupfer, HASL, ENIG, OSP ETC….
Hervorheben:

ISO Rogers Double Sided Circuit Board

,

Energie-Teiler Rogers PWB-Brett

,

Keramisches gefülltes PTFE Rogers PWB-Brett

Produktbeschreibung

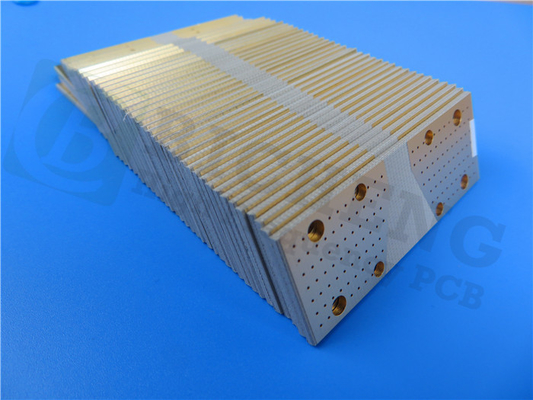

Doppeltes mit Seiten versehenes Rogers Hochfrequenz-PWB errichtet auf 30Mil RT/duroid 6035HTC mit Immersions-Gold für Energie-Teiler

(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)



Sind Hochfrequenzstromkreismaterialien RT/duroid 6035HTC von Rogers Corporation keramische gefüllte PTFE-Zusammensetzungen für Gebrauch in Rf- und Mikrowellenanwendungen der hohen Leistung. Mit einer Wärmeleitfähigkeit von fast 2,4mal sind die Standard-Produkte RT/duroid 6000 und (electrodeposited und Rückfestlichkeit) der kupfernen Folie mit ausgezeichneter langfristiger Wärmebeständigkeit, Laminate RT/duroid 6035HTC eine außergewöhnliche Wahl für Anwendungen der hohen Leistung.



Eigenschaften/Nutzen:

1. Hohe Wärmeleitfähigkeit

Verbesserte dielektrische Wärmeableitung ermöglicht niedrigeren Betriebstemperaturen für Anwendungen der hohen Leistung



2. Dämpfungsärme Tangente

Ausgezeichnete Hochfrequenzleistung



3. Thermisch stabile Zurückhaltung und aufheben, kupferne Folie zu behandeln

Niedrigere Einfügungsdämpfung und ausgezeichnete Wärmebeständigkeit von Spuren



4. Modernes Füllersystem

Verbesserte Bohrgerätfähigkeit und verlängerte Standzeit verglichen mit der Tonerde, die Stromkreismaterialien enthält



Einige typische Anwendungen:

1. Rf- und Mikrowellen-Verstärker der hohen Leistung

2. Endverstärker, Koppler, Filter

3. Kombinatoren, Energie-Teiler



PWB-Fähigkeit (RT/duroid 6035HTC)

PWB-Material: Keramisch-gefüllte PTFE-Zusammensetzungen
Bezeichnung: RT/duroid 6035HTC
Dielektrizitätskonstante: 3.50±0.05
Schichtzählung: Doppelschicht, mehrschichtiges, hybrides PWB
Kupfernes Gewicht: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
PWB-Stärke: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
PWB-Größe: ≤400mm X 500mm
Lötmittelmaske: Grünes, schwarzes, blaues, gelbes, rotes etc.
Oberflächenende: Bloßes Kupfer, HASL, ENIG, OSP ETC….



6035HTC Rogers Double Sided Circuit Board PWB 30mil für Energie-Teiler 0



Leistungsblatt von RT/duroid 6035HTC

Typischer Wert RT/duroid 6035HTC
Eigentum RT/duorid 6035HTC Richtung Einheiten Bedingung Prüfmethode
Dielektrizitätskonstante, εProcess 3.50±0.05 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 festgeklemmtes Stripline
Dielektrizitätskonstante, εDesign 3,6 Z   8 Gigahertz - 40 Gigahertz Differenziale Phasen-Längen-Methode
Verlustfaktor 0,0013 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Thermischer Koeffizient ε -66 Z ppm/℃ -50 ℃to 150℃ Umb. IPC-TM-650, 2.5.5.5
Spezifischer Durchgangswiderstand 108   MΩ.cm IPC-TM-650, 2.5.17.1
Oberflächenwiderstandskraft 108   MΩ IPC-TM-650, 2.5.17.1
Masshaltigkeit -0,11 -0,08 CMD MD mm/m (Mil/Zoll) 0,030" Stärke Folie 1oz EDC nach Ätzung ‚+E4/105 IPC-TM-650 2.4.39A
Dehnbarer Modul 329 244 MD CMD kpsi 40 Stunden @23℃/50RH ASTM D638
Moisure-Absorption 0,06   % D24/23 IPC-TM-650 2.6.2.1 ASTM D570
Ausdehnungskoeffizient (- 50 ℃to 288 ℃) 19 19 39 X-Yz ppm/℃ 23℃/50% RELATIVE FEUCHTIGKEIT IPC-TM-650 2.4.41
Wärmeleitfähigkeit 1,44   W/m/k 80℃ ASTM C518
Dichte 2,2   gm/cm3 23℃ ASTM D792
Kupferne Schale Stength 7,9   pli sek 20. ℃ @288 IPC-TM-650 2.4.8
Entflammbarkeit V-0       UL 94
Bleifreier Prozess kompatibel Ja
