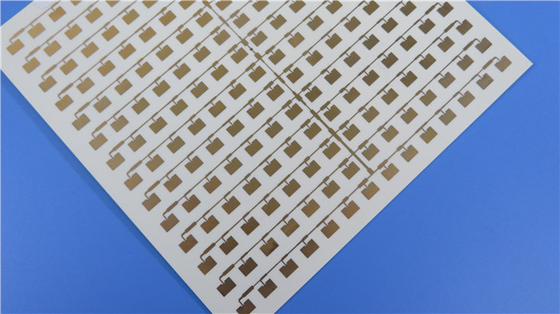

RT/Duroid 6035HTC 10mil Rogers PWB-Brett-Hochfrequenz für Filter
  • Name
  • Name

RT/Duroid 6035HTC 10mil Rogers PWB-Brett-Hochfrequenz für Filter

MOQ: 1pcs
Standardverpackung: Vakuum bags+Cartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000pcs pro Monat
Einzelheiten Informationen
Produktbeschreibung
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-125.V1.0
Ausgangsmaterial:
Keramisch-gefüllte PTFE-Zusammensetzungen
Anzahl der Schichten:
Doppelschichtige, mehrschichtige, Hybrid-Leiterplatte
PCB-Dicke:
10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
PCB-Größe:
≤400 mm x 500 mm
Lötmaske:
Grünes, schwarzes, blaues, gelbes, rotes etc.
Kupfergewicht:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Oberflächenbearbeitung:
Bloßes Kupfer, HASL, ENIG, OSP ETC….
Hervorheben:

10mil Rogers PWB-Brett

,

Keramisches gefülltes PTFE Rogers PWB-Brett

,

Mehrschichtiges Rogers PWB-Brett

Produktbeschreibung



Doppelseitiges Rogers-Hochfrequenz-PCB10 MillimeterNT1 Gewebe für die Beförderung von Personen

(Druckplatten sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)



RT/duroid 6035HTC-Hochfrequenzkreismaterialien der Rogers Corporation sind keramisch gefüllte PTFE-Verbundwerkstoffe für die Verwendung in Hochleistungs-HF- und Mikrowellenanwendungen.mit einer Wärmeleitfähigkeit von fast 2.4 mal die Norm RT/Duroid 6000-Produkte und Kupferfolie (elektrodeponiert und umgekehrt behandelt) mit ausgezeichneter langfristiger Wärmestabilität, RT/duroid 6035HTC-Laminate sind eine außergewöhnliche Wahl für Hochleistungsanwendungen.



Merkmale/Nutzen:

1. Hohe Wärmeleitfähigkeit

Verbesserte dielektrische Wärmeableitung ermöglicht niedrigere Betriebstemperaturen für Hochleistungsanwendungen



2. Niedrige Verlusttangente

Ausgezeichnete Hochfrequenzleistung



3. thermisch stabiles, niedriges Profil und umgekehrte Behandlung von Kupferfolie

Geringerer Einsetzverlust und ausgezeichnete thermische Stabilität von Spuren



4. Fortgeschrittenes Füllsystem

Verbesserte Bohrfähigkeit und längere Werkzeuglebensdauer im Vergleich zu Aluminium-haltigen Schaltkreismaterialien



Einige typische Anwendungen:

1. Hochleistungs-HF- und Mikrowellenverstärker

2.Leistungsverstärker, Kupplungen, Filter

3.Kombinatoren, Kraft-Teiler


Datenblatt derNT1 die/Duroid6035HTC

NT1 Verbrennungsmitteleinheiten
Eigentum NT1 Verbrennungsmittel NT1 Verbrennungsmittel Ausrichtung Einheiten Die Situation Prüfmethode
Dielektrische Konstante,ε Prozess 3.50 ± 0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie
Dielektrische Konstante 3.6 Z   8 GHz - 40 GHz Differentielle Phasenlänge Methode
Verlustfaktor 0.0013 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Thermischer Koeffizient ε - 66 Z ppm/°C -50 °C bis 150 °C Mod IPC-TM-650, 2.5.5.5
Volumenwiderstand 108   MΩ.cm Eine IPC-TM-650, 2.5.17.1
Oberflächenwiderstand 108   MΩ Eine IPC-TM-650, 2.5.17.1
Dimensionelle Stabilität - 0,11 - 0.08 CMD MD mm/m (Mils/Zoll) 0.030" 1 Unze EDC-Folien Dicke nach Ätzung "+E4/105 IPC-TM-650 2.4.39A
Zugmodul 329 244 MD CMD KPSI 40 Stunden @23°C/50RH ASTM D638
Moiseure Absorption 0.06   % D24/23 IPC-TM-650 2.6.2.1 ASTM D570
Koeffizient der thermischen Ausdehnung (-50 °C bis 288 °C) 19 19 39 X Y Z ppm/°C 23°C / 50% Höchstemperatur IPC-TM-650 2.4.41
Wärmeleitfähigkeit 1.44   W/m/k 80°C ASTM C518
Dichte 2.2   gm/cm3 23°C ASTM D792
Stärke der Kupferschalen 7.9   Schneller 20 Sek. @ 288 °C IPC-TM-650 2.4.8
Entflammbarkeit V-0       UL 94
Bleifreies Verfahren kompatibel - Ja, das ist es.



PCB-Kapazität(NT1 die/Duroid6035HTC)

PCB-Material: Keramik gefüllte PTFE-Verbundwerkstoffe
Bezeichnung: NT1Behandlung von Kraftfahrzeugen
Dielektrische Konstante: 3.50 ± 0.05
Anzahl der Schichten: Doppelschicht, Mehrschicht, Hybrid-PCB
Kupfergewicht: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
PCB-Dicke: 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm)
PCB-Größe: ≤ 400 mm x 500 mm
Lötmaske: Grün, Schwarz, Blau, Gelb, Rot usw.
Oberflächenveredelung: Bares Kupfer, HASL, ENIG, OSP usw.




RT/Duroid 6035HTC 10mil Rogers PWB-Brett-Hochfrequenz für Filter 0
