Produktdetails:
Zahlung und Versand AGB:
|
| Grundmaterial: | Kohlenwasserstoff-Keramisch-gefüllte Thermoset Materialien | Schichtzählung: | Doppelschichtige, mehrschichtige, Hybrid-Leiterplatte |
|---|---|---|---|
| PWB-Stärke: | 8mil (0.203mm), 12mil (0.705mm), 16mil (0.406mm), 20mil (0.508mm), 24mil (0.610mm), 32mil (0.813mm), | PWB-Größe: | ≤400 mm x 500 mm |
| Lötmittelmaske: | Grünes, schwarzes, blaues, gelbes, rotes etc. | Kupfernes Gewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Oberflächenende: | Bloßes Kupfer, HASL, ENIG, OSP ETC…. | ||
| Markieren: | 8mil Rogers PWB-Brett,RO4360G2 Rogers PWB-Brett,Hochfrequenz-PWB 8mil |
||

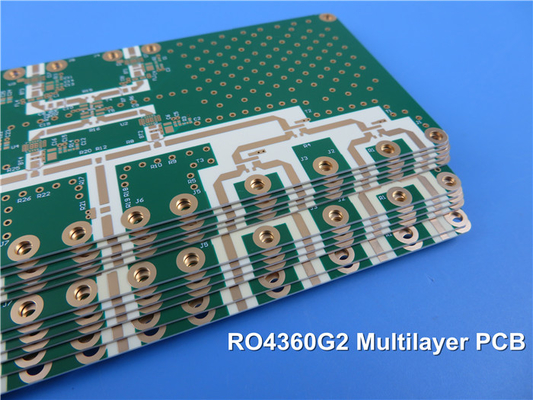

Rogers RO4360G2 6 Schicht Hochfrequenz-PWB basiert auf Kern 8mil mit Immersions-Gold für kleine Zelltransceivers
(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Laminate RO4360G2 von Rogers Corporation sind 6,15 DK, dämpfungsarm, glasverstärkt, keramisch-gefüllte thermoset Materialien des Kohlenwasserstoffs, die die ideale Balance der Leistung und Verarbeitungsleichtigkeit liefern. Laminate RO4360G2 verlängern Rogers Portfolio von Hochleistungsmaterialien, indem sie Kunden mit einem Produkt versehen, das der bleifreie fähige Prozess ist und bessere Starrheit für verbesserte Herstellbarkeit im mehrschichtigen Brettbau anbietet, bei der Verringerung von Material- und Herstellungskosten.
RO4360G2 lamelliert den Prozess, der FR-4 ähnlich ist und ist die automatisierte kompatible Versammlung. Sie haben eine niedrige Z-Achse CTE für Entwurfsflexibilität und haben den gleichen hohen Tg wie alle RO4000 Produktserie. Laminate RO4360G2 können mit RO4450F-prepreg und Laminat NiedrigdK RO4000 in den mehrschichtigen Entwürfen zusammengepaßt werden.
Laminate RO4360G2, mit einem DK von 6,15 (Entwurf DK 6,4), erlauben Designern, Stromkreismaße in den Anwendungen zu verringern, in denen Größe und Kosten kritisch sind. Sie sind die beste Wertwahl für die Ingenieure, die an Entwürfen einschließlich Endverstärker arbeiten, Fleckenantennen, bodennahes Radar und andere allgemeine Rf-Anwendungen.
Eigenschaften und Nutzen:
1. formulierte Thermoset Harzsystem besonders, um 6,15 DK zu treffen
1) Leichtigkeit der Herstellung/Prozesse ähnlich FR-4
2) materielle Wiederholbarkeit
3) dämpfungsarm
4) hohe Wärmeleitfähigkeit
5) untere Gesamt-PWB-Kostenlösung als konkurrierende PTFE-Produkte,
2. Niedrige Z-Achse CTE/hoher Tg
1) Entwurfsflexibilität
2) überzogene Durchlochzuverlässigkeit
3) automatisierte Versammlung kompatibel
3. Umweltfreundlich
1) Bleifreier Prozess kompatibel
4. Regionales Fertigwareninventar
1) kurze Lieferzeiten/schnelle Inventardrehungen
2) leistungsfähige Versorgungskette
Einige typische Anwendungen:
1. Basisstations-Endverstärker
2. Kleine Zelltransceivers
3. Fleckenantennen
4. Bodennahes Radar
PWB-Fähigkeit
| PWB-Material: | Kohlenwasserstoff-Keramisch-gefüllte Thermoset Materialien |
| Bezeichnung: | RO4360G2 |
| Dielektrizitätskonstante: | 6,15 ±0.15 |
| Schichtzählung: | Doppelschicht, mehrschichtiges, hybrides PWB |
| Kupfernes Gewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| PWB-Stärke: | 8mil (0.203mm), 12mil (0.705mm), 16mil (0.406mm), 20mil (0.508mm), 24mil (0.610mm), 32mil (0.813mm), 60mil (1.524mm) |
| PWB-Größe: | ≤400mm X 500mm |
| Lötmittelmaske: | Grünes, schwarzes, blaues, gelbes, rotes etc. |
| Oberflächenende: | Bloßes Kupfer, HASL, ENIG, OSP ETC…. |
Kommen Sie voran
Leistungsblatt von RO4360G2
| Typischer Wert RO4360G2 | |||||
| Eigentum | RO4360G2 | Richtung | Einheiten | Bedingung | Prüfmethode |
| Dielektrizitätskonstante, εProcess | 6.15±0.15 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| 2,5 GHz/23℃ | |||||
| Verlustfaktor, tanδ | 0,0038 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| Wärmeleitfähigkeit | 0,75 | W/mK | 50℃ | ASTM D-5470 | |
| Spezifischer Durchgangswiderstand | 4,0 x 1013 | Ω.cm | Erhöhte T | IPC-TM-650 2.5.17.1 | |
| Oberflächenwiderstandskraft | 9,0 x 1012 | Ω | Erhöhte T | IPC-TM-650 2.5.17.1 | |
| Elektrische Stärke | 784 | Z | V/mil | IPC-TM-650 2.5.6.2 | |
| Dehnfestigkeit | 131 (19) 97(14) | X-Y | MPa (kpsi) | 40 Stunden 50%RH/23 | ASTM D638 |
| Biegefestigkeit | 213(31) 145(21) | X-Y | Mpa (kpsi) | 40 Stunden 50%RH/23 | IPC-TM-650, 2.4.4 |
| Ausdehnungskoeffizient | 13 14 28 | X-Yz | ppm/℃ | -50 ℃to 288℃ nach wiederholtem Hitze-Zyklus | IPC-TM-650, 2.1.41 |
| Tg | >280 | ℃ TMA | IPC-TM-650 2.4.24.3 | ||
| TD | 407 | ℃ | ASTM D3850 unter Verwendung TGA | ||
| T288 | >30 | Z | Minute | 30 Minute/125℃ Prebake | IPC-TM-650 2.2.24.1 |
| Moisure-Absorption | 0,08 | % | 50℃/48hr | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Thermischer Koeffizient von äh | -131 Gigahertz @10 | Z | ppm/℃ | -50℃ zu ℃ 150 | IPC-TM-650, 2.5.5.5 |
| Dichte | 2,16 | gm/cm3 | Funktelegrafie | ASTM D792 | |
| Kupferne Schale Stength | 5,2 (0,91) | pli (N/mm) | Zustand B | IPC-TM-650 2.4.8 | |
| Entflammbarkeit | V-0 | Datei QMTS2 ULs 94. E102765 | |||
