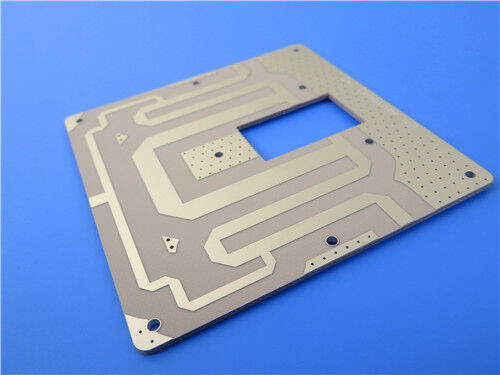

Das ist eine maßgeschneiderte 2-Schicht starreHochfrequenz-PCBmit Taconic CER-10 organisch-keramischem Laminat, entwickelt für Hochleistungs-Mikrowellen- und HF-Schaltkreise.Die Platte verfügt über eine Vertiefung der Silberoberfläche mit einer doppelseitigen Seidenmasken- und Lötmaskenfreien KonstruktionJede Einheit wird vor der Lieferung vollständig elektrisch getestet, um eine gleichbleibende und zuverlässige Leistung zu gewährleisten.
PCB-Spezifikation
| Parameterpunkt |
Spezifikation |
| Ausgangsmaterial |
Taconic CER-10 organisch-keramisches Hochfrequenzlaminat |
| Anzahl der Schichten |
2 Schichten starres PCB |
| Abmessungen des Boards |
67 mm × 55,9 mm (1 Stück) |
| Mindeste Spuren / Platz |
5 ml / 6 ml |
| Mindestgröße des mechanischen Lochs |
0.4 mm |
| Durch Typ |
Nur durchlöchrige Durchläufe werden angewendet; keine blinden Durchläufe sind entworfen |
| Endplattendicke |
0.85 mm |
| Außenschicht Fertigkopfergewicht |
1 oz (1,4 ml) für Außenschichten aus Kupfer |
| Durch Plattierungstärke |
20 μm |
| Oberflächenbearbeitung |
Untertauchen Silber |
| Seidenschicht |
mit einer Dicke von mehr als 0,15 mm |
| Lötmaske Schicht |
Ein zweiseitiges Lötmasken-freies Bauwerk |
| Qualitätsprüfung |
100%ige elektrische Prüfung vor der Verbringung |
Struktur der PCB-Schicht
| Name der Schicht |
Spezifikation |
| Kupferschicht 1 (Oberste Schicht) |
35 μm fertige Kupferdicke |
| Dielektrischer Kern |
Taconic CER-10 organisch-keramisches Substrat, Dicke 0,762 mm (30 mil) |
| Kupferschicht 2 (Unterschicht) |
35 μm fertige Kupferdicke |
Kunstwerke und Qualitätsstandards
Artwork Format: Hergestellt auf Basis von Standard-Gerber RS-274-X Daten, um präzise Schaltkreismuster und vollständige Herstellungskompatibilität zu gewährleisten.
Qualitätsstandard: Alle Produktions- und Prüfverfahren entsprechen den Kriterien der IPC-Klasse 2, was eine stabile elektrische Leistung und langfristige Haltbarkeit für kommerzielle und industrielle Anwendungen gewährleistet.
Dienstleistungsschutz: Der weltweite Versand wird unterstützt, um eine stabile und zuverlässige Produktversorgung für internationale Hochfrequenz-PCB-Projekte zu gewährleisten.

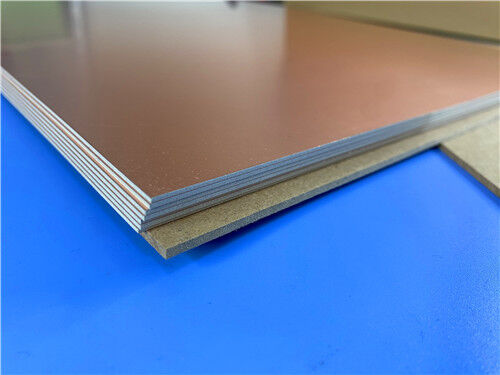

Übersicht über das Material der CER-10
CER-10 ist ein hochleistungsfähiges organisch-keramisches Laminat der ORCER-Produktreihe von Taconic.fortgeschrittene Keramikfülltechnologie und professionelle PTFE-Glasfaserverarbeitung, die eine ausgewogene Kombination aus stabiler elektrischer Leistung und soliden mechanischen Eigenschaften erreicht.0035 bei 10 GHz, dieses Material bietet eine hervorragende Leistung bei niedrigen Verlusten bei hoher Frequenz. Es bietet auch eine ausgezeichnete Bindungsfestigkeit zwischen den Laminen und eine hervorragende Lötfestigkeit,so dass es eine zuverlässige Wahl für anspruchsvolle Hochfrequenz-Mikrowellen-Schaltungsanwendungen ist.
Kernmaterial-LeistungsmerkmaleVorteile
High-Dk Low-Loss Characteristic: verfügt über ein stabiles DK von 10 und ein ultra-niedriges DF von 0,0035 bei 10 GHz, wodurch die Signaldämpfung und die Phasenwechselung für eine präzise Hochfrequenzübertragung reduziert werden.
Überlegene Struktur- und Lötbeständigkeit: Starke Interschicht-Adhäsion und Lötbeständigkeit vermeiden Delamination und strukturelle Beschädigungen und verbessern die Stabilität und Servicezuverlässigkeit von PCBs.
Ultra-niedrige Feuchtigkeitsabsorption: Mit einer niedrigen Feuchtigkeitsabsorption von 0,02% bietet es eine gleichbleibende dielektrische und elektrische Leistung in feuchten und komplexen Arbeitsumgebungen.
Optimierte thermische Expansionsleistung: Die abgestimmten CTE-Werte senken die thermische Ausdehnung der Z-Achse, schützen die überzogenen Durchgänge vor thermischer Belastung und gewährleisten eine stabile Konnektivität.
Dimensionelle und mechanische Stabilität: Hohe Steifigkeit und Biegefestigkeit widerstehen thermischer und mechanischer Verformung und ermöglichen eine hochpräzise Fertigung und einen höheren Ertrag.
Miniaturisierungsunterstützung: Eine hohe dielektrische Konstante ermöglicht kompakte Schaltkreislauflayouts, minimiert die PCB-Größe und unterstützt das Leichtbau von Mikrowellengeräten.
Typische Anwendungsfälle
Vorteilhafte Eigenschaften: hohe Dielektrikkonstante, ultra-niedrige Hochfrequenzverluste, stabile mechanische Struktur und hervorragende Anpassungsfähigkeit an die Umwelt,CER-10-basierte PCBs werden in Hochleistungsmikrowellen- und HF-Systemen weit verbreitet, die hauptsächlich folgende Anwendungsbereiche abdecken:
- Hochfrequenz-Leistungsverstärker
- Filtergeräte mit Wellenführer
- HF-Richtungskopplungen
- Verschiedene hochleistungsfähige passive Mikrowellenkomponenten
