Rogers RO4350B Hochfrequenz-Leiterplatte mit 10 mil, 20 mil, 30 mil und 60 mil dicker Beschichtung mit Immersionsgold
(Leiterplatten sind Sonderanfertigungen, die gezeigten Bilder und Parameter dienen nur als Referenz)
Hallo zusammen,
Heute stellen wir eine Hochfrequenz-Leiterplatte vor, die auf RO4350B-Laminaten basiert.
RO4350B ist ein mit gewebtem Glasgewebe verstärktes, mit Kohlenwasserstoffharz und Keramik gefülltes Laminat der Rogers Corporation, das sehr ähnliche elektrische Eigenschaften wie PTFE/Gewebe-Glasgewebematerial aufweist und dessen Verarbeitbarkeit dem Epoxidharz/Glasgewebematerial ähnelt.
Der Grund für die Verwendung von RO4350B-Laminaten
1. Überlegene Hochfrequenzleistung
RO4350B-Materialien sind mit Kohlenwasserstoff-Keramik gefüllte Laminate, nicht PTFE, die für eine hervorragende Hochfrequenzleistung ausgelegt sind.
2. Geringer dielektrischer Verlust
Geringe Verluste führen zu einer hervorragenden elektrischen Leistung und ermöglichen Anwendungen mit hohen Betriebsfrequenzen.
3. Stabile elektrische Eigenschaften im Verhältnis zur Frequenz
Das Material RO4350B verfügt über die Eigenschaften von HF-Mikrowellenschaltungen, Anpassungsnetzwerken und Übertragungsleitungen mit kontrollierter Impedanz.
4. Niedriger thermischer Koeffizient der Dielektrizitätskonstante
Dadurch weist der RO4350B eine hervorragende Dimensionsstabilität auf, eine Eigenschaft, die für gemischte dielektrische Mehrschicht-Leiterplattenkonstruktionen und zuverlässige durchkontaktierte Löcher erforderlich ist.
5. Kosten
RO4350B-Laminate können mit Standard-FR-4-Prozessen hergestellt werden, erfordern keine speziellen Vorbereitungsprozesse und können mit automatisierten Handhabungssystemen und Scheuergeräten für die Kupferoberflächenvorbereitung verarbeitet werden. Diese Eigenschaften ermöglichen den Einsatz in der Massenfertigung und ermöglichen einen wettbewerbsfähigen Preis.
PCB-Fähigkeit
RO4350B bietet doppelseitige Leiterplatten mit einer Dicke von 10 mil bis 60 mil. Diese Platinen eignen sich für typische und unkonventionelle Anwendungen im Mikrowellen- und Hochfrequenzbereich, einschließlich Basisstationsantennen, Leistungsverstärkern, Dämpfungsgliedern, Sensoren, Radar und RFID-Systemen.
| PCB-Material: | Glasfaserverstärkte Kohlenwasserstoff-Keramiklaminate |
| Code: | Rogers RO4350B |
| Dielektrizitätskonstante: | 3,48 ±0,05 (Prozess) |
| 3,65 (Design) |
| Anzahl der Ebenen: | 1 Schicht, 2 Schicht, mehrschichtig, Hybridtyp (gemischt) |
| Kupfergewicht: | 0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm) |
| Leiterplattendicke: | 10 mil (0,254 mm), 20 mil (0,508 mm) |
| 30 mil (0,762 mm), 60 mil (1,524 mm) |
| PCB-Größe: | ≤400 mm x 500 mm |
| Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenbeschaffenheit: | Blankes Kupfer, HASL, ENIG, Silber, OSP usw. |
Die mehrschichtige Leiterplatte wird mit RO4350B als Kernmaterial hergestellt, mit Optionen wie einer 4-schichtigen Platine auf einem 6,6-mil-Kern, einem 20-mil-Kern oder zwei Kernen mit 10-mil. Dieser Ansatz unterscheidet sich von mehrschichtigen Leiterplatten, die mit FR-4 hergestellt wurden. Die feste Dicke des Kerns ist entscheidend für die elektrische Länge der HF-Leitungen auf der Leiterplatte.
Um ein Gleichgewicht zwischen Kosteneffizienz und Aufrechterhaltung der Signalintegrität in Hochfrequenzumgebungen herzustellen, wird eine Hybrid-Leiterplatte erstellt, indem sowohl FR-4-Glasfasermaterial als auch RO4350B in die mehrschichtige Leiterplatte integriert werden. In der Signalschicht kommt das Hochfrequenzmaterial zum Einsatz, in den anderen Schichten ist FR-4-Glasfasermaterial integriert.

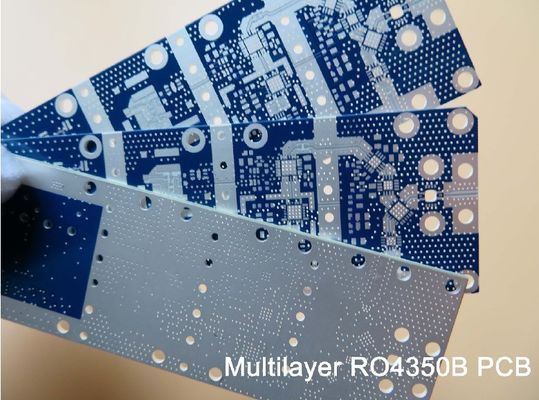

RO4350B-Platine
Die Grundfarbe der RO4350B-Leiterplatte ist Weiß.
Wir sind darauf spezialisiert, Ihnen Prototypen, Kleinserien und Massenproduktionsdienstleistungen anzubieten.
