Immersions-Gold-RO4730G3 60mil Rogers PWB-Brett 1.524mm DK3.0

RogersHochfrequenz-PCB aufgebautRO4730G360mil 1,524mmDK3.0 mit Immersionsgold fürCellulAR-BasisstationsantenneS

(Leiterplatten sind maßgeschneiderte Produkte, die gezeigten Bilder und Parameter dienen nur als Referenz)

Rogers RO4730G3-Laminate in Antennenqualität sind eine zuverlässige und kostengünstige Alternative zu herkömmlichen Laminaten auf PTFE-Basis.Es verfügt über die mechanischen und elektrischen Eigenschaften, die Antennendesigner benötigen.Die Materialien haben eine Dielektrizitätskonstante von 3,0 und einen Verlustfaktor von 0,0022, gemessen bei 2,5 GHz bei Verwendung von LoPro Reverse Treated EDC-Folie.Mit diesen Werten können Antennenentwickler erhebliche Gewinne erzielen und gleichzeitig den Signalverlust minimieren.Es sind Materialien mit nachweislich niedriger PIM-Leistung mit Werten von besser als -160 dBc erhältlich.

RO4730G3-Materialien sind mit der herkömmlichen Verarbeitung von Epoxidharz und bleifreiem Hochtemperaturlot kompatibel.Es ist nicht die spezielle Behandlung erforderlich, die bei herkömmlichen Laminaten auf PTFE-Basis für die Vorbereitung plattierter Durchgangslöcher erforderlich ist.Eine Mehrschichtigkeit kann mit RO4450F Bondply bei 175 °C erreicht werden.Die Harzsysteme von RO4730G3 sind so konzipiert, dass sie die von Antennendesignern gewünschten Eigenschaften bieten.Die Glasübergangstemperatur übersteigt 280 °C, was zu einem niedrigen CTE der Z-Achse, einer hervorragenden Zuverlässigkeit der durchkontaktierten Löcher und einer Verarbeitbarkeit mit bleifreiem Lot führt.

Typische Anwendung sind Mobilfunk-Basisstationsantennen.

Allgemeine Beschreibung

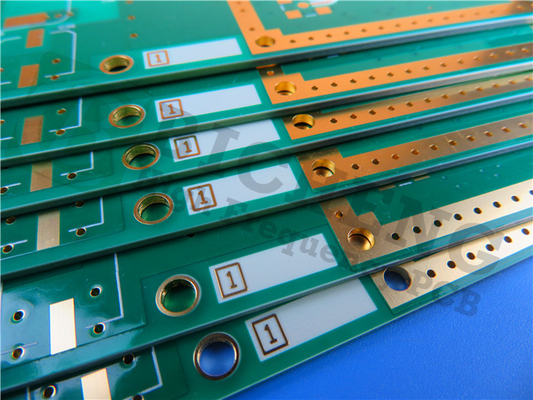

Hierbei handelt es sich um eine Art doppelseitige HF-Leiterplatte auf 1,524 mm (60 mil) RO4730G3 für den Einsatz als Antennenplatine für Mobilfunk-Basisstationen.

Grundlegende Spezifikationen

Basismaterial: RO4730G3 60mil (1,524 mm)

Dielektrizitätskonstante: 3,0+/-0,05

Anzahl der Schichten: 2 Schichten

Typ: Durchgangslöcher

Format: 110mm x 95mm = 1 Typ = 1 Stück

Oberflächenbeschaffenheit: Immersionsgold

Kupfergewicht: Außenschicht 35 μm

Lötmaske |Legende: Grün |Weiss

Endgültige Leiterplattenhöhe: 1,6 mm

Standard: IPC 6012 Klasse 2

Verpackung: 20 Stück sind für den Versand verpackt.

Lieferzeit: 7 Werktage

Haltbarkeit: 6 Monate
