| Grundmaterial: | RT/Duroid 6002 | Schichtzählung: | 2 Schichten |
|---|---|---|---|
| PWB-Stärke: | 1.6mm | PWB-Größe: | 99 x 99 mm=1PCS |
| Kupfernes Gewicht: | 0.5oz | Oberflächenende: | Immersions-Gold |
| Markieren: | 60mil Rogers PWB-Brett,Fluglinien-Kollisionsvermeidung Rogers PWB-Brett,Rogers Immersion Gold PWB-Brett |
||

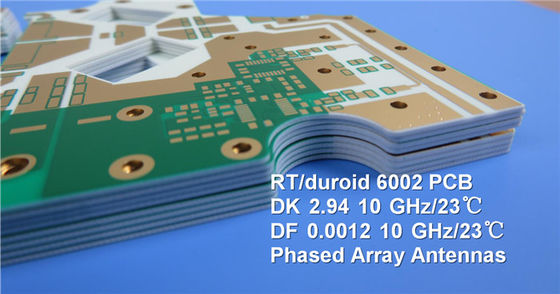

Rogers HF-PWB errichtet auf RT/Duroid 6002 60mil 1.524mm DK2.94 mit Immersions-Gold für Handelsfluglinien-Kollisionsvermeidung
(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Mikrowellenmaterial Rogers RT/duroid 6002 war das erste dämpfungsärme und niedrige Dielektrizitätskonstantelaminat, zum von den überlegenen elektrischen und mechanischen Eigenschaften anzubieten, die wenn es komplexe Mikrowellenstrukturen wesentlich sind, entwarf, die und elektrisch stabil mechanisch zuverlässig sind.
Der thermische Koeffizient der Dielektrizitätskonstante ist extrem - von -55℃ zu +150℃ niedrig, das die Designer von Filtern, von Oszillatoren und von Verzögerungsstrecken die elektrische Stabilität liefert, die in den heutigen fordernden Anwendungen benötigt wird.
Ein niedriger z-Achsenausdehnungskoeffizient (CTE) stellt ausgezeichnete Zuverlässigkeit von überzogenen durchgehenden Löchern sicher. Materialien RT/duroid 6002 sind erfolgreich radgefahrene Temperatur (- 55℃ ZU 125℃) die für über 5000 Zyklen ohne ein einzelnes über Ausfall gewesen.
Ausgezeichnete Masshaltigkeit (0,2 bis 0,5 Mil/Zoll) wird erzielt, indem man den x- und y-Ausdehnungskoeffizienten zusammenbringt, um zu verkupfern. Dieses beseitigt häufig doppelte Radierung, um feste Positionstoleranzen zu erzielen.
Der niedrige dehnbare Modul (X, Y) verringert groß den Druck, der angewendet wird, um Gelenke zu löten und erlaubt, dass die Expansion des Laminats durch einen Mindestbetrag niedriges CTE-Metall (6 ppm/℃) fördern zunehmende Oberflächenbergzuverlässigkeit gehemmt wird.
Die Anwendungen, die besonders zu den einzigartigen Eigenschaften von Material RT/duroid 6002 entsprochen werden, umfassen die flachen und nicht planaren Strukturen solche Antennen, komplexen Mutlischichtstromkreise mit Zwischenlagenverbindungen und Mikrowellenstromkreise für Luftfahrtentwürfe in der feindlichen Umwelt.
Typische Anwendungen:
1. Strahl, der Netze bildet
2. Antennen der globalen Positionsbestimmungssysteme
3. In Phasen eingeteilt - Gruppenantennen
4. Energierückwände
PWB-Spezifikationen
| PWB-GRÖSSE | 99 x 99 mm=1PCS |
| BRETT-ART | Doppeltes versah PWB mit Seiten |
| Zahl von Schichten | 2 Schichten |
| Oberflächenberg-Komponenten | JA |
| Durch Loch-Komponenten | NEIN |
| SCHICHT STACKUP | Kupfer ------- Oberschicht 18um (0,5 Unze) +plate |
| RT/duroid 1.524mm | |
| Kupfer ------- Schicht 18um (0,5 Unze) +plate BOT | |
| TECHNOLOGIE | |
| Minimale Spur und Raum: | Mil 4 Mil/4 |
| Minimale/maximale Löcher: | 0,3 Millimeter/2.0mm |
| Zahl von verschiedenen Löchern: | 1 |
| Zahl von Bohrlöchern: | 3 |
| Zahl von Ausfräsungen: | 0 |
| Zahl von internen Ausschnitten: | 0 |
| Widerstand-Steuerung: | nein |
| Zahl des Goldfingers: | 0 |
| BRETT-MATERIAL | |
| Glasepoxid: | RT/duroid 1.524mm |
| Abschließende Folie extern: | 1 Unze |
| Abschließende Folie intern: | 1 Unze |
| Abschließende Höhe von PWB: | 1,6 Millimeter ±0.16 |
| ÜBERZIEHEN UND BESCHICHTEN | |
| Oberflächenende | Immersionsgold (51,3%) 0.05µm vorbei 3µm Nickel |
| Löten Sie Maske, auf zuzutreffen: | NEIN |
| Lötmittel-Masken-Farbe: | NEIN |
| Lötmittel-Masken-Art: | NEIN |
| CONTOUR/CUTTING | Wegewahl |
| MARKIERUNG | |
| Seite der Teillegende | NEIN |
| Farbe der Teillegende | NEIN |
| Hersteller Name oder Logo: | NEIN |
| ÜBER | Überzogen durch Loch (PTH), minimale Größe 0.3mm. |
| FLAMIBILITY-BEWERTUNG | Zustimmung Min. ULs 94-V0. |
| MASS-TOLERANZ | |
| Entwurfsmaß: | 0,0059" |
| Brettüberzug: | 0,0029" |
| Bohrgerättoleranz: | 0,002" |
| TEST | 100% früherer Versand elektrischen Tests |
| ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| VERSORGUNGSBEREICH | Weltweit global. |
Leistungsblatt von Rogers 6002 (RT/duroid 6002)
| Typischer Wert RT/duroid 6002 | |||||
| Eigentum | RT/duroid 6002 | Richtung | Einheiten | Bedingung | Prüfmethode |
| Dielektrizitätskonstante, εProcess | 2.94±0.04 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| Dielektrizitätskonstante, εDesign | 2,94 | 8GHz zu 40 Gigahertz | Differenziale Phasen-Längen-Methode | ||
| Verlustfaktor, tanδ | 0,0012 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| Thermischer Koeffizient ε | +12 | Z | ppm/℃ | 10 Gigahertz 0℃-100℃ | IPC-TM-650 2.5.5.5 |
| Spezifischer Durchgangswiderstand | 106 | Z | Mohm.cm | ASTM D 257 | |
| Oberflächenwiderstandskraft | 107 | Z | Mohm | ASTM D 257 | |
| Dehnbarer Modul | 828(120) | X, Y | MPa (kpsi) | ℃ 23 | ASTM D 638 |
| Bruchspannung | 6,9 (1,0) | X, Y | MPa (kpsi) | ||
| Bruchdehnung | 7,3 | X, Y | % | ||
| Druckmodul | 2482(360) | Z | MPa (kpsi) | ASTM D 638 | |
| Feuchtigkeitsaufnahme | 0,02 | % | D48/50 | IPC-TM-650 2.6.2.1 ASTM D 570 |
|
| Wärmeleitfähigkeit | 0,6 | W/m/k | ℃ 80 | ASTM C518 | |
| Ausdehnungskoeffizient (-℃ 55 bis 288) |
16 16 24 |
X Y Z |
ppm/℃ | 23℃/50% RELATIVE FEUCHTIGKEIT | IPC-TM-650 2.4.41 |
| TD | 500 | ℃ TGA | ASTM D 3850 | ||
| Dichte | 2,1 | gm/cm3 | ASTM D 792 | ||
| Spezifische Wärme | 0,93 (0,22) | j/g/k (BTU/ib/OF) |
Berechnet | ||
| Kupferne Schale | 8,9 (1,6) | Ibs/in. (N/mm) | IPC-TM-650 2.4.8 | ||
| Entflammbarkeit | V-0 | UL 94 | |||
| Bleifreier Prozess kompatibel | Ja | ||||
