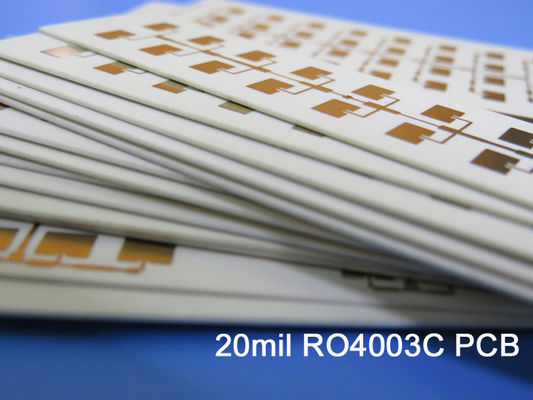

Rogers 4003 20mil Hochfrequenz-PCB doppelseitiger HF-PCB-Repeater PA

Hochfrequenz-PCB-doppelseitiger HF-PCB-Repeater PA

(Leiterplatten sind maßgeschneiderte Produkte, die gezeigten Bilder und Parameter dienen nur als Referenz)

RO4003C-Kohlenwasserstoff-Keramiklaminate wurden entwickelt, um eine hervorragende Hochfrequenzleistung und eine kostengünstige Schaltungsherstellung zu bieten.Die Auswahl an Laminaten, die Designern normalerweise zur Verfügung steht, wird erheblich reduziert, sobald die Betriebsfrequenzen auf 500 MHz und mehr steigen.

Entwickler von HF-Mikrowellenschaltungen, Anpassungsnetzwerken und Übertragungsleitungen mit kontrollierter Impedanz können sich auf die Eigenschaften des RO4003C-Materials verlassen.Höhere Betriebsfrequenzen verhindern in vielen Anwendungen die Verwendung von Standard-Leiterplattenmaterialien, während ein geringer dielektrischer Verlust den Einsatz von RO4003C-Material in diesen Anwendungen ermöglicht.

Die Dielektrizitätskonstante ist über einen weiten Frequenzbereich konstant und weist einen der niedrigsten Temperaturkoeffizienten aller Leiterplattenmaterialien auf.Der thermische Ausdehnungskoeffizient (CTE) des Materials RO4003C bietet den PCB-Designern eine Reihe bedeutender Vorteile.Aufgrund seines identischen Ausdehnungskoeffizienten wie Kupfer weist RO4003C eine hohe Dimensionsstabilität auf, eine Qualität, die für die Herstellung von gemischtdielektrischen Mehrschichtplatinen erforderlich ist.

Der niedrige Z-Achsen-WAK von RO4003C sorgt für eine zuverlässige Qualität der plattierten Durchgangslöcher, selbst bei Anwendungen mit starkem Temperaturschock.Das Material RO4003C hat eine Tg von >280 °C, sodass seine Ausdehnungseigenschaften über den gesamten Bereich der PCB-Verarbeitungstemperaturen stabil bleiben.

LeiterplatteSpezifikationen

Typische Anwendungen sind wie folgt:

• Kfz-Radar und Sensoren
• Mobilfunk-Basisstationsantennen
• Direktübertragungssatelliten
• Geräuscharmer Block

Datenblatt von Rogers 4003C (RO4003C)
