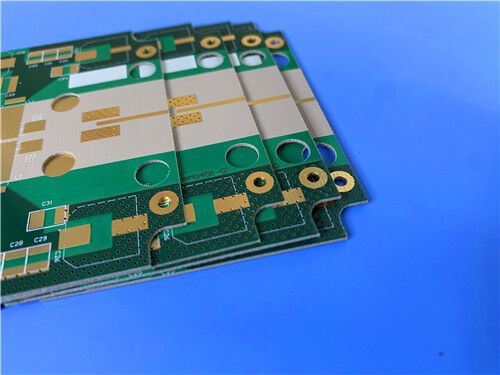

Doppelseitiges Rogers RT/Duroid 6202 PCB 0,6 mmDiches ENIG Finish

Diese kundenspezifische 2-lagige starre RT/duroid 6202 Leiterplatte ist eine Hochleistungs-Mikrowellenschaltungsplatine für präzise RF- und Radaranwendungen. Sie verwendet das verlustarme RT/duroid® 6202 Laminat mit einer fertigen Dicke von 0,6 mm, 1 oz Kupfer auf der Außenseite, 20 μm Via-Beschichtung und ENIG-Finish. Diese kompakte Platine mit den Maßen 42,36 mm × 21,9 mm verfügt über eine grüne Lötstoppmaske auf der Oberseite und eine weiße Siebdruckbeschriftung auf der Oberseite, gefertigt nach IPC-Klasse-2 und 100% elektrisch getestet vor dem Versand. Mit Durchsteckkontakten und einer Leiterbahn-/Abstandsbreite von 4/7 mil bietet sie eine stabile elektrische Leistung, geringe Signalverluste und hohe Maßgenauigkeit für globale Mikrowelleneinsätze.

Leiterplattenspezifikationen

Diese 2-lagige starre RT/duroid 6202 Leiterplatte verwendet eine vereinfachte und zuverlässige Durchsteckkontaktstruktur ohne blinde oder vergrabene Vias, was eine saubere Signalübertragung, geringe Interferenzen und eine konsistente Fertigungs-Wiederholbarkeit für Mikrowellenschaltungsdesigns gewährleistet.

2-lagiger Leiterplattenstapel-Aufbau

Der symmetrische 2-lagige Aufbau gleicht interne mechanische Spannungen aus und gewährleistet eine ultra-stabile Hochfrequenz-Signalübertragung, wodurch strukturelle Verformungen und Frequenzdrift während des Betriebs vermieden werden.

Leiterplattenstatistik

Diese Hochfrequenz-Leiterplatte verfügt über ein kompaktes und optimiertes Layout, das auf die Miniaturisierung von Mikrowellenschaltungen zugeschnitten ist und eine stabile elektrische Leistung mit vereinfachter Schaltungsverteilung liefert.

RT/duroid 6202 Materialeinführung

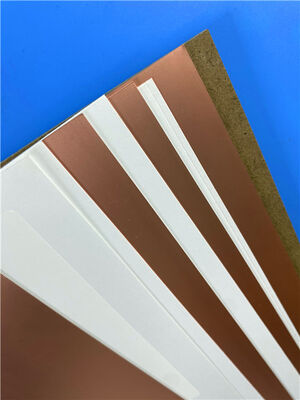

Rogers RT/duroid 6202 ist ein Hochleistungs-Verlustarmes Mikrowellenlaminat, verstärkt mit begrenztem gewebtem Glasfasergewebe, speziell entwickelt für komplexe Mikrowellen- und HF-Schaltungsstrukturen. Es kombiniert außergewöhnliche elektrische Stabilität und zuverlässige mechanische Steifigkeit und zeichnet sich durch eine extrem enge Maßhaltigkeit von 0,05 bis 0,07 Mil/Zoll aus. Diese Eigenschaft mit geringem Schrumpfen vermeidet effektiv doppelte Ätzverfahren und unterstützt die hochpräzise Leiterplattenfertigung mit strengen Positions Toleranzen für fortschrittliche Hochfrequenzanwendungen.

KernMaterialVorteile

Diese RT/duroid 6202 2-lagige Leiterplatte bietet exklusive Vorteile für Hochfrequenz- und Mikrowellenschaltungsdesigns im Vergleich zu Standard-Leiterplattenmaterialien:

Ultra-geringe Hochfrequenzverluste: Ein extrem niedriger Verlustfaktor gewährleistet minimale Signalabschwächung und sorgt für eine reine und stabile Mikrowellensignalübertragung.

Kupfer-angepasste Ausdehnung: Der in der Ebene liegende CTE passt perfekt zur Kupferfolie und verhindert Delamination von Schichten und Rissbildung von Leiterbahnen bei Temperaturschwankungen.

Überragende Maßhaltigkeit: Ein extrem geringer Ätzschrumpf vermeidet sekundäres Ätzen und verbessert die Fertigungsgenauigkeit und Ausbeute erheblich.

Umgebungsstabilität über den gesamten Bereich: Geringe Feuchtigkeitsaufnahme, hohe thermische Beständigkeit und ein stabiler DK-Koeffizient gewährleisten eine konsistente Leistung unter extremen Temperatur- und Feuchtigkeitsbedingungen.

Doppelte elektrische und mechanische Zuverlässigkeit: Eine ausgewogene Glasfaserverstärkung sorgt für eine steife mechanische Struktur und makellose Hochfrequenz-Elektrische Eigenschaften.

Typische Anwendungen

Dank seiner verlustarmen, hochstabilen und hochpräzisen Eigenschaften wird diese Rogers 6202 Leiterplatte häufig in fortschrittlichen Mikrowellen-, Radar- und Antennensystemen eingesetzt:

• Phased-Array-Antennen
• Boden- und luftgestützte Radarsysteme
• GPS-Globale Positionsantennen
• Hochfrequenz-Strom-Backplanes
• Kollisionsvermeidungssysteme für kommerzielle Flugzeuge
• Mikrowellen-Strahlformungsnetzwerke

Schlussfolgerung

Diese kundenspezifische starre Rogers RT/duroid 6202 Leiterplatte bietet professionelle, hochzuverlässige Mikrowellenschaltungslösungen für präzise RF- und Radarausrüstung. Gefertigt in strenger Übereinstimmung mit den IPC-Klasse-2-Standards und vor der Auslieferung vollständig elektrisch getestet, zeichnet sich diese verlustarme Leiterplatte durch eine stabile dielektrische Leistung, extrem geringe Signalverluste und außergewöhnliche Maßgenauigkeit aus. Erhältlich mit globaler Versandunterstützung, ist sie ideal für die Prototypenvalidierung und Massenproduktion von Phased-Array-Antennen, Radarsystemen, GPS-Geräten und Hochfrequenz-Strahlformungsnetzwerkprojekten weltweit.
