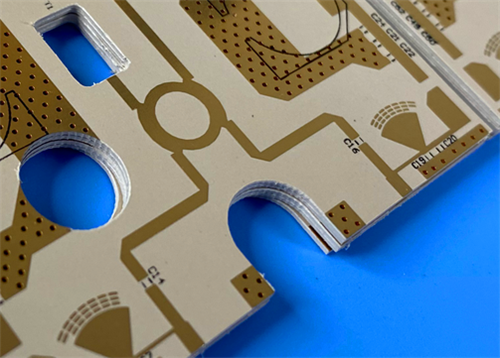

20mil DiClad 527 Hochfrequenz-PTFE-PCB mit zwei Seiten

Diese maßgeschneiderte zweischichtige starre Hochfrequenz-Leiterplatte nutzt RogersDiClad 527Glasfaserverstärktes PTFE-Substrat, entwickelt für hochpräzise, ​​verlustarme HF- und Mikrowellenschaltungsanwendungen. Die Platine verfügt über eine Oberflächenveredelung mit Immersionsgold, einen schwarzen Siebdruck auf der oberen Schicht, keinen Siebdruck auf der Unterseite und eine doppelseitige Struktur ohne Lötstopplack.

PCB-Spezifikation

PCB-Lagenstapelstruktur

Kunstwerke und Qualitätsstandards

Grafikformat: Fertigungsdateien werden im Standardformat Gerber RS-274-X geliefert, der universellen Branchenspezifikation, die eine präzise Schaltungsstrukturierung und vollständige Produktionskompatibilität garantiert.

Qualitätsstandard: Jede Leiterplatte erfüllt die Zuverlässigkeitsstandards der IPC-Klasse 2 und gewährleistet so die Leistungs- und Haltbarkeitsanforderungen für kommerzielle und industrielle elektronische Anwendungen.

Lieferabdeckung: Globaler Versand und flexible Lieferpläne sind verfügbar, um sich an unterschiedliche Projektzeitpläne anzupassen und eine stabile weltweite Versorgung zu unterstützen.

DiClad 527 Materialübersicht

Rogers DiClad 527 ist ein leistungsstarkes, glasfaserverstärktes PTFE-Verbundsubstrat, das speziell für die Hochfrequenz-Leiterplattenfertigung entwickelt wurde. Mit einem präzise abgestimmten Verhältnis von Glasfaser zu PTFE bietet dieses Material im Vergleich zu herkömmlichen PTFE-Substraten eine stabile Dielektrizitätskonstante und eine überlegene Dimensionsstabilität. Seine verfeinerte strukturelle Zusammensetzung gewährleistet eine genaue Schaltungsregistrierung und eine konsistente elektrische Leistung für fortschrittliche Hochfrequenz-Schaltungsdesigns.

Leistungsmerkmale des Kernmaterials

1. Stabile, verlustarme dielektrische Eigenschaften

Es behält eine stabile Dielektrizitätskonstante im Bereich von 2,4 bis 2,6 bei 1 MHz und 10 GHz bei, gepaart mit einem extrem niedrigen Verlustfaktor von 0,0017 bei 10 GHz, wodurch die Dämpfung hochfrequenter Signale und Phasenverzerrungen effektiv minimiert werden.

2. Zuverlässige thermische dielektrische Stabilität

Das Material weist über einen weiten Temperaturbereich von -10 °C bis 140 °C einen konstanten thermischen Koeffizienten der Dielektrizitätskonstante von -153 ppm/°C auf und sorgt so für eine stabile dielektrische Leistung unter schwankenden thermischen Umgebungen.

3. Ausgezeichnete strukturelle Stabilität

Sein gut abgestimmter Wärmeausdehnungskoeffizient sorgt für ausgewogene Wärmeausdehnungseigenschaften, wodurch thermische Spannungen und Strukturverformungen bei Temperaturwechseln erheblich reduziert werden und eine hervorragende langfristige mechanische Zuverlässigkeit gewährleistet wird.

4. Überlegene Anpassungsfähigkeit an die Umwelt

Mit einer extrem niedrigen Feuchtigkeitsaufnahmerate von 0,03 % führt das Material zu vernachlässigbaren Leistungsschwankungen bei hoher Luftfeuchtigkeit, während seine ausgezeichnete chemische Beständigkeit einen zuverlässigen Betrieb in rauen und komplexen Arbeitsumgebungen ermöglicht.

Typische Anwendungsszenarien

Unterstützt durch extrem niedrige Hochfrequenzverluste, außergewöhnliche Dimensionsstabilität, einheitliche elektrische Eigenschaften und zuverlässige Anpassungsfähigkeit an die Umgebung werden DiClad 527-Leiterplatten häufig in hochpräzisen HF- und Mikrowellensystemen für verschiedene professionelle Anwendungen eingesetzt, wie unten aufgeführt:

-Radar-Feed-Netzwerke und Leitsysteme

-Kommerzielle Phased-Array-Netzwerkausrüstung

-Verlustarme Basisstationsantennen und digitale Funkantennen

-Hochleistungs-HF-Filter, Koppler und LNA-Module
