20mil Rogers 6002 PWB-ULs 94-V0 PWB-79x21mm HASL bleifreie Doppelt-mit Seiten versehenes Leiterplatte

20mil Rogers 6002 PCB 79x21mm HASL Lead Free PCB UL 94-V0 Double Sided Circuit Board
20mil Rogers 6002 PCB 79x21mm HASL Lead Free PCB UL 94-V0 Double Sided Circuit Board

Großes Bild :  20mil Rogers 6002 PWB-ULs 94-V0 PWB-79x21mm HASL bleifreie Doppelt-mit Seiten versehenes Leiterplatte

Produktdetails:
Herkunftsort: China
Markenname: Bicheng
Zertifizierung: UL, ISO9001, IATF16949
Modellnummer: BIC-052.V1.0
Zahlung und Versand AGB:
Min Bestellmenge: 1pcs
Preis: USD9.99-99.99
Verpackung Informationen: Vakuum bags+Cartons
Lieferzeit: 8-9 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000pcs pro Monat
Ausführliche Produkt-Beschreibung
Grundmaterial: RT/Duroid 6002 Schichtzählung: 2 Schichten
PWB-Stärke: 0.6mm PWB-Größe: 79 X 21 mm=1PCS
Kupfernes Gewicht: 0.5oz Oberflächenende: HASL bleifrei
Markieren:

79x21mm HASL bleifreies PWB

,

Bleifreies PWB UL-94-V0 HASL

,

Doppelt-mit Seiten versehenes Leiterplatte ULs 94-V0

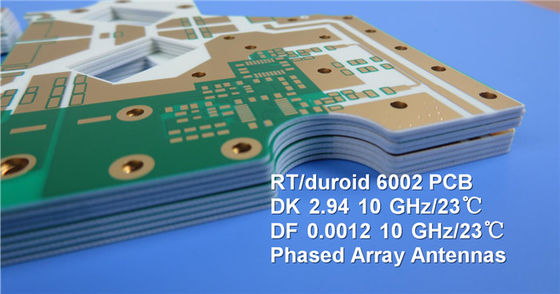

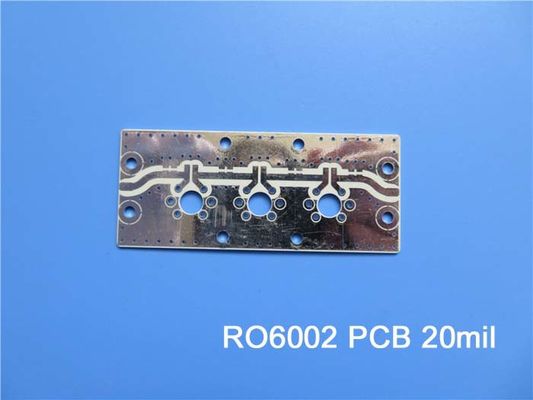

Rogers PWB errichtet auf RT/duroid 6002 20mil 0.508mm DK2.94 mit HASL bleifrei für bodennaher und Flugzeugbordradar-Systeme

(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)



Mikrowellenmaterial Rogers RT/duroid 6002 war das erste dämpfungsärme und niedrige Dielektrizitätskonstantelaminat, zum von den überlegenen elektrischen und mechanischen Eigenschaften anzubieten, die wenn es komplexe Mikrowellenstrukturen wesentlich sind, entwarf, die und elektrisch stabil mechanisch zuverlässig sind.



Der thermische Koeffizient der Dielektrizitätskonstante ist extrem - von -55℃ zu +150℃ niedrig, das die Designer von Filtern, von Oszillatoren und von Verzögerungsstrecken die elektrische Stabilität liefert, die in den heutigen fordernden Anwendungen benötigt wird.



Ein niedriger z-Achsenausdehnungskoeffizient (CTE) stellt ausgezeichnete Zuverlässigkeit von überzogenen durchgehenden Löchern sicher. Materialien RT/duroid 6002 sind erfolgreich radgefahrene Temperatur (- 55℃ ZU 125℃) die für über 5000 Zyklen ohne ein einzelnes über Ausfall gewesen.



Ausgezeichnete Masshaltigkeit (0,2 bis 0,5 Mil/Zoll) wird erzielt, indem man den x- und y-Ausdehnungskoeffizienten zusammenbringt, um zu verkupfern. Dieses beseitigt häufig doppelte Radierung, um feste Positionstoleranzen zu erzielen.



Der niedrige dehnbare Modul (X, Y) verringert groß den Druck, der angewendet wird, um Gelenke zu löten und erlaubt, dass die Expansion des Laminats durch einen Mindestbetrag niedriges CTE-Metall (6 ppm/℃) fördern zunehmende Oberflächenbergzuverlässigkeit gehemmt wird.



Die Anwendungen, die besonders zu den einzigartigen Eigenschaften von Material RT/duroid 6002 entsprochen werden, umfassen die flachen und nicht planaren Strukturen solche Antennen, komplexen Mutlischichtstromkreise mit Zwischenlagenverbindungen und Mikrowellenstromkreise für Luftfahrtentwürfe in der feindlichen Umwelt.



Typische Anwendungen:

1. Handelsfluglinienkollisionsvermeidung

2. Niedrige Grundsysteme

3. In Phasen eingeteilt - Gruppenantennen

4. Energierückwände



PWB-Spezifikationen

PWB-GRÖSSE 79 X 21 mm=1PCS
BRETT-ART Doppeltes versah PWB mit Seiten
Zahl von Schichten 2 Schichten
Oberflächenberg-Komponenten JA
Durch Loch-Komponenten NEIN
SCHICHT STACKUP Kupfer ------- Oberschicht 18um (0,5 Unze) +plate
RT/duroid 6002 0.508mm
Kupfer ------- Schicht 18um (0,5 Unze) +plate BOT
TECHNOLOGIE
Minimale Spur und Raum: Mil 10 Mil/10
Minimale/maximale Löcher: 0,4 Millimeter/2.2mm
Zahl von verschiedenen Löchern: 1
Zahl von Bohrlöchern: 1
Zahl von Ausfräsungen: 0
Zahl von internen Ausschnitten: 0
Widerstand-Steuerung: nein
Zahl des Goldfingers: 0
BRETT-MATERIAL
Glasepoxid: RT/duroid 6002 0.508mm
Abschließende Folie extern: 1 Unze
Abschließende Folie intern: 1 Unze
Abschließende Höhe von PWB: 0,6 Millimeter ±0.06
ÜBERZIEHEN UND BESCHICHTEN
Oberflächenende HASL bleifrei
Löten Sie Maske, auf zuzutreffen: NEIN
Lötmittel-Masken-Farbe: NEIN
Lötmittel-Masken-Art: NEIN
CONTOUR/CUTTING Wegewahl
MARKIERUNG
Seite der Teillegende N/A
Farbe der Teillegende N/A
Hersteller Name oder Logo: N/A
ÜBER Überzogen durch Loch (PTH), minimale Größe 0.4mm.
FLAMIBILITY-BEWERTUNG Zustimmung Min. ULs 94-V0.
MASS-TOLERANZ
Entwurfsmaß: 0,0059"
Brettüberzug: 0,0029"
Bohrgerättoleranz: 0,002"
TEST 100% früherer Versand elektrischen Tests
ART DER GELIEFERT ZU WERDEN GRAFIK E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICH Weltweit global.



20mil Rogers 6002 PWB-ULs 94-V0 PWB-79x21mm HASL bleifreie Doppelt-mit Seiten versehenes Leiterplatte 0



Leistungsblatt von Rogers 6002 (RT/duroid 6002)

Typischer Wert RT/duroid 6002
Eigentum RT/duroid 6002 Richtung Einheiten Bedingung Prüfmethode
Dielektrizitätskonstante, εProcess 2.94±0.04 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Dielektrizitätskonstante, εDesign 2,94     8GHz zu 40 Gigahertz Differenziale Phasen-Längen-Methode
Verlustfaktor, tanδ 0,0012 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Thermischer Koeffizient ε +12 Z ppm/℃ 10 Gigahertz 0℃-100℃ IPC-TM-650 2.5.5.5
Spezifischer Durchgangswiderstand 106 Z Mohm.cm ASTM D 257
Oberflächenwiderstandskraft 107 Z Mohm ASTM D 257
Dehnbarer Modul 828(120) X, Y MPa (kpsi) 23℃ ASTM D 638
Bruchspannung 6,9 (1,0) X, Y MPa (kpsi)
Bruchdehnung 7,3 X, Y %
Druckmodul 2482(360) Z MPa (kpsi)   ASTM D 638
Feuchtigkeitsaufnahme 0,02   % D48/50 IPC-TM-650 2.6.2.1
ASTM D 570
Wärmeleitfähigkeit 0,6   W/m/k 80℃ ASTM C518
Ausdehnungskoeffizient
(- 55 zu 288℃)
16
16
24
X
Y
Z
ppm/℃ 23℃/50% RELATIVE FEUCHTIGKEIT IPC-TM-650 2.4.41
TD 500   ℃ TGA   ASTM D 3850
Dichte 2,1   gm/cm3   ASTM D 792
Spezifische Wärme 0,93 (0,22)   j/g/k
(BTU/ib/OF)
  Berechnet
Kupferne Schale 8,9 (1,6)   Ibs/in. (N/mm)   IPC-TM-650 2.4.8
Entflammbarkeit V-0       UL 94
Bleifreier Prozess kompatibel Ja
