Grundmaterial: | RT/Duroid 5880 | Schicht-Zählung: | 2 Schichten |
---|---|---|---|
PWB-Stärke: | 0.52mm | PWB-Größe: | 128mm x 62mm = 1 Art = 1-teilig |
Kupfernes Gewicht: | 1oz | Oberflächenende: | Immersionsgold |
Markieren: | 0.508mm Rogers PWB-Brett,Radar Rogers PWB-Brett,Radar Hochfrequenz-PWB |

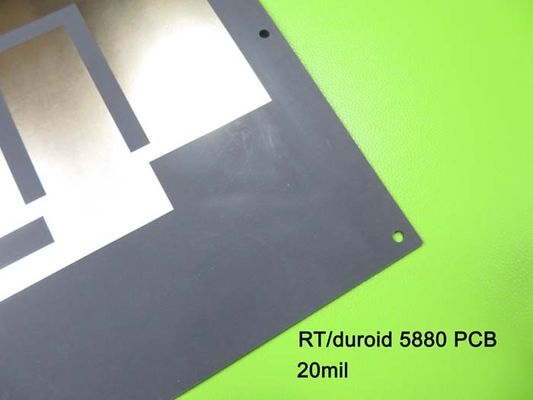

Rogers RT/Duroid 5880 20mil 0.508mm Hochfrequenz-PWB für Radar-Systeme
(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Rogers, die Material RT/duroid 5880 Hochfrequenz-Glas-microfiber ist-, verstärkte PTFE-Zusammensetzungen, das für die Forderung stripline und Mikrobandleitervon stromkreisanwendungen bestimmt ist. Die außergewöhnlichen Dielektrizitätskonstanteeinheitlichkeitsergebnisse von seinen nach dem Zufall orientierten microfibers. Die Dielektrizitätskonstante von RT/duroid 5880 ist von Platte zu Platte einheitlich und ist über einem breiten Frequenzbereich konstant. Sein niedriger Verlustfaktor verlängert die Nützlichkeit von RT/duroid 5880 zum Ku-Band und oben. Materialien RT/duroid 5880 werden leicht geschnitten, geschoren und maschinell bearbeitet, um zu formen. Sie sind beständig gegen alle Lösungsmittel und Reagenzien kalt, heiß oder, normalerweise benutzt, wenn sie gedruckte Schaltungen ätzen oder wenn sie Ränder und Löcher überziehen.
Die typischen Anwendungen sind
- Handelsfluglinien-Breitbandantennen
- Mikrobandleiterstromkreise, stripline Stromkreise
- Millimeterwellenanwendungen
- Militärradarsysteme
- Fluglenksysteme und digitale Radiopunkt-zu-punktantennen etc.
Allgemeine Beschreibung

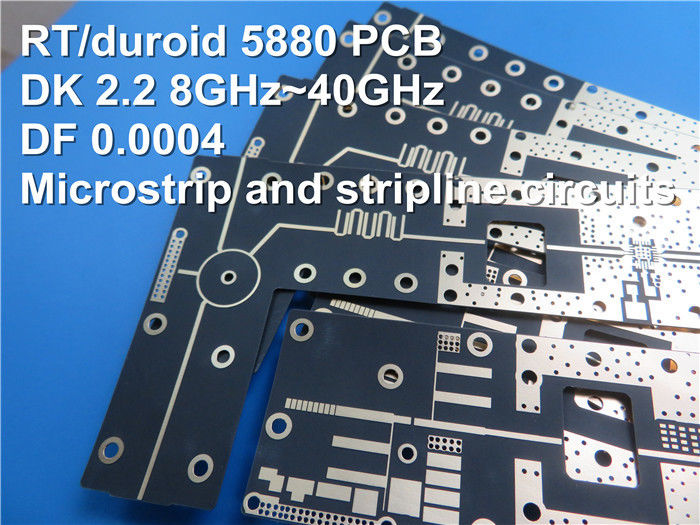

Dieses ist eine Art doppeltes mit Seiten versehenes Rf-PWB errichtete auf RT/duroid 5880 für die Anwendung von Radar-Systemen.
Grundspezifikationen
Grundmaterial: RT/duroid 5880 20mil (0.508mm)
Dielektrizitätskonstante: 2.20+/-0.02
Schichtzählung: 2 Schichten
Art: Durch Löcher
Format: 128mm x 62mm = 1 Art = 1-teilig
Oberflächenende: Immersionsgold
Kupfernes Gewicht: Äußeres Schicht 35 μm
Lötmittelmaske | Legende: Nein | Nein
Abschließende PWB-Höhe: 0,52 Millimeter
Standard: Klasse 2 IPC 6012
Verpackung: 20 Platten werden für Versand verpackt.
Vorbereitungs- und Anlaufzeit: 7 Werktage
Haltbarkeitsdauer: 6 Monate
Leistungsblatt von Rogers RT/duroid 5880
Typischer Wert RT/duroid 5880 | ||||||
Eigentum | RT/duroid 5880 | Richtung | Einheiten | Bedingung | Prüfmethode | |
Dielektrizitätskonstante, εProcess | 2,20 spezielles 2.20±0.02. |
Z | N/A | C24/23/50 C24/23/50 |
1 MHZ IPC-TM-650 2.5.5.3 10 Gigahertz IPC-TM 2.5.5.5 |
|
Dielektrizitätskonstante, εDesign | 2,2 | Z | N/A | 8GHz zu 40 Gigahertz | Differenziale Phasen-Längen-Methode | |
Verlustfaktor, tanδ | 0,0004 0,0009 |
Z | N/A | C24/23/50 C24/23/50 |
1 MHZ IPC-TM-650 2.5.5.3 10 Gigahertz IPC-TM 2.5.5.5 |
|
Thermischer Koeffizient ε | -125 | Z | ppm/℃ | -50℃to 150℃ | IPC-TM-650 2.5.5.5 | |
Spezifischer Durchgangswiderstand | 2 x 107 | Z | Mohm cm | C/96/35/90 | ASTM D 257 | |
Oberflächenwiderstandskraft | 3 x 107 | Z | Mohm | C/96/35/90 | ASTM D 257 | |
Spezifische Wärme | 0,96 (0,23) | N/A | j/g/k (cal/g/c) |
N/A | Berechnet | |
Dehnbarer Modul | Test bei℃ 23 | Test bei℃ 100 | N/A | MPa (kpsi) | ASTM D 638 | |
1070(156) | 450(65) | X | ||||
860(125) | 380(55) | Y | ||||
Bruchspannung | 29 (4,2) | 20 (2,9) | X | |||
27 (3,9) | 18 (2,6) | Y | ||||
Bruchdehnung | 6 | 7,2 | X | % | ||
4,9 | 5,8 | Y | ||||
Druckmodul | 710(103) | 500(73) | X | MPa (kpsi) | ASTM D 695 | |
710(103) | 500(73) | Y | ||||
940(136) | 670(97) | Z | ||||
Bruchspannung | 27 (3,9) | 22 (3,2) | X | |||
29 (5,3) | 21 (3,1) | Y | ||||
52 (7,5) | 43 (6,3) | Z | ||||
Bruchdehnung | 8,5 | 8,4 | X | % | ||
7,7 | 7,8 | Y | ||||
12,5 | 17,6 | Z | ||||
Feuchtigkeitsaufnahme | 0,02 | N/A | % | 0,62" (1.6mm) D48/50 | ASTM D 570 | |
Wärmeleitfähigkeit | 0,2 | Z | W/m/k | ℃ 80 | ASTM C 518 | |
Ausdehnungskoeffizient | 31 48 237 |
X Y Z |
ppm/℃ | 0-100℃ | IPC-TM-650 2.4.41 | |
TD | 500 | N/A | ℃ TGA | N/A | ASTM D 3850 | |
Dichte | 2,2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
Kupferne Schale | 31,2 (5,5) | N/A | Pli (N/mm) | Folie 1oz (35mm) EDC nach Lötmittelfloss |
IPC-TM-650 2.4.8 | |
Entflammbarkeit | V-0 | N/A | N/A | N/A | UL 94 | |
Bleifreier Prozess kompatibel | Ja | N/A | N/A | N/A | N/A |
