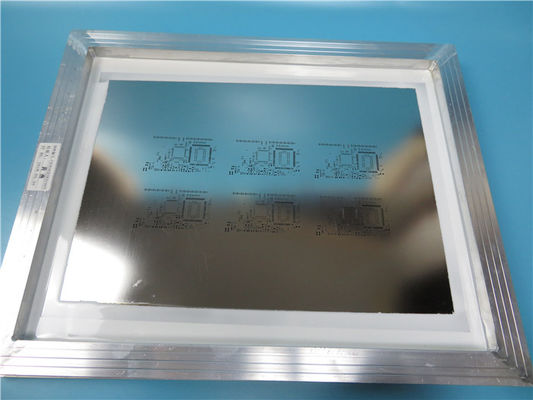

Laser schnitt 0.1mm PWB-Lötpaste-Schablone für SMD-Paket

Laser Cut 0.1mm PCB Solder Paste Stencil For SMD Package
Laser Cut 0.1mm PCB Solder Paste Stencil For SMD Package Laser Cut 0.1mm PCB Solder Paste Stencil For SMD Package Laser Cut 0.1mm PCB Solder Paste Stencil For SMD Package Laser Cut 0.1mm PCB Solder Paste Stencil For SMD Package Laser Cut 0.1mm PCB Solder Paste Stencil For SMD Package Laser Cut 0.1mm PCB Solder Paste Stencil For SMD Package Laser Cut 0.1mm PCB Solder Paste Stencil For SMD Package Laser Cut 0.1mm PCB Solder Paste Stencil For SMD Package

Großes Bild :  Laser schnitt 0.1mm PWB-Lötpaste-Schablone für SMD-Paket

Produktdetails:
Herkunftsort: China
Markenname: Bicheng
Zertifizierung: UL, ISO9001, IATF16949
Modellnummer: BIC-955.V1.0
Zahlung und Versand AGB:
Min Bestellmenge: 1pcs
Preis: USD9.99-99.99
Verpackung Informationen: Vakuum bags+Cartons
Lieferzeit: 8-9 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000pcs pro Monat
Ausführliche Produkt-Beschreibung
Grundmaterial: Edelstahlunterlegscheibe Schablonen-Größe: 370mm x 470mm, 420mm x 520mm, 550mm x 650mm
Folien-Stärke: 0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm Auftritt: Gravieren und Elektropolierend
Markieren:

Laser schnitt PWB-Lötpaste-Schablone

,

0.1mm PWB-Lötpaste-Schablone

,

0.1mm Lötpaste-Schablone

PWB-Lötpaste-Schablone SMT-Versammlungs-Laser schnitt Schablone
1,1 allgemeine Beschreibung
Dieses ist eine Art Lötpaste SMT-Schablone (Laser-Schnitt 100%) errichtet auf 0.1mm Edelstahlfolie mit Aluminiummaß Millimeters x 520 Millimeter x 20mm des spants 420. Es hat pro IPC 7525A unter Verwendung gelieferter Gerber-Daten, der Gummiwalzenbereich fabriziert, der in der Mitte findet. Fiducal-Kennzeichen sind Halbätzung eingebeulte Klage für die SMT-Maschine. Sie hat mit KK-Karton (harte Karte) verpackt und normalerweise 2 Schablonen werden für Versand verpackt.
1,2 Eigenschaften und Nutzen
Die Datei wird direkt benutzt, um die Fehlerrate zu produzieren und zu verringern;
Die Genauigkeit der öffnenden Position von SMT-Schablone ist sehr hoch: der ganze Prozessfehler ist ≤ ±4 μ m;
Die Eröffnung SMT-Schablone hat geometrische Zahl, die zum Drucken und zur Formung der Zinnpaste günstig ist;
Fokus auf Tief zur mittleren Massenproduktion;
Schneller Umkehrprototyp;
Haus-Hausversandservice;
Konkurrenzfähiger Preis;
Einschaltzeit-Service;
Mehr als 15 Jahre Erfahrung;
Laser schnitt 0.1mm PWB-Lötpaste-Schablone für SMD-Paket 0Laser schnitt 0.1mm PWB-Lötpaste-Schablone für SMD-Paket 1Laser schnitt 0.1mm PWB-Lötpaste-Schablone für SMD-Paket 2
1,3 Anwendungen
SMD-Paket wie PLCC, QFP, 0402,0201, BGA, Flip Chip.
1,4 Parameter- und Leistungsblatt
Maß: 370mm x 470mm, 420mm x 520mm, 550mm x 650mm
Struktur Schablonenfolien mit Aluminiumrahmen
Grundmaterial Edelstahlunterlegscheibe
Folien-Stärke 0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Öffnung konfiguriert Laser-Schnitt
Auftritt Gravieren und Elektropolierend
Fiducial Kennzeichen Durch Loch
Versorgungsbereich: Weltweit
Quantität offene Auflagen: 1152
Vorteile: a) Maß der hohen Präzision; B), in guter Verfassung auf dem Fenster; c), ist Lochwand glatter.
Anwendung: CSP, BGA, 0.5mm QFP etc. Paket
Laser schnitt 0.1mm PWB-Lötpaste-Schablone für SMD-Paket 3Laser schnitt 0.1mm PWB-Lötpaste-Schablone für SMD-Paket 4
1,5 entwerfen Öffnungs-Löcher für SMT-Schablone
Teilart Neigung Lötende Breite Lötende Länge Öffnende Breite Öffnende Länge Shim Thickness
PLCC 1.27mm 0.65mm 2.00mm 0.60mm 1.95mm 0.15-0.25mm
QFP 0.635mm 0.35mm 1.50mm 0.32mm 1.45mm 0.15-0.18mm
QFP 0.50mm 0.254-0.33mm 1.25mm 0.22-0.25mm 1.20mm 0.12-0.15mm
QFP 0.40mm 0.25mm 1.25mm 0.20mm 1.20mm 0.10-0.12mm
QFP 0.30mm 0.20mm 1.00mm 0.15mm 0.95mm 0.07-0.12mm
0402 0.50mm 0.65mm 0.45mm 0.60mm 0.12-0.15mm
0201 0.25mm 0.40mm 0.23mm 0.35mm 0.07-0.12mm
BGA 1.27mm 0.80mm 0.75mm 0.75mm 0.15-0.20mm
BGA 1.00mm 0.38mm 0.35mm 0.35mm 0.10-0.12mm
BGA 0.50mm 0.30mm 0.28mm 0.28mm 0.07-0.12mm
Flip Chip 0.25mm 0.12mm 0.12mm 0.12mm 0.12mm 0.08-0.10mm
Flip Chip 0.20mm 0.10mm 0.10mm 0.10mm 0.10mm 0.05-0.10mm

Laser schnitt 0.1mm PWB-Lötpaste-Schablone für SMD-Paket 5Laser schnitt 0.1mm PWB-Lötpaste-Schablone für SMD-Paket 6Laser schnitt 0.1mm PWB-Lötpaste-Schablone für SMD-Paket 7
