Produktdetails:
Zahlung und Versand AGB:
|
| Grundmaterial: | Polyimide | Schichtzählung: | 2 Schicht |
|---|---|---|---|
| PWB-Stärke: | 0.15mm | PWB-Größe: | 160 x 165mm=1PCS |
| Coverlay: | Gelb | Silkscreen: | NEIN |
| Kupfernes Gewicht: | 1oz | Oberflächenende: | Immersionsgold |
| Hervorheben: | Einlagige FPC-Leiterplatte,0.2mm FPC Leiterplatte,0.2mm einlagiges PWB |
||

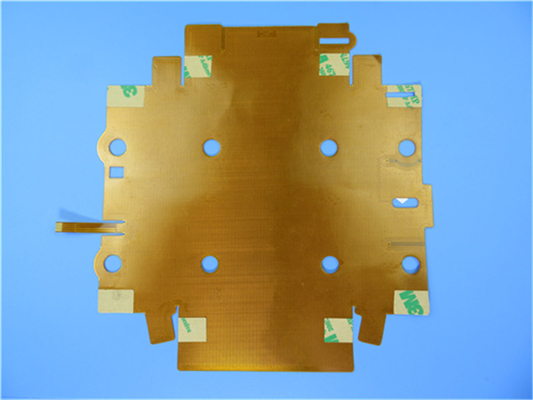

Große flexible Stromkreise Feinlinien-FPC mit Spulen-Entwurf
(FPC sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Diese Art flexiblen PWBs ist Gestalt auf Polyimide mit Feinlinienspulen für die Anwendung von GPS-Tracking-Systemen. Es ist ein Brett mit 2 Schichten bei 0.15mm dick. Das niedrige Laminat ist von Shengyi. Es hat pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Polyimideversteifung wird auf dem Einfügungsfach angewendet.
Parameter- und Leistungsblatt
| Zahl von Schichten | 2 |
| Brett-Größe | 160 x 165mm=1PCS |
| Brett-Art | Flexbile cirucit |
| Brett-Stärke | 0.15mm +/--10% |
| Brett-Material | Polyimide (PU) 25um |
| Brett-materieller Lieferant | ITEQ |
| Tg-Wert des Brett-Materials | ℃ 60 |
| PTH-Custärke | ≥20um |
| Innere Iayer-Cu thicknes | N/A |
| Oberflächencustärke | 35 um (1oz) |
| Coverlay-Farbe | Gelb |
| Zahl von Coverlay | 2 |
| Stärke von Coverlay | 25 um |
| Versteifung | NEIN |
| Art der Silkscreen-Tinte | NEIN |
| Lieferant von Silkscreen | NEIN |
| Farbe von Silkscreen | NEIN |
| Zahl von Silkscreen | NEIN |
| Mininum-Spur (Mil) | 4 Mil |
| Kleinster Spalt (Mil) | 4 Mil |
| Oberflächenende | Immersions-Gold |
| RoHS erforderte | Ja |
| Famability | 94-V0 |
| Wärmestoß-Test | Durchlauf, -25℃±125℃, 1000 Zyklen. |
| Wärmebelastung | Durchlauf, 300±5℃, 10 Sekunden, 3 Zyklen. Keine Abblätterung, keine Blasenbildung. |
| Funktion | Elektrischer Test 100% Durchlaufs |
| Kunstfertigkeit | Befolgung IPC-A-600H u. IPC-6013C Klasse 2 |
Eigenschaften und Nutzen
Ausgezeichnete Flexibilität
Verringerung des Volumens
Gewichtsverminderung
Übereinstimmung der Versammlung
Erhöhte Zuverlässigkeit
Das Ende kann ganzes sein gelötet
Niedrige Kosten
Kontinuität der Verarbeitung
Schnell und pünktliche Lieferung
Machen Sie Lieferung rechtzeitig. Wir halten Rate in hohem Grade als 98% pünktlicher Lieferung.
Anwendungen
Tastatur FPC, weiches Brett des industriellen Steuerrechners, weiches Brett des Verbrauchers usw. (elektronische Gebührn-Sammlung),
Grundlegende Arten des flexiblen Stromkreises
Es gibt fünf grundlegende Arten flexible Stromkreise, wie unten beschrieben:
1. Einseitige flexible Stromkreise
Dieses ist die einfachste Art und besteht aus einem dünnen und flexiblen Grundmaterial zu, welchem eine kupferne Folie mittels eines Klebers lamelliert wird. Der fertige Stromkreis wird häufig mit einem covercoat versehen, das zur kupfernen Seite mittels eines Klebers verpfändet wird.
2. Doppelseitige flexible Stromkreise
Während der Name vorschlägt, besteht der Stromkreis aus einem dünnen und flexiblen Grundmaterial mit der kupfernen Folie, die zu jeder Seite lamelliert wird. Die äußeren Seiten der fertigen Stromkreise werden häufig mit den covercoats versehen, die zu den äußeren Seiten verpfändet werden (kupfern).
3. Mehrschichtige flexible Stromkreise
Ein mehrschichtiger flexibler Stromkreis besteht aus einiges dünnes und flexible niedrige Laminate und kupferne Folien lamellierten zusammen mittels des Klebers, auf sehr viel die gleiche Art als steife mehrschichtige Bretter. Auch es ist Handelsbrauch, covercoats zu den äußeren Seiten zu verpfänden (kupfern).
4. Flex-steife Stromkreise
Ein Flex-steifer Stromkreis ist eine Kombination von steifen Brettern und flexible Stromkreise, die letzte flexible Schaffung verbindet sich zwischen den steifen Brettern untereinander, zu denen sie mittels der Bondfalten lamelliert werden.
5. Flexible Stromkreise mit steifen Bereichen
In einigen Fällen muss der flexible Stromkreis einige verhältnismäßig schwere Komponenten oder sogar ein Verbindungsstückfach stützen. Deshalb ist es notwendig, solch einen Bereich zu verstärken. Dieses wird vollendet, indem man eine Versteifung zu diesem Bereich verpfändet. Die Versteifung kann eine Extraschicht nicht zu dünner Polyimide sein, oder es kann ein Glas-/Epoxidlaminat sein.
Mehr Anzeigen von großen flexiblen Stromkreisen
