Produktdetails:
Zahlung und Versand AGB:
|
| Material: | TMM3 | PCB-Größe: | 51 mm x 25 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Kupfergewicht: | 1 Unze | Oberflächenbearbeitung: | Immersionsgold |
| Anzahl der Schichten: | 2 Schichten | PCB-Dicke: | 0.6 mm |
Wir präsentieren unsere neueste Lieferung von PCBs auf Basis von TMM3: die ultimative Lösung für hochzuverlässige Streifen- und Mikro-Streifen-Anwendungen.Das thermosettende Mikrowellenmaterial Rogers TMM3 kombiniert die besten Eigenschaften von Keramik- und traditionellen PTFE-LaminatenMit TMM3-Laminaten können die Produktion von Laminaten in der Nähe vonSie können die Vorteile einer außergewöhnlichen Leistung und Zuverlässigkeit genießen und gleichzeitig das Heben von Pads oder die Verformung des Substrats während der Drahtbindung vermeiden.
Die TMM3-Substrate bieten außergewöhnliche Leistung und Zuverlässigkeit.Diese PCB sorgen für eine gleichbleibende Signalleistung und eine hervorragende Signalintegrität.Sie verfügen außerdem über einen thermischen Koeffizienten von Dk von 37 ppm/°K für Stabilität bei Temperaturschwankungen und eine hohe Zersetzungstemperatur (Td) von 425°C TGA für thermische Stabilität.die PCB haben einen mit Kupfer übereinstimmenden Wärmeausdehnungskoeffizienten und eine Wärmeleitfähigkeit von 0.7W/mk für eine verbesserte Zuverlässigkeit und effiziente Wärmeableitung. Diese PCBs sind in einem Dickenbereich von 0,0015 bis 0,500 Zoll (+/- 0,0015 ′′) erhältlich und bieten eine Vielseitigkeit, um verschiedenen Designanforderungen gerecht zu werden.
| Eigentum | TMM3 | Ausrichtung | Einheiten | Die Situation | Prüfmethode | |
| Dielektrische Konstante,ε Prozess | 3.27 ± 0.032 | Z | 10 GHz | IPC-TM-650 2.5.5.5 | ||
| Dielektrische Konstante | 3.45 | - | - | 8 GHz bis 40 GHz | Differentielle Phasenlänge Methode | |
| Dissipationsfaktor (Verfahren) | 0.002 | Z | - | 10 GHz | IPC-TM-650 2.5.5.5 | |
| Wärmeeffizient der Dielektrikkonstante | +37 | - | ppm/- Nein.K | - 55°C- 125°C | IPC-TM-650 2.5.5.5 | |
| Widerstand gegen Isolierung | > 2000 | - | Ich weiß nicht. | C/96/60/95 der Kommission | ASTM D257 | |
| Volumenwiderstand | 2 x 109 | - | - Ich weiß nicht. | - | ASTM D257 | |
| Oberflächenwiderstand | > 9x 10^9 | - | - Was ist los? | - | ASTM D257 | |
| Elektrische Festigkeit (dilektrische Festigkeit) | 441 | Z | V/mil | - | IPC-TM-650-Methode 2.5.6.2 | |
| Thermische Eigenschaften | ||||||
| Zersetzung in Temperatur (Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
| Koeffizient der thermischen Ausdehnung - x | 15 | X | ppm/K | 0 bis 140°C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Koeffizient der thermischen Ausdehnung - Y | 15 | Y | ppm/K | 0 bis 140°C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Koeffizient der thermischen Ausdehnung - Z | 23 | Z | ppm/K | 0 bis 140°C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Wärmeleitfähigkeit | 0.7 | Z | W/m/K | 80°C | ASTM C518 | |
| Mechanische Eigenschaften | ||||||
| Kupferschälkraft nach thermischer Belastung | 5.7 (1.0) | X, Y | Lb/Zoll (N/mm) | Nach dem Löten 1 Unze. EDC | IPC-TM-650-Methode 2.4.8 | |
| Flexuralfestigkeit (MD/CMD) | 16.53 | X, Y | KPSI | Eine | ASTM D790 | |
| Flexuralmodul (MD/CMD) | 1.72 | X, Y | MPSI | Eine | ASTM D790 | |
| Körperliche Eigenschaften | ||||||
| Feuchtigkeitsabsorption (2X2) | 1.27 mm (0,050") | 0.06 | - | % | D/24/23 | ASTM D570 |
| 3.18 mm (0,125") | 0.12 | |||||
| Spezifische Schwerkraft | 1.78 | - | - | Eine | ASTM D792 | |
| Spezifische Wärmekapazität | 0.87 | - | J/g/K | Eine | Berechnet | |
| Bleifreies Verfahren kompatibel | - Ja, das ist es. | - | - | - | - | |
Vorteile:
1Die mechanischen Eigenschaften widersetzen sich dem Kriechen und dem Kaltstrom und gewährleisten eine langfristige Stabilität.
2.Widerstandsfähig gegen chemische Verarbeitungsmittel, wodurch Schäden während der Herstellung verringert werden.
3Vor der elektroless Plattierung ist keine Natriumnapthanatbehandlung erforderlich.
4- Zuverlässige Drahtbindung durch die thermosettende Harzbasis.

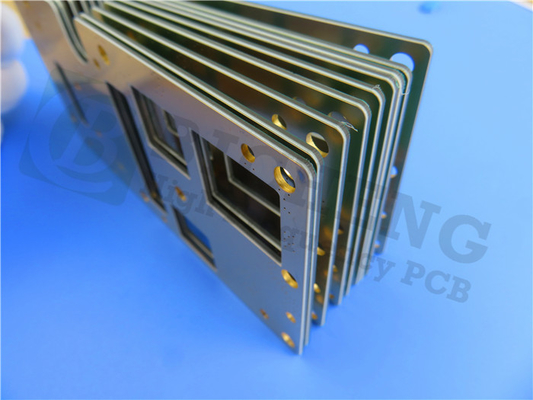

Diese Leiterplatte hat Spezifikationen zur Verfügung gestellt, um unterschiedliche Bedürfnisse zu erfüllen. Es ist eine 2-Schicht starre Leiterplatte mit einer Kupferschicht Dicke von 35 μm auf jeder Seite.Sicherstellung der strukturellen IntegritätDiese PCBs sind in einer kompakten Größe von 51 mm x 25 mm (1 PCS) mit einer Toleranz von +/- 0,15 mm erhältlich. Sie bieten eine minimale Spuren-/Räumlichkeit von 4/7 mil, was eine präzise Schaltung ermöglicht.und eine Mindestlochgröße von 0.4 mm für die Anbringung verschiedener Bauteile, mit einer Endplattendicke von 0,6 mm, einem fertig gefertigten Cu-Gewicht von 1 oz (1,4 mil) auf den Außenschichten und einer Via-Beschichtungstärke von 20 μm,Diese PCBs sind für eine zuverlässige Verbindung und eine optimale Leitfähigkeit optimiertSie verfügen über eine Oberfläche mit Eintauchen-Gold, eine grüne Lötmaske in den oberen und unteren Schichten und werden vor dem Versand einem 100%igen elektrischen Test unterzogen, um ihre Qualität zu gewährleisten.
| PCB-Material: | Keramische, Kohlenwasserstoffhaltige, thermosettige Polymerverbundstoffe |
| Bezeichnung: | TMM3 |
| Dielektrische Konstante: | 3.27 |
| Anzahl der Schichten: | Doppelschicht, Mehrschicht, Hybrid-PCB |
| Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| PCB-Dicke: | 15mil (0,381mm), 20mil (0,508mm), 25mil (0,635mm), 30mil(0,762mm), 50mil (1,27mm), 60mil (1,524mm), 75mil(1,905mm), 100mil (2,54mm), 125mil (3,175mm), 150mil (3,81mm), 200mil (5,08mm), 250mil (6.35 mm), 275mil (6,985mm), 300mil (7,62mm), 500mil (12,7mm) |
| PCB-Größe: | ≤ 400 mm x 500 mm |
| Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, OSP, Immersionszinn, Immersionssilber, reines Gold etc. |
PCB-Statistiken:
Unterstützt 15 Komponenten.
Insgesamt 26 Pads: 17 durchlöchrige Pads, 9 Top SMT Pads.
12 Durchgänge und 2 Netze für eine effiziente Verbindung.
Qualität und Verfügbarkeit:
IPC-Klasse-2-Qualitätsstandard.
Kompatibel mit dem Gerber RS-274-X-Artwork.
Weltweit verfügbar für einfachen Zugang.
Typische Anwendungen:
HF- und Mikrowellen-Schaltkreise.
Leistungsverstärker und Kombinatoren.
Filter und Kupplungen.
Satellitenkommunikationssysteme.
Antennen für globale Positionierungssysteme (GPS).
Antennen anpassen.
Dielektrische Polarisatoren und Linsen.
Chip-Tester.
Erleben Sie außergewöhnliche Leistung, Zuverlässigkeit und Vielseitigkeit mit unseren TMM3-basierten Leiterplatten.
