| Grundmaterial: | Polyimide | Schichtzählung: | 2 Schichten |
|---|---|---|---|
| PWB-Stärke: | 0.15mm | PWB-Größe: | 21,15 x 58.93mm = 1PCS |
| Coverlay: | Gelb | Silkscreen: | Weiß |
| Kupfernes Gewicht: | 1oz | Oberflächenende: | Immersionsgold |

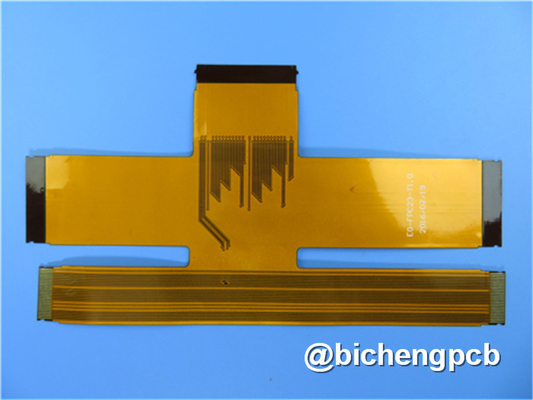

Doppelschicht flexibles PWB errichtet auf Polyimide mit Immersions-Gold und PU-Versteifung
(FPC sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art flexible gedruckte Schaltung (FPC) für die Anwendung von Wi-FI-Antenne. Es ist ein Brett mit 2 Schichten Flexbei 0.15mm dick. Es enthält gelbes coverlay (Lötmittelmaske) und ohne Silkscreen auf gesamtem Brett, und Immersionsgold wird auf Auflagen angewendet. Polyimide, wie Versteifung auf dem Verbindungsstückfach angewendet wird. Das niedrige Laminat ist von Shengyi und sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 200 Stücke für Versand verpackt.
Parameter- und Leistungsblatt
| Zahl von Schichten | 2 |
| Entwurfs-Maß | 21,15 x 58.93mm = 1PCS |
| Brett-Art | Flexibler Stromkreis |
| Brett-Stärke | 0.15mm +/--10% |
| Brett-Material | Polyimide (PU) 50 um |
| Brett-materieller Lieferant | ITEQ |
| Tg-Wert des Brett-Materials | 60℃ |
| PTH-Custärke | ≥20 um |
| Innere Iayer-Cu thicknes | N/A |
| Oberflächencustärke | 35 um (1oz) |
| Coverlay-Farbe | Gelb |
| Zahl von Coverlay | 2 |
| Stärke von Coverlay | 25 um |
| Versteifung | 200 um |
| Art der Silkscreen-Tinte | IJR-4000 MW300 |
| Lieferant von Silkscreen | TAIYO |
| Farbe von Silkscreen | Weiß |
| Zahl von Silkscreen | 1 |
| Mininum-Spur (Mil) | 4 Mil |
| Kleinster Spalt (Mil) | 4 Mil |
| Oberflächenende | Immersions-Gold |
| RoHS erforderte | Ja |
| Famability | 94-V0 |
| Wärmestoß-Test | Durchlauf, -25℃±125℃, 1000 Zyklen. |
| Wärmebelastung | Durchlauf, 300±5℃, 10 Sekunden, 3 Zyklen. Keine Abblätterung, keine Blasenbildung. |
| Funktion | Elektrischer Test 100% Durchlaufs |
| Kunstfertigkeit | Befolgung IPC-A-600H u. IPC-6013C Klasse 2 |
Eigenschaften und Nutzen
Ausgezeichnete Flexibilität;
Verringerung des Volumens;
Gewichtsverminderung;
8000 Arten PWB pro Monat;
Schnelle CADCAM Prüfung und freies PWB-Zitat;
Keine Mindestbestellmenge. 1 Stück ist verfügbar;
Massenproduktionsfähigkeit;
Einschaltzeit-Service;
Mehr als 18 Jahre Erfahrung;
Anwendungen
Tastatur FPC; Spielzeuglampenstreifen; Anzeigenhintergrundbeleuchtung; Flextastatur für Handyschlüssel; Weiches Brett Positions-Antenne; Lcd-Fernsehweiches Brett; Weiches Brett der Digitalkamera.
Doppelseitige flexible Stromkreise
Während der Name vorschlägt, besteht der Stromkreis aus einem dünnen und flexiblen Grundmaterial mit der kupfernen Folie, die zu jeder Seite lamelliert wird. Die äußeren Seiten der fertigen Stromkreise werden häufig mit den coverlays versehen, die zu den äußeren Seiten verpfändet werden (kupfern). Überziehen-durch Löcher in doppelseitigen flexiblen Stromkreisen werden normalerweise gebohrt, anstelle gelocht. Normalerweise werden die flexiblen Stromkreise mit coverlays auf beiden Seiten versehen
Herstellungsverfahren doppelten mit Seiten versehenen FPC
Obgleich Fertigung doppelseitigen PTH flexiblen PWBs ähnelt, dass von einseitigem nicht-überziehen-durch Bretter, einige der Herstellungsverfahren nicht identisch sind und erscheinen Sie in einer anderen Reihenfolge. Unten stellt sie dar, dass die Prozesse von, wie man ein Doppeltes mit Seiten versah flexible Stromkreise herstellt.
Mehr Anzeigen doppelten mit Seiten versehenen FPC
