| Material: | TC350 | PCB-Größe: | 68.35 mm x 41.4 mm = 1 PCS, +/- 0.15 mm |
|---|---|---|---|
| Kupfergewicht: | 1 Unze | Oberflächenbearbeitung: | Warmluftsoldierungsgrad (HASL) |
| Anzahl der Schichten: | 2 Schichten | PCB-Dicke: | 0.6 mm |
Wir präsentieren unsere neu ausgelieferten Leiterplatten auf Basis von TC350-Substraten - eine hochmoderne Lösung für Hochleistungs-Anwendungen.mit einem Durchmesser von nicht mehr als 0,01 mmDiese einzigartige Kombination bietet eine außergewöhnliche Leistung in Bezug auf geringe Einsatzverluste, höhere Wärmeleitfähigkeit und höhere Zuverlässigkeit.Ermöglicht eine geringere Betriebstemperatur in anspruchsvollen Umgebungen.
Mit einer hervorragenden dielektrischen Konstantenstabilität bei verschiedenen Temperaturen sind die TC350-Laminate ideal für Leistungsverstärker und Antennenentwickler, die den Gewinn maximieren und den Bandbreitenverlust minimieren möchten.Sie bieten auch entscheidende Stabilität für Phasen- und Impedanzempfindliche Geräte wie Netzwerktransformatoren und Wilkinson Power Dividers.
| Eigentum | Einheiten | Wert | Prüfung von Merthod |
| 1. Elektrische Eigenschaften | |||
| Dielektrische Konstante (kann je nach Dicke variieren) | |||
| @ 1 MHz | - Was ist los? | 3.50 | IPC TM-650 2.5.5.3 |
| @1,8 GHz | - Was ist los? | 3.50 | Resonanz-Höhle |
| @10 GHz | - Was ist los? | 3.50 | IPC TM-650 2.5.5.5 |
| Verlustfaktor | |||
| @ 1 MHz | - Was ist los? | 0.0015 | IPC TM-650 2.5.5.3 |
| @1,8 GHz | - Was ist los? | 0.0018 | Resonanz-Höhle |
| @10 GHz | - Was ist los? | 0.0020 | IPC TM-650 2.5.5.5 |
| Temperaturkoeffizient des Dielektrikums | - Was ist los? | ||
| TC r @ 10 GHz (-40-150°C) | ppm/oC | - 9 | IPC TM-650 2.5.5.5 |
| Volumenwiderstand | |||
| C96/35/90 | MΩ-cm | 7.4x106 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-cm | 1.4x108 | |
| Oberflächenwiderstand | |||
| C96/35/90 | MΩ | 3.2x107 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 4.3x108 | IPC TM-650 2.5.17.1 |
| Elektrische Stärke | Volts/mil (kV/mm) | 780 (31) | IPC TM-650 2.5.6.2 |
| Dielektrische Auflösung | KV | 40 | IPC TM-650 2.5.6 |
| Bogenwiderstand | Sekunde | > 240 | IPC TM-650 2.5.1 |
| 2.Thermische Eigenschaften | |||
| Zersetzungstemperatur (Td) | |||
| Anfangsbezeichnung | °C | 520 | IPC TM-650 2.4.24.6 |
| 5% | °C | 567 | IPC TM-650 2.4.24.6 |
| T260 | Min. | > 60 | IPC TM-650 2.4.24.1 |
| T288 | Min. | > 60 | IPC TM-650 2.4.24.1 |
| T300 | Min. | > 60 | IPC TM-650 2.4.24.1 |
| Thermische Ausdehnung, CTE (x,y) 50-150oC | ppm/oC | 7, 7 | IPC TM-650 2.4.41 |
| Thermische Ausdehnung, CTE (z) 50-150oC | ppm/oC | 12 | IPC TM-650 2.4.24 |
| % Z-Achse Ausdehnung (50-260oC) | % | 1.2 | IPC TM-650 2.4.24 |
| 3. Mechanische Eigenschaften | |||
| Schälfestigkeit bis Kupfer (1 oz/35 Mikron) | |||
| Nach thermischem Stress | Lb/in (N/mm) | 7 (1.2) | IPC TM-650 2.4.8 |
| Bei erhöhten Temperaturen (150oC) | Lb/in (N/mm) | 9 (1.6) | IPC TM-650 2.4.8.2 |
| Nachprozesslösungen | Lb/in (N/mm) | 7 (1.2) | IPC TM-650 2.4.8 |
| Young's Modulus | KPSI (MPa) | IPC TM-650 2.4.18.3 | |
| Beugfestigkeit (Maschine/Kreuz) | KPSI (MPa) | 14/10 (97/69) | IPC TM-650 2.4.4 |
| Zugfestigkeit (Maschine/Kreuz) | KPSI (MPa) | 11/8 (76/55) | IPC TM-650 2.4.18.3 |
| Kompressionsmodul | KPSI (MPa) | ASTM D-3410 | |
| Poisson's Verhältnis | - Was ist los? | ASTM D-3039 | |
| 4. Physikalische Eigenschaften | |||
| Absorption von Wasser | % | 0.05 | IPC TM-650 2.6.2.1 |
| Dichte, Umgebung 23oC | G/cm3 | 2.30 | ASTM D792 Methode A |
| Wärmeleitfähigkeit | W/mK | 0.72 | ASTMD5470 |
| Spezifische Wärme | J/gK | 0.90 | ASTM D5470 |
| Entflammbarkeit | Klasse | V0 | UL-94 |
| NASA Ausgasung, 125 °C, ≤10-6 torr | |||
| Gesamtmassenverlust | % | 0.02 | Einheit für die Überwachung von Luftfahrzeugen |
| Gesammelte Flüchtige | % | 0.01 | Einheit für die Überwachung von Luftfahrzeugen |
| Wasserdampf wiederhergestellt | % | 0.01 | Einheit für die Überwachung von Luftfahrzeugen |
Die TC350-Laminate bieten eine dielektrische Konstante (Dk) von 3,5 bei 1MHz, 1.8GHz und 10GHz, was eine gleichbleibende Leistung gewährleistet.mit einem Abbaufaktor von weniger als 0Die Laminate weisen ausgezeichnete thermische Eigenschaften auf.mit einem niedrigen Wärmefaktor von Dk, hohe Wärmeleitfähigkeit von 0,72 W/mk und ein breiter Temperaturbereich von T260, T288, T300 > 60 Minuten.effiziente Wärmeableitung, und eine verbesserte Bandbreitennutzung für Verstärker und Antennen.

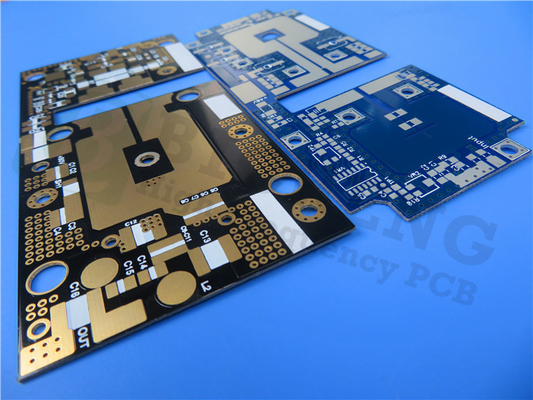

Diese Leiterplatte ist eine 2-schichtige starre Bauweise mit einer Kupferschicht mit einer Dicke von 35 μm auf jeder Seite.6 mm und ein fertiges Kupfergewicht von 1 Unze (1Die 20 μm über Plattierungstärke, Oberflächenbeschichtung von Hot Air Soldering Level (HASL) und 0,9 μm über die Oberflächenverteilung von 0,3 μm (HASL) sind für die Verarbeitung von PCBs mit einer hohen Auflösung von 0,4 μm (gegenwärtig 0,4 mil) auf den äußeren Schichten robust, während die Kompaktheit beibehalten wird.5mm-Viaus mit Harz gefüllt und mit Kappe gesichert sicherstellen zuverlässige elektrische Verbindungen und strukturelle IntegritätDie grüne Lötmaske in den oberen und unteren Schichten bietet Schutz und ein professionelles Finish.
| PCB-Material: | Gewebte Glasfaserverstärkte, keramisch gefüllte, PTFE-basierte Verbundstoffe |
| Bezeichnung: | TC350 |
| Dielektrische Konstante: | 3.5 ± 0.05 |
| Wärmeleitfähigkeit | 0.72 W/m-K |
| Verlustfaktor | Df.002@10 GHz |
| Anzahl der Schichten: | Doppelschicht, Mehrschicht, Hybrid-PCB |
| Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| PCB-Dicke: | 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm) |
| PCB-Größe: | ≤ 400 mm x 500 mm |
| Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
In statistischer Hinsicht unterstützt diese Leiterplatte die Installation von 19 Komponenten und bietet insgesamt 48 Pads, darunter 26 Durchlöcher-Pads und 22 Top-Surface-Mount-Technologie (SMT-Pads).Mit 25 Durchgängen und 3 NetzenDie PCB wird vor dem Versand einem strengen 100%igen elektrischen Test unterzogen, um eine optimale Leistung sicherzustellen.
Diese TC350-basierte Leiterplatte entspricht dem IPC-Klasse-2-Qualitätsstandard und ist mit Gerber RS-274-X-Aufnahmen kompatibel.Erleichterung des Zugangs zu verschiedenen Projekten und AnwendungenEinige typische Anwendungen sind Leistungsverstärker, Filter, Kupplungen, Turmverstärker (TMA), Turmverstärker (TMB), thermisch geführte Antennen, die für dielektrische Drift empfindlich sind,mit einer Leistung von mehr als 50 W und.
Erleben Sie die Vorteile unserer TC350-basierten Leiterplatten, die außergewöhnliche Leistung, Zuverlässigkeit und thermisches Management für Ihre Hochleistungs-elektronischen Designs bieten.
