| Markieren: | Keramik gefüllte PTFE-Hochfrequenz-PCB,Keine Oberflächenverbindung mit Hochfrequenz-PCB,Hochfrequenz-RF-PCB-Board 20 Mil |
||
|---|---|---|---|

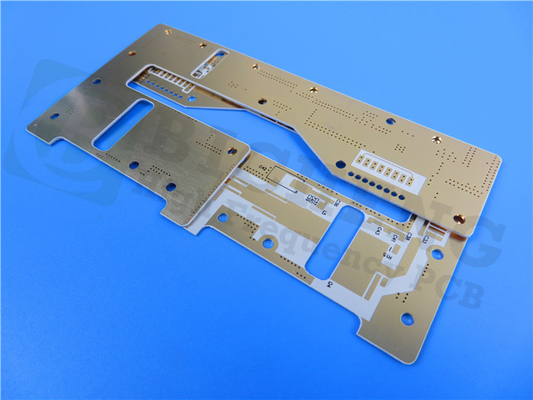

Wir präsentieren unsere neu ausgelieferten PCBs, die auf dem RT/Duroid 6035HTC High Frequency Material basieren.Das RT/Duroid 6035HTC High Frequency Substrate ist ein hochmodernes Schaltkreismaterial, das speziell für Hochleistungs-HF- und Mikrowellenanwendungen entwickelt wurdeMit seinen keramisch gefüllten PTFE-Verbundwerkstoffen bietet dieses außergewöhnliche PCB beispiellose Leistung und Zuverlässigkeit.
Eigenschaften:
1. DK von 3,5 +/- 0,05 bei 10 GHz/23°C: Die PCB liefert eine stabile dielektrische Konstante, die eine konstante Signalintegrität und präzise elektrische Eigenschaften gewährleistet.
2- Dissipationsfaktor von 0,0013 bei 10 GHz/23°C: Mit geringer Verlusttangente weist diese Leiterplatte eine ausgezeichnete Hochfrequenzleistung auf und minimiert Signalverlust und -verzerrung.
3- 66 ppm/°C: Die thermische Stabilität des PCB gewährleistet einen zuverlässigen Betrieb bei einem breiten Temperaturbereich und schützt vor Leistungsschwankungen.
4. Feuchtigkeitsabsorption 0,06%: Die geringe Feuchtigkeitsabsorptionsrate erhöht die Haltbarkeit der PCB und verhindert den Abbau durch Feuchtigkeitsbelastung.
5. Wärmeleitfähigkeit von 1,44 W/m/K bei 80°C: Mit hoher Wärmeleitfähigkeit löst dieses PCB effizient Wärme ab und ermöglicht niedrigere Betriebstemperaturen für Hochleistungsanwendungen.
6. CTE in X-Achse von 19 ppm/°C, Y-Achse von 19 ppm/°C und Z-Achse von 39 ppm/°C: Der geringe thermische Expansionskoeffizient des PCB minimiert das Risiko einer Verformung oder Beschädigung durch Temperaturänderungen.
| NT1 Verbrennungsmitteleinheiten | |||||
| Eigentum | NT1 Verbrennungsmittel NT1 Verbrennungsmittel | Ausrichtung | Einheiten | Die Situation | Prüfmethode |
| Dielektrische Konstante,ε Prozess | 3.50 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie | |
| Dielektrische Konstante | 3.6 | Z | 8 GHz - 40 GHz | Differentielle Phasenlänge Methode | |
| Verlustfaktor | 0.0013 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Thermischer Koeffizient ε | - 66 | Z | ppm/°C | -50 °C bis 150 °C | Mod IPC-TM-650, 2.5.5.5 |
| Volumenwiderstand | 108 | MΩ.cm | Eine | IPC-TM-650, 2.5.17.1 | |
| Oberflächenwiderstand | 108 | MΩ | Eine | IPC-TM-650, 2.5.17.1 | |
| Dimensionelle Stabilität | - 0,11 - 0.08 | CMD MD | mm/m (Mils/Zoll) | 0.030" 1 Unze EDC-Folien Dicke nach Ätzung "+E4/105 | IPC-TM-650 2.4.39A |
| Zugmodul | 329 244 | MD CMD | KPSI | 40 Stunden @23°C/50RH | ASTM D638 |
| Moiseure Absorption | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Koeffizient der thermischen Ausdehnung (-50 °C bis 288 °C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% Höchstemperatur | IPC-TM-650 2.4.41 |
| Wärmeleitfähigkeit | 1.44 | W/m/k | 80°C | ASTM C518 | |
| Dichte | 2.2 | gm/cm3 | 23°C | ASTM D792 | |
| Stärke der Kupferschalen | 7.9 | Schneller | 20 Sek. @ 288 °C | IPC-TM-650 2.4.8 | |
| Entflammbarkeit | V-0 | UL 94 | |||
| Bleifreies Verfahren kompatibel | - Ja, das ist es. | ||||
Vorteile:
1. Hohe Wärmeleitfähigkeit: Die verbesserte dielektrische Wärmeableitungsfähigkeit der RT/duroid 6035HTC-PCB ermöglicht niedrigere Betriebstemperaturen, die eine optimale Leistung und Zuverlässigkeit gewährleisten.insbesondere bei Hochleistungsanwendungen.
2. Niedrigverlust Tangent: Mit ausgezeichneter Hochfrequenzleistung minimiert dieses PCB Signalverlust und -verzerrung und ermöglicht eine präzise und zuverlässige Übertragung von HF- und Mikrowellensignalen.
3. thermisch stabile Kupferfolie mit niedrigem Profil und umgekehrter Behandlung: die Kupferfolie des PCB mit niedrigem Profil und umgekehrter Behandlung,bietet einen geringeren Einsatzverlust und eine ausgezeichnete thermische Stabilität für die Spuren, was zu einer verbesserten Signalintegrität und Langlebigkeit führt.
4. Advanced Filler System: Das innovative Füllsystem, das in diesem PCB eingesetzt wird, verbessert die Bohrbarkeit und verlängert die Werkzeuglebensdauer und übertrifft die Leistung von Schaltkreismaterialien, die Aluminiumsäure-Füllstoffe enthalten.
| PCB-Material: | Keramik gefüllte PTFE-Verbundwerkstoffe |
| Bezeichnung: | NT1Behandlung von Kraftfahrzeugen |
| Dielektrische Konstante: | 3.50 ± 0.05 |
| Anzahl der Schichten: | Doppelschicht, Mehrschicht, Hybrid-PCB |
| Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| PCB-Dicke: | 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm) |
| PCB-Größe: | ≤ 400 mm x 500 mm |
| Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, OSP usw. |
PCB-Stapler:
Dieses 2-schichtige starre PCB verfügt auf beiden Seiten über eine Kupferschicht von 35 μm, die das RT/Duroid 6035HTC-Material mit einer Dicke von 0,508 mm (20mil) überdeckt.Das Stack-Up-Design sorgt für eine optimale Signalübertragung und strukturelle Integrität.
PCB-Konstruktionsdetails:
Die Größe dieser Leiterplatte beträgt 200,5 mm x 41,5 mm, mit einer Toleranz von +/- 0,15 mm. Sie unterstützt eine Mindestspur von 4/6 mil und eine Mindestlochgröße von 0,3 mm.und das fertige Kupfergewicht beträgt 1 Unze (1Mit einer Via-Plattierungstärke von 20 μm und einer nackten Kupferoberfläche ist diese Leiterplatte bereit, Ihren Anforderungen an Hochfrequenzanwendungen gerecht zu werden.Sie hat weder Ober- noch Unterseide.Jede Leiterplatte wird vor dem Versand einem strengen 100%igen elektrischen Test unterzogen, um eine optimale Funktionalität und Zuverlässigkeit zu gewährleisten.
PCB-Statistiken:
Diese Leiterplatte besteht aus 26 Komponenten und insgesamt 100 Pads, davon 58 durchlöchende Pads und 42 Top-Surface-Mount-Technologie (SMT).Das PCB umfasst 47 Durchgänge und ist für 5 Netze ausgelegt., die Vielseitigkeit für verschiedene Schaltkreiskonfigurationen bietet.
Akzeptierter Standard und Verfügbarkeit:
Dieses PCB entspricht dem IPC-Klasse-2-Standard und ist weltweit verfügbar, so dass es für Kunden auf der ganzen Welt zugänglich ist.
Typische Anwendungen:
Die RT/duroid 6035HTC-PCB ist ideal für eine Reihe von Anwendungen geeignet, darunter:
- Hochleistungsfrequenz- und Mikrowellenverstärker
- Leistungsverstärker
- Koppler
- Filter
- Kombinatoren
- Stromspalter
Erleben Sie die überlegene Leistung und Zuverlässigkeit der RT/Duroid 6035HTC Hochfrequenz-PCB.und fortschrittliche Konstruktion machen es zur perfekten Wahl für anspruchsvolle Hochleistungs-HF- und Mikrowellenanwendungen.
