Einleitung:
In der schnelllebigen Welt der Elektronik steigt die Nachfrage nach leistungsstarken Leiterplatten (PCBs) weiter.Die kürzlich ausgelieferte RO4003C-PCB ist eine bahnbrechende Lösung, die die Realisierung modernster Anwendungen mit hohen Betriebsfrequenzen ermöglichtIn diesem Artikel werden die Eigenschaften, Vorteile, Konstruktionsdetails, Statistiken und typische Anwendungen des RO4003C-PCB untersucht.die wesentlichen Vorteile für die Elektronikindustrie hervorheben.
1. Eigenschaften:
Das RO4003C-Substrat verfügt über eine Reihe von Eigenschaften, die es zu einer hervorragenden Wahl für Hochfrequenzanwendungen machen:
a) Rogers RO4003C Gewebtes Glas verstärkt mit Kohlenwasserstoffen/Keramik:
Die RO4003C-PCB ist aus dem fortschrittlichen RO4003C-Material von Rogers hergestellt, einem gewebten glasverstärkten Kohlenwasserstoff-/Keramik-Substrat.Stabilität, und Dimensionsgenauigkeit.
b) Dielektrische Konstante (DK) von 3,38 +/- 0,05 bei 10 GHz:
Mit einer geringen dielektrischen Konstante und einer engen Toleranz sorgt das RO4003C-PCB für eine präzise Signalverbreitung, minimiert Verluste und maximiert die Signalintegrität.
c) Dissipationsfaktor von 0,0027 bei 10 GHz:
Der geringe Ablösungsfaktor des RO4003C-PCB ermöglicht eine effiziente Energieübertragung, reduziert die Signaldämpfung und unterstützt Hochfrequenzanwendungen.
d) Wärmeleitung von 0,71 W/m/°K:
Die hohe Wärmeleitfähigkeit der PCB ermöglicht eine effektive Wärmeableitung und sorgt auch unter anspruchsvollen Bedingungen für optimale Leistung und Zuverlässigkeit.
e) Koeffizient der thermischen Ausdehnung (CTE):
Die RO4003C-PCB weist eine geringe Z-Achsen-Erweiterung und kontrollierte Erweiterungskoeffizienten in den Achsen X, Y und Z auf, was sie über einen breiten Temperaturbereich hinweg sehr stabil macht.
f) Tg > 280 °C:
Mit einer hohen Glasübergangstemperatur (Tg) kann das RO4003C-PCB erhöhten Temperaturen standhalten, was es für Anwendungen mit harten Betriebsbedingungen geeignet macht.
g) Betrieb bei -40°C bis +85°C:
Das PCB ist so konzipiert, dass es in einem Temperaturbereich von -40 °C bis +85 °C zuverlässig arbeitet und somit für verschiedene Umgebungen geeignet ist.
| RO4003C Typischer Wert | |||||
| Eigentum | RO4003C | Ausrichtung | Einheiten | Die Situation | Prüfmethode |
| Dielektrische Konstante,ε Prozess | 3.38 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie | |
| Dielektrische Konstante | 3.55 | Z | 8 bis 40 GHz | Differentielle Phasenlänge Methode | |
| Verlustfaktor | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Thermischer Koeffizient ε | +40 | Z | ppm/°C | -50°C bis 150°C | IPC-TM-650 2.5.5.5 |
| Volumenwiderstand | 1.7 x 1010 | MΩ.cm | - Das ist nicht wahr. | IPC-TM-650 2.5.17.1 | |
| Oberflächenwiderstand | 4.2 x 109 | MΩ | - Das ist nicht wahr. | IPC-TM-650 2.5.17.1 | |
| Elektrische Stärke | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Zugmodul | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 die | ASTM D 638 |
| Zugfestigkeit | 139(20.2) 100(14.5) |
X Y |
MPa (ksi) | NT1 die | ASTM D 638 |
| Flexuralstärke | 276 (40) |
MPa (KPSI) |
IPC-TM-650 2.4.4 | ||
| Dimensionelle Stabilität | < 03 | X, Y | mm/m (mil/Zoll) |
nach Ätzen+E2/150°C | IPC-TM-650 2.4.39A |
| Koeffizient der thermischen Ausdehnung | 11 14 46 |
X Y Z |
ppm/°C | -55°C bis 288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | Eine | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ASTM D 3850 | ||
| Wärmeleitfähigkeit | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| Feuchtigkeitsabsorption | 0.06 | % | 48 Stunden Eintauchen 0,060" Probe Temperatur 50°C |
ASTM D 570 | |
| Dichte | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| Stärke der Kupferschalen | 1.05 (6.0) |
N/mm (PL) |
Nach dem Löten schwimmen 1 oz. EDC-Folien |
IPC-TM-650 2.4.8 | |
| Entflammbarkeit | N/A | UL 94 | |||
| Bleifreies Verfahren kompatibel | - Ja, das ist es. | ||||
2Vorteile:
Die RO4003C-PCB bietet mehrere Vorteile, die sie zu einer idealen Wahl für Hochfrequenz- und Breitbandanwendungen machen:
a) Niedrige dielektrische Toleranz und geringer Verlust:
Die geringe dielektrische Toleranz und die geringen Verlustmerkmale des PCB ermöglichen eine effiziente Signalübertragung, wodurch die Signaldegradation minimiert und die Leistung des Systems maximiert wird.
b) Ausgezeichnete elektrische Leistung:
Mit stabilen elektrischen Eigenschaften in einem breiten Frequenzbereich gewährleistet das RO4003C-PCB eine gleichbleibende Signalintegrität und ermöglicht die Konstruktion leistungsstarker Filter und Übertragungsleitungen.
c) Impedanzgesteuerte Übertragungsleitungen:
Die Eigenschaften der PCB ermöglichen die Erstellung von kontrollierten Impedanzübertragungsleitungen, die eine genaue Signalmatchung gewährleisten und Reflexionen minimieren, was zu einer verbesserten Signalqualität führt.
d) Ausgezeichnete Dimensionsstabilität:
Das RO4003C-PCB weist eine ausgezeichnete Dimensionsstabilität auf, die eine gleichbleibende Leistung gewährleistet und präzise Fertigungs- und Montageprozesse ermöglicht.
e) Zuverlässig durchlöchert:
Die geringe Z-Achsen-Erweiterung und die CAF-Widerstandsfähigkeit des RO4003C-PCB tragen zur Zuverlässigkeit und Langlebigkeit der durchlöchernde Plattierung bei und erhöhen die allgemeine PCB-Haltbarkeit.
f) Über einen breiten Temperaturbereich stabil bleibt:
Der niedrige Expansionskoeffizient der PCB in der Ebene sorgt für Stabilität im gesamten Temperaturbereich der Schaltkreisverarbeitung und ermöglicht eine gleichbleibende Leistung während der Herstellung und des Betriebs.
g) Volumenherstellung und wettbewerbsfähige Preise:
RO4003C-Laminate können mit Standardglas-Epoxidverfahren hergestellt werden, wodurch sie mit der Massenfertigung kompatibel sind.Die wettbewerbsfähigen Preise der PCB bieten kostengünstige Lösungen für verschiedene Anwendungen..
3PCB-Aufbau und Bauteil:

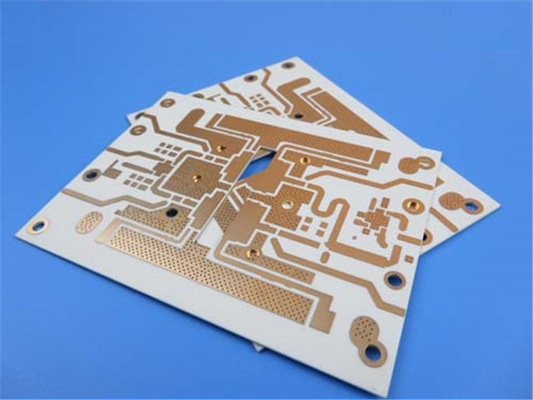

Diese Leiterplatte folgt einem 2-schichtigen starren Leiterplattenstapel mit Kupferschichten auf beiden Seiten des RO4003C-Kerns. Die Konstruktionsdetails sind wie folgt:
- Kupferschicht 1: 35 μm
- Rogers 4003C Kern: 0,813 mm (32 Mil)
- Kupferschicht 2: 35 μm
Die Abmessungen der Platine sind 1200 mm x 300 mm, mit einer Toleranz von +/- 0,15 mm. Diese Leiterplatte unterstützt einen Mindestspuren-/Raum von 6/6 mil und eine Mindestlochgröße von 0,5 mm. Sie enthält keine Blindvias.Die Dicke der fertigen Platte beträgt 0.9mm, mit einer fertigen Außenschicht aus Kupfer mit einem Gewicht von 1 Unze (1,4 Mil).und es gibt keine Unterseide oder Lötmaske.
Jede PCB wird vor dem Versand einem elektrischen Test unterzogen, um höchste Qualitätsstandards zu gewährleisten.
4- PCB-Statistiken:
Diese Leiterplatte ist für komplexe elektronische Konstruktionen mit folgenden Statistiken ausgestattet:
- Bestandteile: 51
- Insgesamt 232 Stücke.
- Durch die Löcher: 171
- Oberste SMT Pads: 61
- Unterste SMT-Pads: 0
- Vias: 120
- Netze: 4
5Art der gelieferten Kunstwerke:Gerber RS-274-X
Diese RO4003C-PCB akzeptiert Gerber RS-274-X-Artwork, was die Kompatibilität mit industriestandardmäßigen Designwerkzeugen gewährleistet und eine nahtlose Integration in bestehende Herstellungsprozesse erleichtert.
6Qualitätsstandard:IPC-Klasse 2
Die RO4003C-PCB entspricht dem IPC-Klasse-2-Qualitätsstandard und gewährleistet eine zuverlässige Leistung und eine gleichbleibende Herstellungsqualität.
7Verfügbarkeit: Weltweit
Die RO4003C-PCB ist weltweit erhältlich, sodass sie für Designer und Hersteller auf der ganzen Welt zugänglich ist.
8Einige typische Anwendungen:
Die Vielseitigkeit und Leistungsmerkmale der RO4003C-PCB machen sie für eine Vielzahl von Anwendungen geeignet, darunter:
- Antennen und Leistungsverstärker für zelluläre Basisstationen: Die hohe Frequenzfähigkeit und Stabilität des RO4003C PCB machen es zu einer idealen Wahl für Antennen und Leistungsverstärker für zelluläre Basisstationen,bei denen eine zuverlässige Signalübertragung und eine effiziente Energieübertragung von entscheidender Bedeutung sind.
- HF-Identifikationstags: Die geringe dielektrische Toleranz und die kontrollierten Impedanzübertragungsleitungen der Leiterplatte ermöglichen hochgenaue und zuverlässige HF-Identifikationstag-Systeme.
- Automobilradar und -sensoren: Die stabilen elektrischen Eigenschaften des RO4003C-PCB und seine geringen Verlustmerkmale machen es zu einer ausgezeichneten Wahl für Automobilradar- und Sensorsysteme.wenn eine präzise Signalübertragung und -erkennung unerlässlich ist.
- LNB für Direktübertragungssatelliten: Die geringe dielektrische Toleranz des PCB, geringer Verlust,und kontrollierte Impedanzübertragungsleitungen sind für LNB-Anwendungen in Direktübertragungssatelliten von Vorteil, die einen qualitativ hochwertigen Signalempfang und -verarbeitung ermöglichen.
Schlussfolgerung:
Die RO4003C-PCB stellt einen bedeutenden Fortschritt in der Hochfrequenz-PCB-Technologie dar, die außergewöhnliche elektrische Leistung, Stabilität und Zuverlässigkeit bietet.Steuerungstechnische ImpedanzleitungenDie RO4003C-PCB eröffnet neue Möglichkeiten für Anwendungen, die hohe Betriebsfrequenzen und strenge Leistungsstandards erfordern.Funkkennzeichnung, Automobilradarsysteme oder SatellitensystemeO4003C PCB bildet die Grundlage für eine überlegene Leistung und ermöglicht es Ingenieuren und Designern, die Grenzen der Technologie zu überschreiten.
