Grundmaterial: | RO4835 1.524mm | Schicht-Zählung: | 2 Schichten |
---|---|---|---|
PWB-Stärke: | 1,6 Millimeter ±0.1 | PWB-Größe: | 12 x 26mm=1up |
Kupfernes Gewicht: | 1oz | Oberflächenende: | Immersionsgold |
Markieren: | Doppelschicht Rf-Leiterplatte,1.524mm Rf-Leiterplatte,Rogers High Frequency Circuit Board |

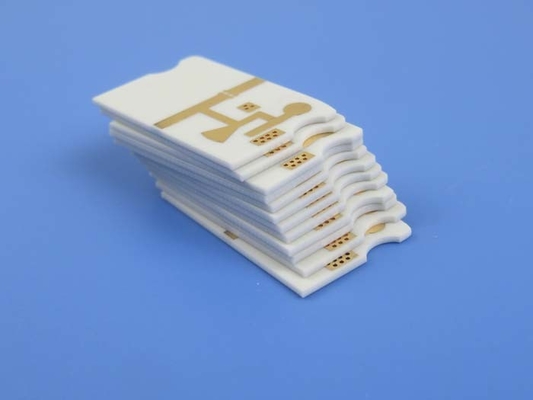

Hochfrequenz-Doppelschicht 60mil 1.524mm Rogers 4835 PWB-RO4835 PWB mit Immersions-Gold
(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art Rogers Hochfrequenz-PWB, das auf RO4835 Laminaten, Doppelschichten mit Signalschicht auf der Oberseite errichtet wird und schirmt Schicht auf Unterseite ab. Es wird mit Immersionsgold, keiner Lötmittelmaske oder Silkscreen überzogen. Es hat unter Verwendung 60mil der Substrate, Beginnen des Kupfers 0.5oz fabriziert. Die Bretter werden gemäß des Standards IPC-Klasse II hergestellt. Alle Bretter sind 100% geprüft vor Versand elektrisches.
PWB-Spezifikationen
PWB-GRÖSSE | 12 x 26mm=1up |
BRETT-ART | Doppeltes versah PWB mit Seiten |
Zahl von Schichten | 2 Schichten |
Oberflächenberg-Komponenten | JA |
Durch Loch-Komponenten | NEIN |
SCHICHT STACKUP | Kupfer ------- Oberschicht 17um (0,5 Unze) +plate |
RO4835 1.524mm | |
Kupfer ------- 17um (0,5 Unze) + Platte BOT Schicht | |
TECHNOLOGIE | |
Minimale Spur und Raum: | Mil 110 Mil/110 |
Minimale/maximale Löcher: | 1,0 Millimeter/1,0 Millimeter |
Zahl von verschiedenen Löchern: | 1 |
Zahl von Bohrlöchern: | 10 |
Zahl von Ausfräsungen: | 0 |
Zahl von internen Ausschnitten: | 0 |
Widerstand-Steuerung: | nein |
Zahl des Goldfingers: | 0 |
BRETT-MATERIAL | |
Glasepoxid: | RO4835 1.524mm |
Abschließende Folie extern: | 1,0 Unze |
Abschließende Folie intern: | N/A |
Abschließende Höhe von PWB: | 1,6 Millimeter ±0.1 |
ÜBERZIEHEN UND BESCHICHTEN | |
Oberflächenende | Immersions-Gold, 86,2% |
Löten Sie Maske, auf zuzutreffen: | N/A |
Lötmittel-Masken-Farbe: | N/A |
Lötmittel-Masken-Art: | N/A |
CONTOUR/CUTTING | Wegewahl |
MARKIERUNG | |
Seite der Teillegende | N/A |
Farbe der Teillegende | N/A |
Hersteller Name oder Logo: | N/A |
ÜBER | Überzogen durch Loch (PTH), minimale Größe 1.0mm. |
FLAMIBILITY-BEWERTUNG | 94V-0 |
MASS-TOLERANZ | |
Entwurfsmaß: | 0,0059" |
Brettüberzug: | 0,0029" |
Bohrgerättoleranz: | 0,002" |
TEST | 100% früherer Versand elektrischen Tests |
ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
VERSORGUNGSBEREICH | Weltweit global. |
Eigenschaften und Nutzen
1. Verbesserte erheblich den Oxidationswiderstand, der mit typischen thermoset Mikrowellenmaterialien verglichen wurde, die für die empfindliche Leistung, Großserienanwendungen bestimmt sind.
2. Ausgezeichnete elektrische Leistung der dämpfungsärmen Ausstellungen, Anwendung mit den höheren Arbeitsfrequenzen erlaubend, besonders ideal für Automobilanwendungen.
3. Feste Dielektrizitätskonstantetoleranzergebnisse in kontrollierten Widerstandfernleitungen
4. Kompatible Ergebnisse des bleifreien Prozesses in keiner Blasenbildung oder in Abblätterung
5. Niedrige Z-Achsenexpansionsergebnisse in zuverlässigem überzogen durch Löcher
6. Niedriger auf gleicher Ebene Expansionskoeffizient bleibt über einer gesamten Strecke des Stromkreises Temperaturen verarbeitend stabil
7. CAF beständig
Die typischen Anwendungen sind Automobilradar und Sensoren, Punkt-zu-Punktmikrowelle, die Endverstärker, in Phasen eingeteilt - Reihenradar und Rf-Komponenten.
Unsere PWB-Fähigkeit (2022)
Parameter | Wert |
Schicht-Zählungen | 1-32 |
Substrat-Material | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; Nelco N4000, N9350, N9240; FR-4 (hoher Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 hohes CTI>600V; Polyimide, HAUSTIER; Metallkern etc. |
Maximale Größe | Fliegender Test: 900*600mm, Befestigungstest 460*380mm, kein Test 1100*600mm |
Brett-Entwurfs-Toleranz | ±0,0059"(0.15mm) |
PWB-Stärke | 0,0157" - 0,3937" (0.40mm--10.00mm) |
Dickentoleranz (T≥0.8mm) | ±8% |
Dickentoleranz (t<0.8mm) | ±10% |
Dämmschicht-Stärke | 0,00295" - 0,1969" (0.075mm--5.00mm) |
Minimale Bahn | 0,003" (0.075mm) |
Minimaler Raum | 0,003" (0.075mm) |
Äußere kupferne Stärke | 35µm--350µm (1oz-10oz) |
Innere kupferne Stärke | 17µm--350µm (0.5oz - 10oz) |
Bohrloch (mechanisch) | 0,0079" - 0,25" (0.2mm--6.35mm) |
Fertiges Loch (mechanisch) | 0,0039" - 0,248" (0.10mm--6.30mm) |
DiameterTolerance (mechanisch) | 0,00295" (0.075mm) |
Ausrichtung (mechanisch) | 0,00197" (0.05mm) |
Längenverhältnis | 12:1 |
Lötmittel-Masken-Art | LPI |
Min Soldermask Bridge | 0,00315" (0.08mm) |
Min Soldermask Clearance | 0,00197" (0.05mm) |
Stecker über Durchmesser | 0,0098" - 0,0236" (0.25mm--0.60mm) |
Widerstand-Steuertoleranz | ±10% |
Oberflächenende | HASL, HASL WENN, ENIG, Immersions-Zinn, Immersions-Silber, OSP, Goldfinger, reines Gold überzogenes etc. |
