Heute werden wir über eine innovative Technologie sprechen, die das Feld der Leiterplatten-Substrate verändert - Rogers IsoClad 917 Laminate.Diese Laminate bestehen in geringerem Verhältnis aus nicht gewebten Glasfasern und PTFE-Verbundwerkstoffen, wodurch sie die niedrigste dielektrische Konstante und den niedrigsten Ablösungsfaktor ihrer Klasse erreichen.
Diese Laminate sind aufgrund ihrer nicht gewebten Glasfaserverstärkung für Anwendungen geeignet, bei denen Flexibilität und Formgebung der Leiterplatte erforderlich sind.mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W,Außerdem sorgen die längeren, zufälligen Fasern der Laminate und das einzigartige Herstellungsprozess für eine verbesserte Dimensionsstabilität und Gleichmäßigkeit der dielektrischen Konstante.mit einer Breite von mehr als 20 mm,.
Beginnen wir mit einem Überblick über die typischen Eigenschaften von IsoClad 917.
Typische Eigenschaften von IsoClad 917
Ein bemerkenswertes Merkmal ist die dielektrische Konstante, die je nach spezifischer Formulierung 2,17 oder 2,20 misst.
IsoClad 917 verfügt zudem über einen beeindruckend niedrigen Verlustfaktor von 0,0013 bei 10 GHz, was auf einen minimalen Energieverlust bei der Signalübertragung hinweist.
Es weist einen hohen Volumenwiderstand von 1,5 x 10^10 MΩ-cm und einen hohen Oberflächenwiderstand von 1,0 x 10^9 MΩ auf.
Mit einem langen Bogenwiderstand von über 180 Sekunden und einer hohen dielektrischen Abbruchspannung von mehr als 45 kV weist IsoClad 917 hervorragende elektrische Eigenschaften auf.
Was die thermischen Eigenschaften betrifft, so hat IsoClad 917 einen thermischen Koeffizienten von Er von -157 ppm/°C.Das bedeutet, dass sich die dielektrische Konstante für jede Temperaturänderung um diese Größenordnung ändern kann.In einigen Fällen kann jedoch ein niedrigerer Koeffizient bevorzugt werden.
Es weist einen geringen Wärmeausdehnungskoeffizienten von 46 ppm/°C in der X-Achse, 47 ppm/°C in der Y-Achse und 236 ppm/°C in der Z-Achse auf.
Die Wärmeleitfähigkeit ist jedoch bei 100°C relativ gering, bei nur 0,263 W/mK.
Eigentum | IsoClad 917 | Die Situation | Prüfmethode |
Dielektrische Konstante @ 10 GHz | 2.17, 2.20 | C23/50 | IPC TM-650 2.5.5.5 |
Verlustfaktor @ 10 GHz | 0.0013 | C23/50 | IPC TM-650 2.5.5.5 |
Volumenwiderstand (MΩ-cm) | 1.5 x 1010 | C96/35/90 | IPC TM-650 2.5.17.1 |
Oberflächenwiderstand (MΩ) | 1.0 x 109 | C96/35/90 | IPC TM-650 2.5.17.1 |
Bogenwiderstand (Sekunden) | > 180 | D48/50 | ASTM D-495 |
Dielektrische Aufspaltung (kv) | > 45 | D48/50 | ASTM D-149 |
Erthermischer Koeffizient (ppm/°C) | -157 | -10°C bis +140°C | IPC TM-650 2.5.5.5 angepasst |
Koeffizient der thermischen Ausdehnung (ppm/°C) | 0°C bis 100°C | IPC TM-650 2.4.24 Mettler 3000 Thermomechanischer Analyzer | |
X-Achse | 46 | ||
Y-Achse | 47 | ||
Z-Achse | 236 | ||
Wärmeleitfähigkeit (W/mK) | 0.263 | 100 °C | ASTM E-1225 |
Schälfestigkeit (Pfund pro Zoll) | 10 | Nach Thermal | IPC TM-650 2.4.8 |
Zugmodul (kpsi) | 133, 120 | A, 23°C | ASTM D-638 |
Zugfestigkeit (kpsi) | 4.3, 3.8 | A, 23°C | ASTM D-882 |
Kompressionsmodul (kpsi) | 182 | A, 23°C | ASTM D-695 |
Flexuralmodul (kpsi) | 213 | A, 23°C | ASTM D-790 |
Dichte (g/cm)3) | 2.23 | A, 23°C | ASTM D-792 Methode A |
Absorption von Wasser (%) | 0.04 | E1/105 + D24/23 | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
Ausgasung | |||
Gesamtmassenverlust (%) | 0.02 | 125°C, ≤ 10-6Torr | Höchstens 1,00% |
Gesammeltes flüchtiges Kondensationsmaterial (%) | 0.00 | Höchstens 0,10% | |
Rückgewinnung von Wasserdampf (%) | 0.02 | ||
Sichtbares Kondensat (±) | Nein | ||
Entflammbarkeit | Erfüllt die Anforderungen der UL94-V0 |
C48/23/50, E24/125 | UL 94 Vertikalverbrennung IPC TM-650 2.3.10 |
IsoClad 917 bietet auch günstige mechanische Eigenschaften, einschließlich einer Schälfestigkeit von 10 lbs. pro Zoll nach thermischen Tests, einem Zugmodul von 133-120 kpsi, einer Zugfestigkeit von 4,3-3,8 kpsi,mit einem Druckmodul von 182 kpsi, und ein Biegemodul von 213 kpsi.
Die Dichte von IsoClad 917 beträgt bei 23 °C 2,23 g/cm3, gemessen nach ASTM D-792 Methode A. Dies führt zu einem relativ hohen Gewichtsvolumenverhältnis, das in bestimmten Anwendungen von Vorteil sein kann.
Was die Wasserabsorption angeht, so hat es eine relativ geringe Rate von 0,04% gemessen an E1/105 + D24/23, was es weniger anfällig für feuchtigkeitsbedingte Schäden macht.
Lassen Sie uns weitermachen und über seine Ausgasungseigenschaften sprechen.
IsoClad 917 weist einen minimalen Gesamtmassenverlust von 0,02%, deutlich unterhalb der maximal zulässigen Menge von 1,00% unter den Bedingungen von ≤ 10-6 torr bei 125 °C, auf.
Ähnlich beträgt das gesammelte flüchtige kondensierbare Material 0,00%, wobei der maximal zulässige Wert 0,10% beträgt.
Darüber hinaus beträgt die Rückgewinnung des Wasserdampfes nur 0,02% und sichtbares Kondensat fehlt.
Schließlich erfüllt IsoClad 917 die Anforderungen an die Entflammbarkeit der UL94-V0.
Lassen Sie uns nun unsere PCB-Fähigkeiten mit IsoClad-917-Substraten untersuchen.

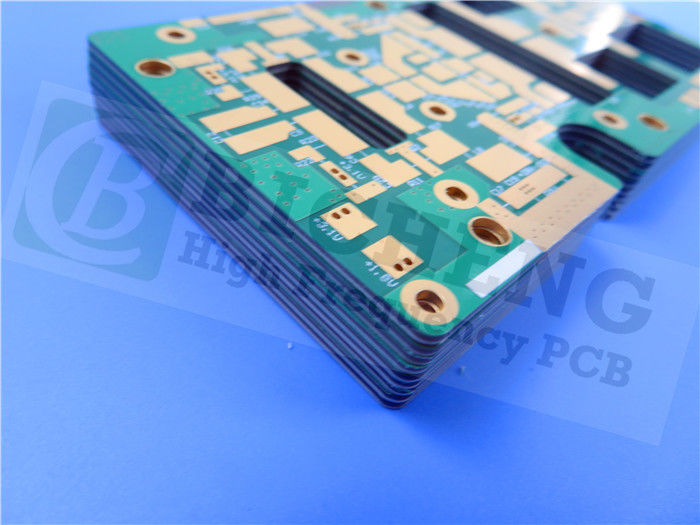

Unsere PCB-Fähigkeit für IsoClad 917 umfasst verschiedene Optionen für die Schichtzahl, wie beispielsweise einseitige, doppelseitige, mehrschichtige und hybride Boards.
Wir bieten Kupfergewichte auf Gleisen und Pads mit 1oz (35μm) und 2oz (70μm) an.
Die dielektrischen Dicken sind in 20mil (0,508mm), 31mil (0,787mm) und 62mil (1,575mm) Varianten erhältlich.
Die maximale Größe der Leiterplatten beträgt 400 mm mal 500 mm, so dass einzelne große Platten oder mehrere Designs innerhalb dieses Blattes möglich sind.
Um Ihren Designanforderungen gerecht zu werden, bieten wir verschiedene Löschmaskenoptionen, darunter grün, schwarz, blau, gelb und rot.
Wir bieten auch eine Vielzahl von Oberflächenveredelungen an, wie zum Beispiel Eintauchen-Gold, HASL, Eintauchen-Silber, Eintauchen-Zinn, ENEPIG, OSP, bares Kupfer und reines Goldbeschichtung.
PCB-Material: | Nichtgewebte Glasfaser/PTFE-Komposite |
Bezeichnung: | IsoClad 917 |
Dielektrische Konstante: | 2.17 oder 2.20 (10 GHz) |
Dissipationsfaktor | 0.0013 (10 GHz) |
Anzahl der Schichten: | Einseitige, doppelseitige, mehrschichtige und hybride PCB |
Kupfergewicht: | 1 Unz (35 μm), 2 Unz (70 μm) |
Dielektrische Dicke | 20 Millimeter (0,508 mm), 31 Millimeter (0,787 mm), 62 Millimeter (1,575 mm) |
PCB-Größe: | ≤ 400 mm x 500 mm |
Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
Oberflächenveredelung: | Immersionsgold, HASL, Immersionssilber, Immersionstin, ENEPIG, OSP, Bares Kupfer, reines Gold etc. |
IsoClad 917 wird in verschiedenen elektronischen Systemen eingesetzt, darunter unter anderem konforme Antennen, Streifen- und Mikrobandkreisläufe, Führungssysteme und Radarsysteme.
In Bezug auf die Herstellung ist das Material IsoClad 917 mit einer Reihe von Werkzeugsystemen kompatibel.Standard- oder Mehrfachwerkzeuge, und vor- oder nach dem Stich abhängen von den Fähigkeiten und Vorlieben der Schaltungsanlage sowie den gewünschten Registrierungsanforderungen.Verwendung von SchlittenpinsEs wird empfohlen, Kupfer um Werkzeuglöcher zu halten, unabhängig von der gewählten Methode.
Um die Schichtregistrierung zu verbessern, empfiehlt es sich, ein mit dem gewählten Klebsystem kompatibles Strömungsmuster zwischen Schaltkreisen und um den Umfang der Platte anzuwenden.Die Erhaltung möglichst viel Kupfer wird zur Verbesserung der Schichtregistrierung beitragen.
