Produktdetails:
Zahlung und Versand AGB:
|
| Grundmaterial: | Rogers RO4534 0.508mm | Schichtzählung: | 2 Schichten |
|---|---|---|---|
| PWB-Stärke: | 0,6 Millimeter ±0.1 | PWB-Größe: | 88 x 98mm=1up |
| Lötmittelmaske: | grün | Silkscreen: | Weiß |
| Kupfernes Gewicht: | 1oz | Oberflächenende: | Immersions-Gold |

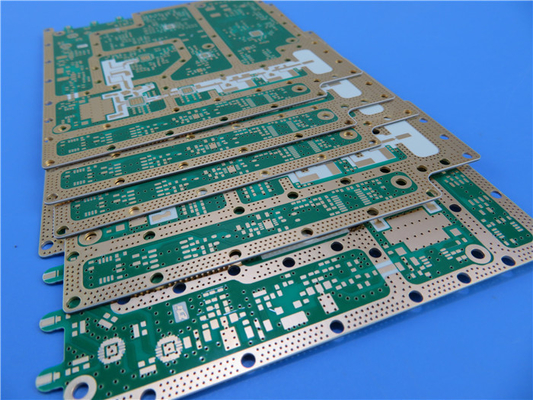

Hochfrequenzleiterplatte-Doppelschicht 20mil 0.508mm Rogers RO4534 mit Immersions-Gold
(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art Antenne Hochfrequenz-PWB, das auf Rogers RO4534 mit Substrat 20mil errichtet wird und beginnt Kupfer 0.5oz, beendete Kupfer 1oz. Es enthält dünne Linien mit 4mil weit und microvias mit 0.2mm Durchmesser. Das Oberflächenende auf Auflagen ist Immersionsgold mit Gold 0.05micron, grüner Lötmittelmaske und weißen Silkscreenlegenden. Es ist ein Doppelschichtbrett, das gemäß IPC-Klasse 2 fabriziert wird, und alle 50 Stücke sind für Versand vakuumverpackt.
PWB-Spezifikationen
| PWB-GRÖSSE | 88 x 98mm=1up |
| BRETT-ART | Doppeltes versah PWB mit Seiten |
| Zahl von Schichten | 2 Schichten |
| Oberflächenberg-Komponenten | JA |
| Durch Loch-Komponenten | NEIN |
| SCHICHT STACKUP | Kupfer ------- Oberschicht 17um (0,5 Unze) +plate |
| Rogers RO4534 0.508mm | |
| Kupfer ------- 17um (0,5 Unze) + Platte BOT Schicht | |
| TECHNOLOGIE | |
| Minimale Spur und Raum: | Mil 4 Mil/4 |
| Minimale/maximale Löcher: | 0,2 Millimeter/3,5 Millimeter |
| Zahl von verschiedenen Löchern: | 12 |
| Zahl von Bohrlöchern: | 895 |
| Zahl von Ausfräsungen: | 2 |
| Zahl von internen Ausschnitten: | 3 |
| Widerstand-Steuerung: | nein |
| Zahl des Goldfingers: | 0 |
| BRETT-MATERIAL | |
| Glasepoxid: | Rogers RO4534 0.508mm |
| Abschließende Folie extern: | 1,0 Unze |
| Abschließende Folie intern: | N/A |
| Abschließende Höhe von PWB: | 0,6 Millimeter ±0.1 |
| ÜBERZIEHEN UND BESCHICHTEN | |
| Oberflächenende | Immersions-Gold, 35% |
| Löten Sie Maske, auf zuzutreffen: | Beide Seiten |
| Lötmittel-Masken-Farbe: | Grün |
| Lötmittel-Masken-Art: | LPI |
| CONTOUR/CUTTING | Wegewahl |
| MARKIERUNG | |
| Seite der Teillegende | Bauteilseite |
| Farbe der Teillegende | Weiß |
| Hersteller Name oder Logo: | N/A |
| ÜBER | Überzogen durch Loch (PTH), minimale Größe 0.2mm. |
| FLAMIBILITY-BEWERTUNG | 94V-0 |
| MASS-TOLERANZ | |
| Entwurfsmaß: | 0,0059" |
| Brettüberzug: | 0,0029" |
| Bohrgerättoleranz: | 0,002" |
| TEST | 100% früherer Versand elektrischen Tests |
| ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| VERSORGUNGSBEREICH | Weltweit global. |
Unsere PWB-Fähigkeiten (2022)
| Schicht-Zählungen | 1-32 |
| Substrat-Material | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (hoher Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 hohes CTI>600V; Polyimide, HAUSTIER; Metallkern etc. |
| Maximale Größe | Fliegender Test: 900*600mm, Befestigungstest 460*380mm, kein Test 1100*600mm |
| Brett-Entwurfs-Toleranz | ±0,0059"(0.15mm) |
| PWB-Stärke | 0,0157" - 0,3937" (0.40mm--10.00mm) |
| Dickentoleranz (T≥0.8mm) | ±8% |
| Dickentoleranz (t<0.8mm) | ±10% |
| Dämmschicht-Stärke | 0,00295" - 0,1969" (0.075mm--5.00mm) |
| Minimale Bahn | 0,003" (0.075mm) |
| Minimaler Raum | 0,003" (0.075mm) |
| Äußere kupferne Stärke | 35µm--420µm (1oz-12oz) |
| Innere kupferne Stärke | 17µm--350µm (0.5oz - 10oz) |
| Bohrloch (mechanisch) | 0,0059" - 0,25" (0.15mm--6.35mm) |
| Fertiges Loch (mechanisch) | 0,0039" - 0,248" (0.10mm--6.30mm) |
| DiameterTolerance (mechanisch) | 0,00295" (0.075mm) |
| Ausrichtung (mechanisch) | 0,00197" (0.05mm) |
| Längenverhältnis | 12:1 |
| Lötmittel-Masken-Art | LPI |
| Min Soldermask Bridge | 0,00315" (0.08mm) |
| Min Soldermask Clearance | 0,00197" (0.05mm) |
| Stecker über Durchmesser | 0,0098" - 0,0236" (0.25mm--0.60mm) |
| Widerstand-Steuertoleranz | ±10% |
| Oberflächenende | HASL, HASL WENN, ENIG, Immersions-Zinn, Immersions-Silber, OSP, Goldfinger, reines Gold überzogenes etc. |
Unsere Vorteile
1. Breite Palette von Hochfrequenzmaterialien, von Rogers, von takonischem und krumme Tour usw.;
2. Mehr als Hochfrequenz-das PWB-Erfahrung der Jahre 19+;
3. Strenge WIP-Inspektion und Überwachung sowie Arbeitsanweisung;
4. Werkstatt 16000㎡;
5. Fähigkeit des Ertrages 30000㎡ pro Monat;
6. 8000 Arten PWBs pro Monat;
7. Auftrag der kleinen Menge ist verfügbar;
8. ISO9001, ISO14001, IATF16949, ISO13485, UL bestätigte;
9. Klasse 3 IPC-Klassen-2/IPC;
10. Lieferung rechtzeitig: >98%, Kundenbeanstandungsrate: <1>
Anhang: Typischer Wert von RO4534
| Eigentum | RO4534 | Richtung | Einheiten | Bedingung | Prüfmethode |
| Dielektrizitätskonstante, äh Prozess | 3,4 ± 0,08 | Z | - | 10 GHz/23℃ 2,5 Gigahertz | IPC-TM-650,2.5.5.5 |
| Verlustfaktor | 0,0022 | Z | - | 2,5 GHz/23℃ | IPC-TM-650, 2.5.5.5 |
| 0,0027 | 10 GHz/23℃ | ||||
| PIM (typisch) | -157 | - | dBc | Reflektiertes dBm 43 fegte Töne | Summitek 1900b PIM Analyzer |
| Durchschlagsfestigkeit | >500 | Z | V/mil | 0,51 Millimeter | IPC-TM-650, 2.5.6.2 |
| Masshaltigkeit | <0> | X, Y | mm/m (Mil/Zoll) | nach Ätzung | IPC-TM-650, 2.4.39A |
| Ausdehnungskoeffizient | 11 | X | ppm/℃ | ℃ -55 bis 288 | IPC-TM-650, 2.4.41 |
| 14 | Y | ||||
| 46 | Z | ||||
| Wärmeleitfähigkeit | 0,6 | - | Mit (m.K) | ℃ 80 | ASTM C518 |
| Feuchtigkeitsaufnahme | 0,06 | - | % | D48/50 | IPC-TM-650, 2.6.2.1 ASTM D570 |
| Tg | >280 | - | ℃ TMA | IPC-TM-650, 2.4.24.3 | |
| Dichte | 1,8 | - | gm/cm3 | - | ASTM D792 |
| Kupferne Schälfestigkeit | 6,3 (1,1) | - | lbs/in (N/mm) | 1 Unze. Edc-Postenlötmittelfloss | IPC-TM-650, 2.4.8 |
| Entflammbarkeit | NICHT FRANC | - | - | - | UL 94 |
| Bleifreier Prozess kompatibel | Ja | - | - | - | - |
