| Ausgangsmaterial: | AD255C 1,524 mm | Schicht-Zählung: | 2 Schichten |
|---|---|---|---|
| PWB-Stärke: | 1,6 Millimeter ±0.1 | PWB-Größe: | 98 x 100 mm = 1 nach oben |
| Kupfernes Gewicht: | 1oZ | Oberflächenende: | Immersionsgold |
| Markieren: | AD255C-Antennen-Leiterplatte,PWB-Antennen-Leiterplatte,Antenne der Doppelschicht-gedruckten Schaltung |
||

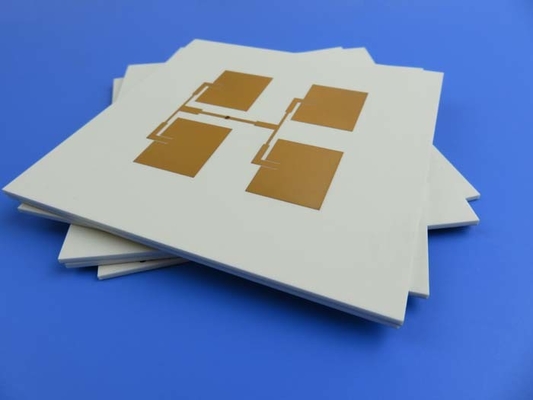

AD255C Hochfrequenz-PCB 60mil 1.524mm Antennen-Schaltplatte Doppelschicht mit Immersionsgold
(Druckplatten sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)
Allgemeine Beschreibung
Dies ist eine Art Antennen-PCB, die auf speziellen Antennen-Laminaten AD255C gebaut wurde.Herstellung auf 60 ml SubstratDie Boards sind mit einem Kupferplatten auf beiden Seiten beschichtet, ohne Lötmaske oder Seidenlack.Alle Bretter sind vor dem Versand elektrisch getestet..
PCB-Spezifikationen
| PCB-Größe | 98 x 100 mm = 1 nach oben |
| TYPE des Boards | Doppelseitige PCB |
| Anzahl der Schichten | 2 Schichten |
| Oberflächenbefestigungskomponenten | - Ja, das ist es. |
| Durch Lochkomponenten | Nein |
| Layer Stackup | Kupfer ------- 17um ((0,5 oz) + Platten-TOP-Schicht |
| AD255C 1,524 mm | |
| Kupfer ------- 17um ((0,5 oz) + Platte BOT Schicht | |
| Technik | |
| Mindestspuren und Raum: | 118 Mil / 118 Mil |
| Mindest- und Höchstlöcher: | 1.5 mm / 1,5 mm |
| Anzahl der verschiedenen Löcher: | 1 |
| Anzahl der Bohrlöcher: | 1 |
| Anzahl der geschliffenen Schlitze: | 0 |
| Anzahl der inneren Ausschnitte: | 0 |
| Impedanzkontrolle: | Nein |
| Zahl des Goldfingers: | 0 |
| BORT-Material | |
| Epoxiglas: | AD255C 1,524 mm |
| Endfolie äußerlich: | 10,0 Unzen |
| Endfolie im Inneren | N/A |
| Endhöhe der PCB: | 1.6 mm ± 0.1 |
| Beschichtung und Beschichtung | |
| Oberflächenbearbeitung | Immersion Gold, 90,8% |
| Lötmaske gilt für: | N/A |
| Farbe der Lötmaske: | N/A |
| Typ der Lötmaske: | N/A |
| Kontur/Schnitt | Routing |
| Markierung | |
| Seite der Komponentenlegende | N/A |
| Farbe der Komponentenlegende | N/A |
| Herstellername oder -logo: | N/A |
| Durch | Durchlöchert (PTH), Mindestgröße 1,5 mm. |
| BEMERKUNG der Entflammbarkeit | 94V-0 |
| Dimensionstoleranz | |
| Ausmaß des Umrisses: | 0.0059" |
| Plattierung: | 0.0029" |
| Toleranz für Bohrungen: | 0.002" |
| TEST | 100% elektrischer Test vor der Lieferung |
| Art der zu liefernden Kunstwerke | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| Dienstleistungsbereich | Weltweit, weltweit. |
Unsere Vorteile
1Mehr als 19 Jahre Erfahrung mit Hochfrequenz-PCBs;
2- Förderfähige Produkte: > 99%
3. ISO9001, ISO14001, ISO13485, UL zertifizierte Produktionsstätte;
4. 16000 m2 Werkstatt; 30000 m2 Produktionskapazität pro Monat;
5. Erfahrene Verkäufer bieten qualifizierte Kundendienstleistungen;
6Keine Mindestbestellmenge und eine kostengünstige Probe;
7. Prototyp-PCB-Fähigkeit und Volumenproduktion;
8. Beschwerdequote der Kunden: < 1%
9. IPC-Klasse 2 / IPC-Klasse 3;
10... mit Sitz in China und weltweiter Verbreitung.
Unsere PCB-Kapazität (2022)
| Parameter | Wert |
| Anzahl der Schichten | 1 bis 32 |
| Substratmaterial | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der in Anhang I der Verordnung (EG) Nr. 396/2005 genannten Verbrennungswerte.;RT/Duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z;PTFE F4B (DK2).2 DK2,65 DK2,85 DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; Nelco N4000, N9350, N9240; FR-4 (Hoch Tg S1000-2M, TU-872 SLK, TU-768, IT-180A usw.), FR-4 Hohe CTI> 600V; Polyimid,PET Metallkern usw. |
| Höchstgröße | Flugprüfung: 900*600mm, Befestigungsprüfung 460*380mm, keine Prüfung 1100*600mm |
| Toleranz im Rahmen des Vorstands | ±0.0059" (0.15 mm) |
| PCB-Dicke | 0.0157" - 0.3937" (0,40mm--10.00mm) |
| Ausnahme für die in Anhang I der Verordnung (EG) Nr. 1907/2006 vorgesehenen Prüfungen. | ± 8% |
| Ausnahme für die in Anhang I der Verordnung (EG) Nr. 1907/2006 vorgesehenen Fahrzeuge | ± 10% |
| Isolationsschichtdicke | 0.00295" - 0.1969" (0.075mm - 5.00mm) |
| Mindeststrecke | 0.003" (0,075 mm) |
| Mindestfläche | 0.003" (0,075 mm) |
| Außen Kupferdicke | 35 μm bis 350 μm (1 oz bis 10 oz) |
| Innere Kupferdicke | 17 μm-350 μm (0,5 oz - 10 oz) |
| Bohrloch (mechanisch) | 0.0079" - 0,25" (0,2mm - 6,35mm) |
| Fertiges Loch (mechanisch) | 0.0039"-0.248" (0,10mm-6,30mm) |
| Durchmesser Toleranz (mechanisch) | 0.00295" (0,075mm) |
| Registrierung (mechanisch) | 0.00197" (0,05 mm) |
| Bildverhältnis | 12:1 |
| Typ der Lötmaske | LPI |
| Min Soldermask Brücke | 0.00315" (0,08mm) |
| Min. Schweißmaskenfreiheit | 0.00197" (0,05 mm) |
| Stecker über Durchmesser | 0.0098" - 0,0236" (0,25mm-0,60mm) |
| Toleranz für die Impedanzkontrolle | ± 10% |
| Oberflächenbearbeitung | HASL, HASL LF, ENIG, Immersion Tin, Immersion Silber, OSP, Gold Finger, reines Gold beschichtet usw. |
