5.0mm Hochfrequenzleiterplatte-Alternativehohes DK-Rf-PWB

5.0mm High Frequency Printed Circuit Board Alternative High DK RF PCB
5.0mm High Frequency Printed Circuit Board Alternative High DK RF PCB 5.0mm High Frequency Printed Circuit Board Alternative High DK RF PCB

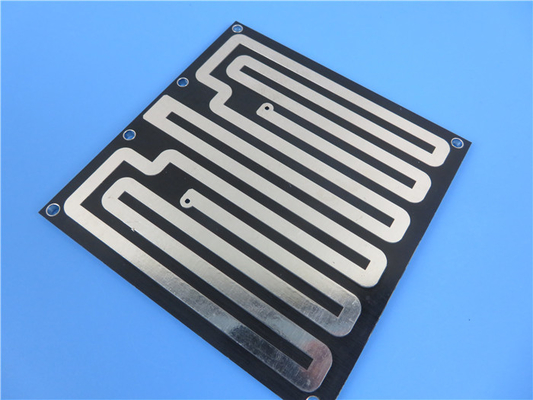

Großes Bild :  5.0mm Hochfrequenzleiterplatte-Alternativehohes DK-Rf-PWB

Produktdetails:
Herkunftsort: China
Markenname: Bicheng
Zertifizierung: UL, ISO9001, IATF16949
Modellnummer: BIC-184.V1.0
Zahlung und Versand AGB:
Min Bestellmenge: 1pcs
Preis: USD9.99-99.99
Verpackung Informationen: Vakuum bags+Cartons
Lieferzeit: 8-9 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000PCS pro Monat
Ausführliche Produkt-Beschreibung
Ausgangsmaterial: TP-1/2 5,0 mm Schicht-Zählung: 2 Schichten
PWB-Stärke: 5.1 mm ± 0.12 PWB-Größe: 50 x 61 mm = 1 nach oben
Lötmittel-Maske: Schwarz Kupfernes Gewicht: 1oZ
Oberflächenende: HASL bleifrei
Markieren:

5.0mm Leiterplatte

,

Hohes DK-Rf-PWB-Brett

,

Doppeltes mit Seiten versehenes Rf-PWB-Brett



5.0 mm TP-1/2 HochfrequenzAlternative für LeiterplattenHochDKRFPCB

(Druckplatten sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)



Allgemeine Beschreibung

Es handelt sich um eine Art Mikrowellen-PCB, die auf dem TP-1/2-Substrat von Wangling® (DK 10.0) aufgebaut ist.Oberflächenabschluss ist heißluftgelöst (HASL) mit schwarzer Lötmaske. Beide Schichten sind 1 Unze Kupfer fertiggestellt. Die Platten werden nach IPC 6012 Klasse 2 hergestellt, wobei die mitgelieferten Gerber-Daten verwendet werden. Alle 20 Platten werden zur Versendung verpackt.



PCB-Spezifikationen

PCB-Größe 50 x 61 mm = 1 nach oben
TYPE des Boards Doppelseitige PCB
Anzahl der Schichten 2 Schichten
Oberflächenbefestigungskomponenten - Ja, das ist es.
Durch Lochkomponenten Nein
Layer Stackup Kupfer ------- 17um ((0,5 oz) + Platten-TOP-Schicht
TP-1/2 5,0 mm
Kupfer ------- 17um ((0,5 oz) + Platte BOT Schicht
Technik
Mindestspuren und Raum: 197 Mil / 118 Mil
Mindest- und Höchstlöcher: 2.0 mm / 6.0 mm
Anzahl der verschiedenen Löcher: 2
Anzahl der Bohrlöcher: 8
Anzahl der geschliffenen Schlitze: 0
Anzahl der inneren Ausschnitte: 0
Impedanzkontrolle: Nein
Zahl des Goldfingers: 0
BORT-Material
Epoxiglas: TP-1/2 5,0 mm, DK 10.0
Endfolie äußerlich: 10,0 Unzen
Endfolie im Inneren N/A
Endhöhe der PCB: 5.1 mm ± 0.12
Beschichtung und Beschichtung
Oberflächenbearbeitung HASL ohne Blei
Lötmaske gilt für: Oberste Schicht
Farbe der Lötmaske: Schwarz
Typ der Lötmaske: LPI
Kontur/Schnitt Routing
Markierung
Seite der Komponentenlegende N/A
Farbe der Komponentenlegende N/A
Herstellername oder -logo: N/A
Durch Durchlöchert (PTH), Mindestgröße 2,0 mm.
BEMERKUNG der Entflammbarkeit 94V-0
Dimensionstoleranz
Ausmaß des Umrisses: 0.0059"
Plattierung: 0.0029"
Toleranz für Bohrungen: 0.002"
TEST 100% elektrischer Test vor der Lieferung
Art der zu liefernden Kunstwerke E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
Dienstleistungsbereich Weltweit, weltweit.



5.0mm Hochfrequenzleiterplatte-Alternativehohes DK-Rf-PWB 0



Zu den typischen Anwendungen dieses Materials gehören Kollisionsvermeidungssysteme für Flugzeuge, GPS-Antennen, Mikroband-Patch-Antennen, passive Komponenten und Satellitenkomponenten.



Typischer Wert von TP-1/2

Name Prüfungszustand Einheit Wert
Dichte Normalzustand G/cm3 1.0 bis 2.9
Feuchtigkeitsabsorption Eintauchen in destilliertes Wasser von 20 ± 2°Cfür 24 Stunden % ≤ 002
Schälfestigkeit In normaler Form N/cm ≥ 6
In einer Umgebung mit wechselnder Luftfeuchtigkeit und Temperatur: N/cm ≥ 4
Betriebstemperatur Hoch-Niedrigtemperatur-Schrank °C - 100- Ich weiß.+ 150(Die Verarbeitungstemperatur darf 200 °C nicht überschreiten.°C)
Wärmeleitfähigkeit -55 bis 288°C W / m / k 0.6
CTE Temperaturanstieg von 96°Cpro Stunde   < 6 × 10- 5
Schrumpfungsfaktor 2 Stunden in kochendem Wasser % 0.0004
Oberflächenwiderstand 500 V Gleichstrom Normalzustand M.Ω ≥ 1 × 107
500 V Gleichstrom Konstante Luftfeuchtigkeit und Temperatur M.Ω ≥ 1 × 105
Volumenwiderstand Normalzustand MΩ.cm ≥ 1 × 109
Konstante Luftfeuchtigkeit und Temperatur   ≥ 1 × 106
Dielektrische Oberflächenfestigkeit Normalzustand Kv/mm ≥ 15
Konstante Luftfeuchtigkeit und Temperatur   ≥ 12
Dielektrische Konstante 10 GHz Ehr 3- Ich weiß nicht.6, 10.2, 10.5, 11, 16, 20, 22(± 2%)(DK kann angepasst werden)
Verlustfaktor 10 GHz Tgδ(εr 3-11) ≤ 1 × 10-3
Tgδ(εr 12 bis 22) ≤ 1,5 × 10-3



Andere verfügbare Hochfrequenzmaterialien

Für die Berechnung der Verbrennungsmenge ist der Gesamtbetrag der Verbrennungsmenge zu berücksichtigen, die für die Berechnung der Verbrennungsmenge verwendet wird.



Rogers RT/Duroid 5880, RT/Duroid 5870, RT/Duroid 6002, RT/Duroid 6010, RT/Duroid 6035HTC usw.



Rogers TMM4, TMM10, Kappa 438 usw.



PTFE F4B DK2.2DK2.65



Taconic TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, RF-35, TLF-35, RF-60A, RF-60TC, RF-35, RF-35A2, RF-45, TRF-45, RF-10 usw.



AD450, AD600, AD1000, TC350 usw.
