TRF-45 keramisches gefülltes PTFE takonisches HochfrequenzpWB für GPS-Antenne

TRF-45 High Frequency Ceramic Filled PTFE Taconic PCB For GPS Antenna
TRF-45 High Frequency Ceramic Filled PTFE Taconic PCB For GPS Antenna TRF-45 High Frequency Ceramic Filled PTFE Taconic PCB For GPS Antenna TRF-45 High Frequency Ceramic Filled PTFE Taconic PCB For GPS Antenna TRF-45 High Frequency Ceramic Filled PTFE Taconic PCB For GPS Antenna

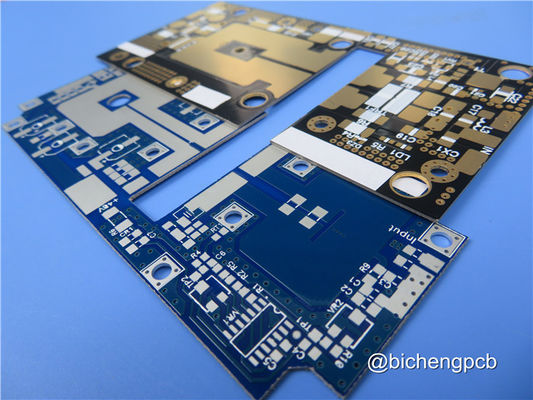

Großes Bild :  TRF-45 keramisches gefülltes PTFE takonisches HochfrequenzpWB für GPS-Antenne

Produktdetails:
Herkunftsort: CHINA
Markenname: Bicheng
Zertifizierung: UL, ISO9001, IATF16949
Modellnummer: BIC-175.V1.0
Zahlung und Versand AGB:
Min Bestellmenge: 1PCS
Verpackung Informationen: Vakuum bags+Cartons
Lieferzeit: 8-9 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000PCS pro Monat
Ausführliche Produkt-Beschreibung
Grundmaterial: Keramisches gefülltes PTFE Schichtanzahl: Doppeltes mit Seiten versehenes PWB, mehrschichtiges PWB, hybrides PWB
PWB-Stärke: 8mil (0.20mm), 16mil (0.41mm), 24mil (0.61mm), 32mil (0.81mm), 40mil (1.02mm), 64mil (1.63mm), 120mi PCB-Größe: ≤400 mm x 500 mm
Lötmittelmaske: Grün, Schwarz, Blau, Gelb, Rot usw. Kupfergewicht: 0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm)
Oberflächenende: Bloßes Kupfer, HASL, ENIG, Immersionssilber, Immersionszinn, OSP ETC….
Markieren:

Keramisches gefülltes PTFE takonisches PWB

,

GPS-Antenne takonisches PWB

,

Satellitenradio 8mil takonisches PWB



Hochfrequenz-takonische hohe Wärmeleitfähigkeits-Leiterplatte PWBs TRF-45

(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)



Hallo jeder,

Heute werden wir über eine Art Leiterplatte auf dämpfungsärmer Keramischfülle PTFE sprechen: Hochfrequenz-PWB TRF-45.



TRF-45 ist eine neue Generation verlustarmen, thermisch-stabilen PWB-Materials mit DK (Dielektrizitätskonstante) 4,5 +/- 0,15, DF (Verlustfaktor) 0,0035, Wärmeleitfähigkeit 0,43 W/m-K. Es ist das Spinnenglas, das für erhöhte Masshaltigkeit verstärkt wird und mit takonischer Sachkenntnis in der keramischen Technologie verbunden ist.



TRF-45 keramisches gefülltes PTFE takonisches HochfrequenzpWB für GPS-Antenne 0



TRF-45 keramisches gefülltes PTFE takonisches HochfrequenzpWB für GPS-Antenne 1



Über uns

Im Jahre 2003 gegründet, ist Shenzhen Bicheng Electronics Technology Co., Ltd ein hergestellter Hochfrequenz-PWB-Lieferant und -exporteur in Shenzhen China und weltweit trennt zelluläre Basisstationsantenne, Satellit, passive Hochfrequenzkomponenten, Mikrobandleiterlinie und Bandlinie Stromkreis, Millimeterwellenausrüstung, Radarsysteme, digitale Hochfrequenzantenne und andere Felder für 18 Jahre. Unser Hochfrequenz-PCBs werden hauptsächlich auf 3 materiellen Hochfrequenzmarken errichtet: Rogers Corporation, takonisch und krumme Tour. Dielektrizitätskonstantestrecken von 2,2 bis 10,2 etc.



Wir haben auch Abteilungen der FR-4 Leiterplatte, flexible Stromkreise und Metallkern PCBs kennzeichnete als Prototypen, kleine Läufe zur Massenproduktion. Wir auch aktiv erforschen und bauen solche hohen Mehrwert-PWB-Projekte als HDI, schnelle Drehung, Widerstandsteuerung, schweres Kupfer und Rückwandbrett etc. auf. Dieses hat unsere PWB-Produkte eine effektive Verlängerung und eine Komplementierung erzeugen gelassen sowie Bildung von der integrierten Produktserie, die von billigem bis zu Spitzen reicht.



Unser PCBs werden für eine Vielzahl von Zwecken, einschließlich, aber nicht beschränkt auf, Computervernetzung, Sicherheit und Überwachung, Stromversorgung, Telekommunikation, Kfz-Elektronik, medizinischer Apparat und Instrumente, Nationalverteidigung und industrielle Ausrüstung etc. verwendet.



Wir können Sie mit Prototypen, kleinen Reihen und Massenproduktion PWBs versehen. Alle mögliche Fragen, fühlen bitte sich frei, mit uns in Verbindung zu treten.

Dank für Ihre Lesung.



Typischer Wert von TRF-45

Eigentum Prüfmethode Einheit Wert
Material / / RF-45
Dielektrizitätskonstante @ 10GHz IPC-TM-650 2.5.5.5 .1 (m) / 4,5
Verlustfaktor @ 10GHz IPC-TM-650 2.5.5.5 .1 (m) / 0,0035
Feuchtigkeitsaufnahme IPC-TM-650 2.6.2.1 % ≤0.06
Biegefestigkeit (Längs) IPC-TM-650.2.4.4 lbs/in (N/mm2) 17000 (177)
Biegefestigkeit (quer) IPC-TM-650 2.4.4 lbs/in (N/mm2) 15000 (103)
Schälfestigkeit IPC-TM-650 2.4.8 (Wärmebelastung) lbs/in (N/mm) >8 (>1.4)
Wärmeleitfähigkeit ASTM F 433 W/m/K 0,43
Spezifischer Durchgangswiderstand IPC-TM-650 2.5.17.1 Mohm/cm 8,0 x 107
Oberflächenwiderstandskraft IPC-TM-650.2.5.17.1 Mohm 3,0 x 107
CTE (X) ASTM D 3386 (TMA) ppm/℃ 9
CTE (Y) ASTM D 3386 (TMA) ppm/℃ 9
CTE (Z) ASTM D 3386 (TMA) ppm/℃ 40



Typische Anwendungen

Satellitenradio

RFID

GPS-Antenne



Unsere PWB-Fähigkeit (TRF-45)

PWB-Material: Keramisches gefülltes PTFE
Bezeichnung: TRF-45
Dielektrizitätskonstante: 4,5
Verlustfaktor 0,0035 10GHz
Schichtzählung: Doppeltes mit Seiten versehenes PWB, mehrschichtiges PWB, hybrides PWB
Kupfernes Gewicht: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
PWB-Stärke: 8mil (0.20mm), 16mil (0.41mm), 24mil (0.61mm), 32mil (0.81mm), 40mil (1.02mm), 64mil (1.63mm), 120mil (3.05mm)
PWB-Größe: ≤400mm X 500mm
Lötmittelmaske: Grünes, schwarzes, blaues, gelbes, rotes etc.
Oberflächenende: Bloßes Kupfer, HASL, ENIG, Immersionssilber, Immersionszinn, OSP ETC….



TRF-45 keramisches gefülltes PTFE takonisches HochfrequenzpWB für GPS-Antenne 2
