| Grundmaterial: | Glasverstärkter Kohlenwasserstoff keramisch | Schichtzählung: | Doppelschichtige, mehrschichtige, Hybrid-Leiterplatte |
|---|---|---|---|
| PWB-Stärke: | 20mil (0.508mm), 30mil (0.762mm), 40mil (1.016mm), 60mil (1.524mm) | PWB-Größe: | ≤400 mm x 500 mm |
| Lötmittelmaske: | Grünes, schwarzes, blaues, gelbes, rotes etc. | Kupfernes Gewicht: | 0.5oz (17 µm), 1oz (35µm) |
| Oberflächenende: | Bloßes Kupfer, HASL, ENIG, OSP ETC…. | ||
| Markieren: | Rogers Microwave Ceramic Circuit Board,Keramische Leiterplatte 60mil,Mehrschichtige keramische Leiterplatte OSP |
||

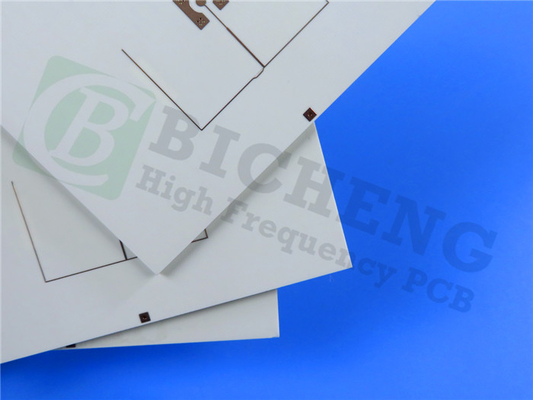

RogersMikrowellePlatine aufgebaut auf Kappa 43860mil1.524mm DK4.38mit Immersionsgold fürDrahtlose Messgeräte
(Leiterplatten sind maßgeschneiderte Produkte, die gezeigten Bilder und Parameter dienen nur als Referenz)
Rogers Kappa 438-Laminate wurden unter Verwendung eines glasfaserverstärkten Kohlenwasserstoff-Keramiksystems entwickelt, das eine überlegene Hochfrequenzleistung und eine kostengünstige Schaltungsherstellung bietet, was zu einem verlustarmen Material führt, das mit Standard-Epoxid/Glas-Verfahren (FR-4) hergestellt werden kann.Kappa 438-Laminate verfügen außerdem über die Flammschutzklasse UL 94 V-0 und sind mit bleifreien Lötprozessen kompatibel.
Kappa 438-Laminate bieten Dielektrizitätskonstanten (Dk), die auf die branchenüblichen FR-4-Normen zugeschnitten sind, was die Umstellung bestehender FR-4-Designs erleichtert, wenn eine bessere elektrische Leistung erforderlich ist.
Merkmale
1. Plattform aus glasfaserverstärktem Kohlenwasserstoff-Duroplast
2. Dk von 4,38 ist auf die FR-4-Industriestandardnormen zugeschnitten
3. Engere Dk- und Dickentoleranz als FR-4
4. Niedriger CTE der Z-Achse von 42 ppm/°C
5. Hohe Tg von > 280°C TMA
6. Erfüllt die Anforderungen von UL 94-V0
Vorteile
1. Einfache Herstellung und Montage von Leiterplatten gemäß FR-4
2. Design Dk ermöglicht eine einfache Umrüstung bestehender FR-4-Designs, die eine bessere elektrische Leistung erfordern
3. Konsistente Schaltungsleistung
4. Verbesserte Designflexibilität und Zuverlässigkeit plattierter Durchgangslöcher
5. Automatisierte Montage kompatibel
Typische Anwendungen:
1. Carrier-Grade-WLAN/Licensed Assisted Access (LAA)
2. Kleine Zellen und verteilte Antennensysteme (DAS)
3. Fahrzeug-zu-Fahrzeug-/Fahrzeug-zu-Infrastruktur-Kommunikation (V2X)
4. Internet der Dinge (IoT)
Segmente: Smart Home und Wireless Meter
Unsere PCB-Fähigkeit (Kappa 438)
| PCB-Material: | Glasverstärkte Kohlenwasserstoffkeramik |
| Bezeichnung: | Kappa 438 |
| Dielektrizitätskonstante: | 4.38 |
| Anzahl der Ebenen: | Doppelschicht-, Mehrschicht-, Hybrid-Leiterplatte |
| Kupfergewicht: | 0,5 oz (17 µm), 1 oz (35 µm) |
| Leiterplattendicke: | 20 mil (0,508 mm), 30 mil (0,762 mm), 40 mil (1,016 mm), 60 mil (1,524 mm) |
| PCB-Größe: | ≤400 mm x 500 mm |
| Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenfinish: | Blankes Kupfer, HASL, ENIG, OSP usw. |
Datenblatt von Kappa 438 Laminat
| Eigentum | Typischer Wert Kappa 438 | Richtung | Einheiten | Zustand | Testmethode |
| Dielektrizitätskonstante, ähm Design | 4.38 | Z | - | 2,5 GHz | Differenzielle Phasenlängenmethode |
| Verlustfaktor tan, d | 0,005 | Z | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 |
| Wärmekoeffizient der Dielektrizitätskonstante e | -21 | - | ppm/°C | 10 GHz (-50 bis 150 °C) | Geändert IPC-TM-650 2.5.5.5 |
| Volumenwiderstand | 2,9 x 109 | - | MΩ·cm | COND A | IPC-TM-650 2.5.17.1 |
| Oberflächenwiderstand | 6,2 x 107 | - | MΩ | COND A | IPC-TM-650 2.5.17.1 |
| Elektrische Stärke | 675 | Z | V/mil | - | IPC-TM-650 2.5.6.2 |
| Zugfestigkeit | 16 12 | MD CMD | kpsi | - | ASTM D3039/D3039-14 |
| Biegefestigkeit | 25 19 | MD CMD | kpsi | - | IPC-TM-650 2.4.4 |
| Dimensionsstabilität | -0,48-0,59 | MD CMD | mm/m | - | IPC-TM-650 2.4.39a |
| Der Wärmeausdehnungskoeffizient | 13 | X | ppm/°C | -55 bis 288 °C | IPC-TM-650 2.4.41 |
| 16 | Y | ||||
| 42 | Z | ||||
| Wärmeleitfähigkeit | 0,64 | Z | W/(mK) | 80°C | ASTM D5470 |
| Zeit bis zur Delaminierung (T288) | >60 | - | Protokoll | 288°C | IPC-TM-650 2.4.24.1 |
| Tg | >280 | - | °C TMA | - | IPC-TM-650 2.4.24.3 |
| Td | 414 | - | °C | - | IPC-TM-650 2.3.40 |
| Feuchtigkeitsaufnahme | 0,07 | - | % | 24/23 | IPC-TM-650 2.6.2.1 |
| Elastizitätsmodul | 2264 2098 | MD CMD | kpsi | - | ASTM D3039/D3039-14 |
| Flexmodul | 2337 2123 | MD CMD | kpsi | - | IPC-TM-650 2.4.4 |
| Bogen | 0,03 | - | % | - | IPC-TM-650 2.4.22C |
| Twist | 0,08 | - | % | - | IPC-TM-650 2.4.22C |
| Kupferschälfestigkeit nach thermischer Belastung | 5.8 | - | Pfund/Zoll | 1 oz (35 µm) Folie | IPC-TM-650 2.4.8 |
| Entflammbarkeit | V-0 | - | - | - | UL 94 |
| Spezifisches Gewicht | 1,99 | - | g/cm3 | - | ASTM D792 |
| Kompatibel mit bleifreien Prozessen | Ja | - | - | - |
