Schicht 0.5oz Rogers 4003 Hochfrequenz-multi PWB-UL 4 Schicht PWB

Rogers 4003 High Frequency 0.5oz Multi Layer PCB UL 4 Layer PCB
Rogers 4003 High Frequency 0.5oz Multi Layer PCB UL 4 Layer PCB Rogers 4003 High Frequency 0.5oz Multi Layer PCB UL 4 Layer PCB Rogers 4003 High Frequency 0.5oz Multi Layer PCB UL 4 Layer PCB Rogers 4003 High Frequency 0.5oz Multi Layer PCB UL 4 Layer PCB Rogers 4003 High Frequency 0.5oz Multi Layer PCB UL 4 Layer PCB

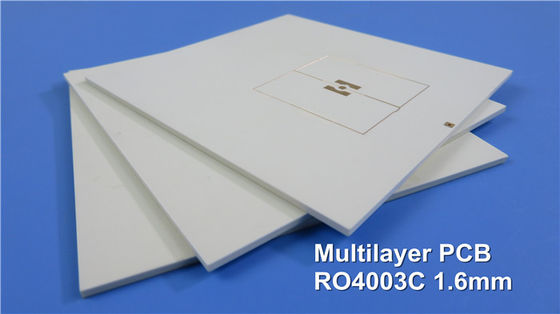

Großes Bild :  Schicht 0.5oz Rogers 4003 Hochfrequenz-multi PWB-UL 4 Schicht PWB

Produktdetails:
Herkunftsort: China
Markenname: Bicheng
Zertifizierung: UL, ISO9001, IATF16949
Modellnummer: BIC-161.V1.0
Zahlung und Versand AGB:
Min Bestellmenge: 1pcs
Verpackung Informationen: Vakuum bags+Cartons
Lieferzeit: 8-9 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000pcs pro Monat
Ausführliche Produkt-Beschreibung
Schichtzählung: Mehrschichtig PWB-Stärke: 1.6mm
PWB-Größe: ≤400mm X 500mm Kupfernes Gewicht: 0.5oz (17 µm), 1oz (35µm),
Oberflächenende: Bloßes Kupfer, HASL, ENIG, OSP ETC….
Markieren:

Multi PWB Schicht ULs

,

multi Schicht 0.5oz PWB

,

Rogers 4 Schicht PWB

4-Schicht Rogers Hochfrequenz-PWB-Brett errichtet auf 16 Mil RO4003C für LNB für Direct Sendungs-Satelliten

(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)

Hallo jeder,

Heute werden wir über 2 Arten PWB die Hochfrequenz mit 4 Schichten sprechen machten auf Kern 16mil von RO4003C.

Das Brett ist als Struktur der Schicht 4 entworfen, weil 4 Schicht PWB verhältnismäßig einfach und billig ist, das hilfreich ist, einen neuen Markt zu erschließen.

Lassen Sie uns den Stapel-oben zuerst sehen.

Schicht 0.5oz Rogers 4003 Hochfrequenz-multi PWB-UL 4 Schicht PWB 0

Betrachtung vom Vorankommungn, können wir sehen, dass die 1. Schicht bis die 2. Schicht und die 4. Schicht bis die 3. Schicht Kern 12mil des Kernes RO4003C und 16mil von RO4003C sind, hat der Kern Stärke geregelt, die zur elektrischen Länge von Rf-Linien auf der Leiterplatte sehr wichtig ist, und die 2 Kerne werden verpfändet, indem man Film - Prepreg verpfändet.

Zur Zeit gibt es 2 Arten pp., die in mehrschichtigen Hochfrequenz-PWBs benutzt werden. Der ist Nichtleiter FR-4 und Hochfrequenznichtleiter, wie RO4450F, Cuclad 6250, takonisches FastRise-28 (FR-28) etc.

Kupfernes Gewicht auf innerer Schicht ist halbe Unzen, äußere Schichten 1 Unze. Blinde vias werden auf beide Kerne gebohrt.

Schicht 0.5oz Rogers 4003 Hochfrequenz-multi PWB-UL 4 Schicht PWB 1

Das 2. Brett ist ein Misch-PWB, wird FR-4 auf Schicht 3 verwendet und Schicht 4, Hochfrequenzsignal übertragen auf Hochfrequenzsubstrat: L1 und L2. Entsprechend den tatsächlichen Anwendungen können die Stärke des dielektrischen Materials und FR-4 justiert werden.

Schicht 0.5oz Rogers 4003 Hochfrequenz-multi PWB-UL 4 Schicht PWB 2

Die Anwendung 16mil RO4003C hybriden PWBs ist, wie modulares Oszilloskop, Antennenkombinator breit, ausgeglichener Verstärker, 4G Antenne etc.

Die Vorteile 16mil RO4003C hybriden PWBs werden gezeigt, wie folgt:

1) RO4003C weist eine stabile Dielektrizitätskonstante über einem breiten Frequenzbereich auf. Dieses macht es ein ideales Substrat für Breitbandanwendungen.

2) Die Verringerung des Signalverlustes in der Hochfrequenzanwendung trifft die Entwicklung braucht von der Kommunikationstechnologie.

3) Kosten verringert über StapelUPS mit allem dämpfungsärmen Material;

Schicht 0.5oz Rogers 4003 Hochfrequenz-multi PWB-UL 4 Schicht PWB 3

Standardstärke von RO4003C sind 0,008" (0.203mm), 0,012" (0.305mm), 0,016" (0.406mm), 0,020" (0.508mm), 0,032" (0.813mm) und 0,060" (1.524mm). Dieses sind Stärke im Haus verfügbar. Begrüßen Sie Ihr Patronat.

Leistungsblatt von Rogers 4003C (RO4003C)

Typischer Wert RO4003C
Eigentum RO4003C Richtung Einheiten Bedingung Prüfmethode
Dielektrizitätskonstante, εProcess 3.38±0.05 Z 10 GHz/23℃ IPC-TM-650 2.5.5.5 klemmte Stripline fest
Dielektrizitätskonstante, εDesign 3,55 Z 8 bis 40 Gigahertz Differenziale Phasen-Längen-Methode
Ableitung Factortan, δ 0,0027
0,0021
Z 10 GHz/23℃
2,5 GHz/23℃
IPC-TM-650 2.5.5.5
Thermischer Koeffizient ε +40 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Spezifischer Durchgangswiderstand 1,7 x 1010 MΩ.cm COND A IPC-TM-650 2.5.17.1
Oberflächenwiderstandskraft 4,2 x 109 COND A IPC-TM-650 2.5.17.1
Elektrische Stärke 31.2(780) Z Kv/mm (v/mil) 0.51mm (0,020") IPC-TM-650 2.5.6.2
Dehnbarer Modul 19.650 (2.850)
19.450 (2.821)
X
Y
MPa (ksi) Funktelegrafie ASTM D 638
Dehnfestigkeit 139 (20,2)
100 (14,5)
X
Y
MPa (ksi) Funktelegrafie ASTM D 638
Biegefestigkeit 276
(40)
MPa
(kpsi)
IPC-TM-650 2.4.4
Masshaltigkeit <0>X, Y mm/m
(Mil/Zoll)
nach etch+E2/150℃ IPC-TM-650 2.4.39A
Ausdehnungskoeffizient 11
14
46
X
Y
Z
ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280 ℃ TMA IPC-TM-650 2.4.24.3
TD 425 ℃ TGA ASTM D 3850
Wärmeleitfähigkeit 0,71 W/M/oK 80℃ ASTM C518
Feuchtigkeitsaufnahme 0,06 % 48hours Immersion 0,060"
Beispieltemperatur 50℃
ASTM D 570
Dichte 1,79 gm/cm3 23℃ ASTM D 792
Kupferne Schale Stength 1,05
(6,0)
N/mm
(pli)
nach Lötmittelfloss 1 Unze.
Edc-Folie
IPC-TM-650 2.4.8
Entflammbarkeit N/A UL 94
Bleifreier Prozess kompatibel Ja
