20.7mil Doppelschicht-Leiterplatte-Kohlenwasserstoff RO 4003C LoPro keramisch

20.7mil RO 4003C LoPro Double Layer Printed Circuit Board Hydrocarbon Ceramic
20.7mil RO 4003C LoPro Double Layer Printed Circuit Board Hydrocarbon Ceramic 20.7mil RO 4003C LoPro Double Layer Printed Circuit Board Hydrocarbon Ceramic 20.7mil RO 4003C LoPro Double Layer Printed Circuit Board Hydrocarbon Ceramic

Großes Bild :  20.7mil Doppelschicht-Leiterplatte-Kohlenwasserstoff RO 4003C LoPro keramisch

Produktdetails:
Herkunftsort: China
Markenname: Bicheng
Zertifizierung: UL, ISO9001, IATF16949
Modellnummer: BIC-131.V1.0
Zahlung und Versand AGB:
Min Bestellmenge: 1pcs
Preis: USD9.99-99.99
Verpackung Informationen: Vakuum bags+Cartons
Lieferzeit: 8-9 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000pcs pro Monat
Ausführliche Produkt-Beschreibung
Grundmaterial: Kohlenwasserstoff-keramische Laminate Schichtzählung: Doppelschichtige, mehrschichtige, Hybrid-Leiterplatte
PWB-Größe: ≤400 mm x 500 mm PWB-Stärke: 12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil (0.526mm), 32.7mil (0.831mm), 60.7mil (1.542mm)
Lötmittelmaske: Grünes, schwarzes, blaues, gelbes, rotes etc. Coppweight: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Surfacre-Ende: Bloßes Kupfer, HASL, ENIG, OSP, Immersionszinn ETC….
Markieren:

Leiterplatte der Doppelschicht-20.7mil

,

Doppelschicht-Leiterplatte RO4003C LoPro

,

Doppelt-Seite PWB RO4003C LoPro

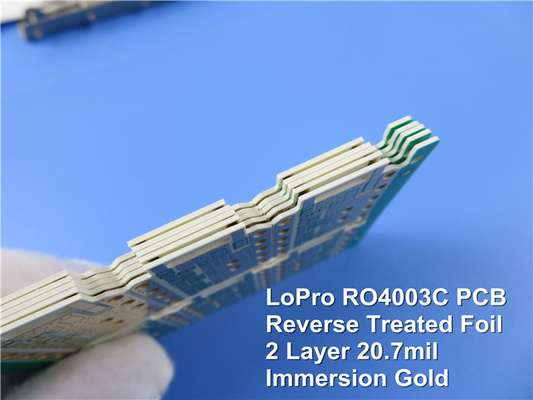

Doppelschicht Rogers PWB errichtete auf 20,7behandelterFolieMilRO4003CLoProRückseitefür lärmarmen Block.

(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)



Laminate RO4003C LoPro eines eigenen Rogers Technologie einsetzen, die Rückseite behandelte Folie zu Standard-RO4003C-Nichtleiter verpfänden lässt. Dieses ergibt ein Laminat mit niedrigem Leiterverlust für verbesserte Einfügungsdämpfungs- und Signalintegrität beim Beibehalten aller weiteren wünschenswerten Attribute des Standard-lamellenförmig angeordneten Systems RO4003C.



Eigenschaften und Nutzen:

RO4003C-Materialien sind verstärkter Kohlenwasserstoff/keramische Laminate mit sehr flacher Rückseite behandelten Folie.

1. Niedrigere Einfügungsdämpfung

2. Niedriges PIM

3. Erhöhte Signalintegrität

4. Hohe Stromkreisdichte



Niedriger Z-Achsenausdehnungskoeffizient

1. Mehrschichtige Brettfähigkeit

2. Entwurfsflexibilität



Bleifreier Prozess kompatibel

1. Verarbeitung der hohen Temperatur

2. Berücksichtigt Klimainteressen



CAF beständig



Unsere PWB-Fähigkeit (RO4003C LoPro)

PWB-Material: Kohlenwasserstoff-keramische Laminate
Bezeichnung: RO4003C LoPro
Dielektrizitätskonstante: 3.38±0.05
Schichtzählung: Doppelschicht, mehrschichtiges, hybrides PWB
Kupfernes Gewicht: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
PWB-Stärke: 12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil (0.526mm), 32.7mil (0.831mm), 60.7mil (1.542mm)
PWB-Größe: ≤400mm X 500mm
Lötmittelmaske: Grünes, schwarzes, blaues, gelbes, rotes etc.
Oberflächenende: Bloßes Kupfer, HASL, ENIG, OSP, Immersionszinn ETC….



Einige typische Anwendungen:

1. Digital-Anwendungen wie Server, Router und hintere Hochgeschwindigkeitsflächen

2. Zelluläre Basisstationsantennen und Endverstärker

3. LNB für direkte Sendungssatelliten

4. Rf-Umbau-Nr.



Typische Eigenschaften von RO4003C LoPro

Eigentum Typischer Wert Richtung Einheiten Bedingung Prüfmethode
Dielektrizitätskonstante, Prozess- 3,38 ± 0,05 z -- 10 GHz/23°C IPC-TM-650 2.5.5.5 festgeklemmtes Stripline
Dielektrizitätskonstante, Entwurf  3,5 z -- 8 bis 40 Gigahertz Differenziale Phasen-Längen-Methode
Verlustfaktor bräunen sich,  0,0027 0,0021 z -- 10 GHz/23°C 2,5 GHz/23°C IPC-TM-650 2.5.5.5
Thermisches Coeffifi cient von r 40 z ppm/°C -50°C zu 150°C IPC-TM-650 2.5.5.5
Spezifischer Durchgangswiderstand 1,7 x 1010   MΩ•cm COND A IPC-TM-650 2.5.17.1
Oberflächenwiderstandskraft 4,2 x 109   COND A IPC-TM-650 2.5.17.1
Elektrische Stärke 31.2(780) z KV/mm (V/mil) 0.51mm (0.020") IPC-TM-650 2.5.6.2
Dehnbarer Modul 26889(3900) Y MPa (kpsi) Funktelegrafie ASTM D638
Dehnfestigkeit 141 (20,4) Y MPa (kpsi) Funktelegrafie ASTM D638
Biegefestigkeit 276(40)   MPa (kpsi)   IPC-TM-650 2.4.4
Masshaltigkeit <0> X, Y mm/m (Mil/Zoll) nach Ätzung +E2/150°C IPC-TM-650 2.4.39A
Coeffifi cient von der thermischen Expansion 11 x ppm/°C -55 zu 288°C IPC-TM-650 2.1.41
14 y
46 z
Tg >280   °C TMA IPC-TM-650 2.4.24.3
TD 425   °C TGA   ASTM D3850
Wärmeleitfähigkeit 0,64   W/m/°K 80°C ASTM C518
Feuchtigkeitsaufnahme 0,06   % 48 Stunden der Immersion 0,060" Beispieltemperatur 50°C ASTM D570
Dichte 1,79   gm/cm3 23°C ASTM D792
Kupferne Schälfestigkeit 1,05 (6,0)   N/mm (pli) nach Lötmittelfloss 1 Unze. Tc-Folie IPC-TM-650 2.4.8
Entflammbarkeit N/A       UL 94
Bleifreier Prozess kompatibel Ja



20.7mil Doppelschicht-Leiterplatte-Kohlenwasserstoff RO 4003C LoPro keramisch 0
