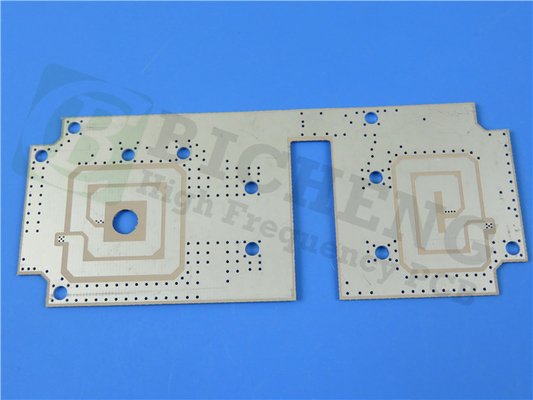

Doppeltes 10mil Rogers TC350 versah PWB für Mikrowellen-Kombinatoren mit Seiten

10mil Rogers TC350 Double Sided PCB For Microwave Combiners
10mil Rogers TC350 Double Sided PCB For Microwave Combiners 10mil Rogers TC350 Double Sided PCB For Microwave Combiners

Großes Bild :  Doppeltes 10mil Rogers TC350 versah PWB für Mikrowellen-Kombinatoren mit Seiten

Produktdetails:
Herkunftsort: China
Markenname: Bicheng
Zertifizierung: UL, ISO9001, IATF16949
Modellnummer: BIC-138.V1.0
Zahlung und Versand AGB:
Min Bestellmenge: 1pcs
Verpackung Informationen: Vakuum bags+Cartons
Lieferzeit: 8-9 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000pcs pro Monat
Ausführliche Produkt-Beschreibung
Grundmaterial: Das gesponnene verstärkte Fiberglas, keramisches gefüllt, PTFE basierte zusammengesetztes Schichtzählung: Doppelschichtige, mehrschichtige, Hybrid-Leiterplatte
PWB-Stärke: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) PWB-Größe: ≤400 mm x 500 mm
Lötmittelmaske: Grünes, schwarzes, blaues, gelbes, rotes etc. Kupfernes Gewicht: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Oberflächenende: Bloßes Kupfer, HASL, ENIG, OSP, Immersionszinn ETC….
Markieren:

Doppeltes 10mil versah PWB mit Seiten

,

Doppeltes Rogers TC350 versah PWB mit Seiten

,

Mikrowellen-Kombinatoren verdoppeln mit Seiten versehenes PWB



Doppelt versah PWB mit Seiten, das auf 10mil Rogers TC350 mit Immersions-Gold für Mikrowellen-Kombinatoren errichtet wurde.



Rogers TC350 ist ein gesponnenes verstärktes Fiberglas, keramisches gefüllt, PTFE basierte Zusammensetzung für Gebrauch als Herstellung der gedruckter Schaltung board.TC350 ist entworfen, erhöhte Hitzeübertragung durch „Beste In klasse“ Wärmeleitfähigkeit zur Verfügung zu stellen, bei der Verringerung des dielektrischen Verlustes und der Einfügungsdämpfung. Senken Sie Verluste ergeben höhere Verstärker-und Antennen-Gewinne/Leistungsfähigkeit.



Eigenschaften u. Nutzen:

1. Die erhöhte Wärmeleitfähigkeit von TC350 liefert die höhere behandelnde Energie, verringert Krisenherde und verbessert Gerätzuverlässigkeit. Dieses ergibt verringerte Grenzschichttemperaturen und verlängert das Leben von Wirkanteilen, das für das Verbessern von Endverstärkerzuverlässigkeit, von Erweiterungsmtbf und von Verringerung von Garantiekosten kritisch ist.



2. TC350 hat ausgezeichneten dielektrischen Constant Stability über einer breiten Temperaturspanne. Dieses hilft Endverstärker und die Antennendesigner maximieren Gewinn und setzen tote Bandbreite verloren zum Dielektrizitätskonstanteantrieb als Betriebstemperaturänderungen herab.



3. TC350 genießt eine starke Bindung, um zu verkupfern und verwendet Mikrowellengrad, flaches Kupfer. Dieses ergibt sogar die niedrigere Einfügungsdämpfung wegen der Skineffektverluste des Kupfers, die bei höherem Rf und Mikrowellenfrequenzen auf der Hand liegen.



Unsere PWB-Fähigkeiten (TC350)

Unsere PWB-Fähigkeit (TC350)
PWB-Material Das gesponnene verstärkte Fiberglas, keramisches gefüllt, PTFE basierte zusammengesetztes
Bezeichnung TC350
Dielektrizitätskonstante 3.5±0.05
Wärmeleitfähigkeit 0,72 W/m-K
Verlustfaktor Gigahertz DF.002@10
Schichtzählung Doppelschicht, mehrschichtiges, hybrides PWB
Kupfernes Gewicht 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
PWB-Stärke 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
PWB-Größe ≤400mm X 500mm
Lötmittelmaske Grünes, schwarzes, blaues, gelbes, rotes etc.
Oberflächenende Bloßes Kupfer, HASL, ENIG, OSP, Immersionszinn ETC….



Typische Anwendungen:

1. Mikrowellen-Kombinator und Energie-Teiler

2. Endverstärker, Filter und Koppler

3. Turm brachte Verstärker (TMA) an und Turm brachte Verstärker an (TMB)

4. Thermisch radgefahrene Antennen empfindlich für dielektrischen Antrieb



Doppeltes 10mil Rogers TC350 versah PWB für Mikrowellen-Kombinatoren mit Seiten 0



Typische Eigenschaften von TC350:

Typische Eigenschaften: TC350
Eigentum Einheiten Wert Test Merthod
1. Elektrische Eigenschaften
Dielektrizitätskonstante (kann durch Stärke schwanken)
@1 MHZ - 3,50 IPC TM-650 2.5.5.3
Gigahertz @1.8 - 3,50 RESONANZhohlraum
Gigahertz @10 - 3,50 IPC TM-650 2.5.5.5
Verlustfaktor
@1 MHZ - 0,0015 IPC TM-650 2.5.5.3
Gigahertz @1.8 - 0,0018 RESONANZhohlraum
Gigahertz @10 - 0,0020 IPC TM-650 2.5.5.5
Temperatur-Koeffizient Nichtleiter -
TC r @ 10 Gigahertz (- 40-150°C) ppm/ºC -9 IPC TM-650 2.5.5.5
Spezifischer Durchgangswiderstand
C96/35/90 MΩ-cm 7.4x106 IPC TM-650 2.5.17.1
E24/125 MΩ-cm 1.4x108
Oberflächenwiderstandskraft
C96/35/90 3.2x107 IPC TM-650 2.5.17.1
E24/125 4.3x108 IPC TM-650 2.5.17.1
Elektrische Stärke Volt/Mil (kV/mm) 780 (31) IPC TM-650 2.5.6.2
Dielektrischer Durchschlag KV 40 IPC TM-650 2.5.6
Bogen-Widerstand sek >240 IPC TM-650 2.5.1
Eigenschaften 2.Thermal
Zersetzungstemperatur (TD)
Zuerst °C 520 IPC TM-650 2.4.24.6
5% °C 567 IPC TM-650 2.4.24.6
T260 Minute >60 IPC TM-650 2.4.24.1
T288 Minute >60 IPC TM-650 2.4.24.1
T300 Minute >60 IPC TM-650 2.4.24.1
Thermische Expansion, CTE (x, y) 50-150ºC ppm/ºC 7, 7 IPC TM-650 2.4.41
Thermische Expansion, CTE (Z) 50-150ºC ppm/ºC 12 IPC TM-650 2.4.24
Zachse % Expansion (50-260ºC) % 1,2 IPC TM-650 2.4.24
3. Mechanische Eigenschaften
Schälfestigkeit zu verkupfern (1 Mikrometer oz/35)
Nach Wärmebelastung lb/in (N/mm) 7 (1,2) IPC TM-650 2.4.8
Bei erhöhten Temperaturen (150ºC) lb/in (N/mm) 9 (1,6) IPC TM-650 2.4.8.2
Nach Prozesslösungen lb/in (N/mm) 7 (1,2) IPC TM-650 2.4.8
Elastizitätsmodul kpsi (MPa)   IPC TM-650 2.4.18.3
Biegefestigkeit (Maschine/Kreuz) kpsi (MPa) 14/10 (97/69) IPC TM-650 2.4.4
Dehnfestigkeit (Maschine/Kreuz) kpsi (MPa) 11/8 (76/55) IPC TM-650 2.4.18.3
Druckmodul kpsi (MPa)   ASTM D-3410
Poissons Verhältnis -   ASTM D-3039
4. Physikalische Eigenschaften
Wasseraufnahme % 0,05 IPC TM-650 2.6.2.1
Dichte, umgebendes 23ºC g/cm3 2,30 Methode A ASTM D792
Wärmeleitfähigkeit W/mK 0,72 ASTM D5470
Spezifische Wärme J/gK 0,90 ASTM D5470
Entflammbarkeit Klasse V0 UL-94
Die NASA-Outgassing, 125ºC, ≤10 - 6 Torr
Gesamtgewichtsverlust % 0,02 DIE NASA SP-R-0022A
Gesammelte flüchtige Stoffe % 0,01 DIE NASA SP-R-0022A
Wasser-Dampf wieder hergestellt % 0,01 DIE NASA SP-R-0022A



Doppeltes 10mil Rogers TC350 versah PWB für Mikrowellen-Kombinatoren mit Seiten 1
