Doppelschicht-PWB 10mil Rogers 3203 Hochfrequenz für direkte Sendungs-Satelliten

Rogers 3203 Dual Layer Pcb 10mil High Frequency For Direct Broadcast Satellites
Rogers 3203 Dual Layer Pcb 10mil High Frequency For Direct Broadcast Satellites Rogers 3203 Dual Layer Pcb 10mil High Frequency For Direct Broadcast Satellites Rogers 3203 Dual Layer Pcb 10mil High Frequency For Direct Broadcast Satellites Rogers 3203 Dual Layer Pcb 10mil High Frequency For Direct Broadcast Satellites

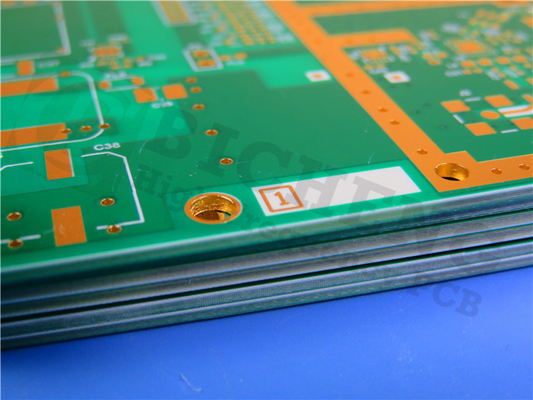

Großes Bild :  Doppelschicht-PWB 10mil Rogers 3203 Hochfrequenz für direkte Sendungs-Satelliten

Produktdetails:
Herkunftsort: China
Markenname: Bicheng
Zertifizierung: UL, ISO9001, IATF16949
Modellnummer: BIC-121.V1.0
Zahlung und Versand AGB:
Min Bestellmenge: 1pcs
Verpackung Informationen: Vakuum bags+Cartons
Lieferzeit: 8-9 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000pcs pro Monat
Ausführliche Produkt-Beschreibung
Grundmaterial: Keramisch-gefüllte Laminate verstärkten mit gesponnenem Fiberglas Schichtzählung: Doppelschichtige, mehrschichtige, Hybrid-Leiterplatte
PWB-Stärke: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) PWB-Größe: ≤400 mm x 500 mm
Lötmittelmaske: Grünes, schwarzes, blaues, gelbes, rotes etc. Kupfernes Gewicht: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Oberflächenende: Bloßes Kupfer, HASL, ENIG, OSP ETC….
Markieren:

Doppelschicht-PWB Rogers 3203

,

Doppelpwb der schicht-10mil

,

ULkeramisches gefülltes Doppelschicht-PWB



Rogers RO3203 Doppelseitige 10-mil-Hochfrequenzplatine mit Immersionsgold fürDirektübertragungssatelliten

(Leiterplatten sind maßgeschneiderte Produkte, die gezeigten Bilder und Parameter dienen nur als Referenz)



RO3203-Hochfrequenzschaltungsmaterialien der Rogers Corporation sind mit Keramik gefüllte Laminate, die mit gewebtem Glasfaser verstärkt sind.Dieses Material wurde entwickelt, um außergewöhnliche elektrische Leistung und mechanische Stabilität zu wettbewerbsfähigen Preisen zu bieten.Die Dielektrizitätskonstante der Hochfrequenz-Schaltkreismaterialien RO3203 beträgt 3,02.Zusammen mit einem Verlustfaktor von 0,0016 erweitert dies den nutzbaren Frequenzbereich über 40 GHz hinaus.



RO3203-Laminate kombinieren die Oberflächenglätte eines PTFE-Vlieslaminats für feinere Ätztoleranzen mit der Steifigkeit eines PTFE-Glasgewebelaminats.Diese Materialien können zu Leiterplatten verarbeitet werden Standardverarbeitungstechniken für PTFE-Leiterplatten.Als Verkleidungsoptionen stehen galvanisch abgeschiedene Kupferfolie mit einer Dicke von 0,5, 1 oder 2 oz./ft2 (17, 35, 70 Mikrometer) zur Verfügung.Diese Laminate werden unter einem nach ISO 9002 zertifizierten Qualitätssystem hergestellt.



Merkmale:

1. Eine gleichmäßige elektrische und mechanische Leistung ist ideal für komplexe mehrschichtige Hochfrequenzstrukturen.

2. Niedriger dielektrischer Verlust für Hochfrequenzleistung kann in Anwendungen über 20 GHz verwendet werden.4. Hervorragende mechanische Eigenschaften über einen weiten Bereich von Dielektrizitätskonstanten sind ideal für mehrschichtige Leiterplattendesigns.

3. Der niedrige Ausdehnungskoeffizient in der Ebene (angepasst an Kupfer) eignet sich für die Verwendung mit Epoxidglas-Mehrschichtplatinen-Hybriddesigns und zuverlässige oberflächenmontierte Baugruppen.

4. Wirtschaftlicher Preis für die Massenfertigung.



Typische Anwendungen:

1. Automobil-Global-Positioning-Satellitenantennen

2. Datenverbindung auf Kabelsystemen

3. Direktübertragungssatelliten

4. Stromversorgungs-Backplanes

5. Drahtlose Telekommunikationssysteme



Doppelschicht-PWB 10mil Rogers 3203 Hochfrequenz für direkte Sendungs-Satelliten 0



PCB-Fähigkeit(RO3203)

PCB-Material: Mit Keramik gefüllte Laminate, verstärkt mit gewebtem Fiberglas
Bezeichnung: RO3203
Dielektrizitätskonstante: 3,02 ± 0,04
Anzahl der Ebenen: Doppelschicht-, Mehrschicht-, Hybrid-Leiterplatte
Kupfergewicht: 0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm)
Leiterplattendicke: 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
PCB-Größe: ≤400 mm x 500 mm
Lötmaske: Grün, Schwarz, Blau, Gelb, Rot usw.
Oberflächenfinish: Blankes Kupfer, HASL, ENIG, OSP usw.



Datenblatt von RO3203

RO3203 Typischer Wert
Eigentum RO3203 Richtung Einheiten Zustand Testmethode
Dielektrizitätskonstante, εProzess 3,02 ± 0,04 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Verlustfaktor,tanδ 0,0016 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Wärmeleitfähigkeit 0,47 (3,2)   W/mK Float 100℃ ASTM C518
Volumenwiderstand 107   MΩ.cm A ASTM D257
Oberflächenwiderstand 107   A ASTM D257
Dimensionsstabilität 0,08 X, Y mm/m +E2/150 nach der Ätzung IPC-TM-650 2.4.3.9
Zugmodul   XY kpsi RT ASTM D638
Biegemodul 400 300 XY kpsi A ASTM D790
Zugfestigkeit 12,5 13 XY kpsi RT ASTM D638
Biegefestigkeit 9 8 XY kpsi A ASTM D790
Feuchtigkeitsaufnahme <0,1   % D24/23 IPC-TM-650 2.6.2.1
Der Wärmeausdehnungskoeffizient 58 13 ZX,Y ppm/℃ -50 ℃ bis 288 ℃ ASTM D3386
Td 500   TGA ASTM D3850
Dichte 2.1   gm/cm3 23℃ ASTM D792
Kupferschälfestigkeit 10 (1,74)   lbs/in (N/mm) Nach dem Löten IPC-TM-650 2.4.8
Entflammbarkeit V-0       UL 94
Kompatibel mit bleifreien Prozessen Ja
