Durch Loch 0.12mm das Schablonen-Elektropolnisch PWBs SMT

Name: Durch Loch 0.12mm das Schablonen-Elektropolnisch PWBs SMT
Brand: Bicheng
SKU: BIC-951.V1.0
Price: 9.99 USD
Availability: InStock
Rating: 4.9 (179 reviews)

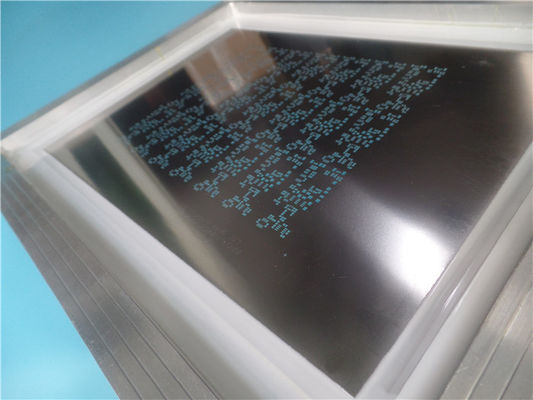

Through Hole 0.12mm PCB SMT Stencil Electro Polishing

Großes Bild : Durch Loch 0.12mm das Schablonen-Elektropolnisch PWBs SMT

Produktdetails:

Herkunftsort:	China
Markenname:	Bicheng
Zertifizierung:	UL, ISO9001, IATF16949
Modellnummer:	BIC-951.V1.0

Zahlung und Versand AGB:

Min Bestellmenge:	1pcs
Preis:	USD9.99-99.99
Verpackung Informationen:	Vakuum bags+Cartons
Lieferzeit:	8-9 Werktage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	5000pcs pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Grundmaterial:	Edelstahlunterlegscheibe	Schablonen-Größe:	520 x 420 Millimeter =1 PCS
Schablonenstärke:	0.12mm	Struktur:	Schablonenfolien mit Aluminiumrahmen
Öffnung:	Laser-Schnitt	Auftritt:	Gravieren und Elektropolierend
Fiducial Kennzeichen:	Durch Loch	Quantität offene Auflagen:	1254
Markieren:	Durch Schablone Loch PWBs SMT , Schablone 0.12mm PWBs SMT , 0.12mm PWB-Lötmittel-Schablone

Schablone Lasers SMT hergestellt von der 0.12mm Edelstahl-Folie mit 520 x 420mm dem Aluminiumrahmen

1,1 allgemeine Beschreibung

Dieses ist eine Art Laser-Schnitt SMT-Schablone errichtete auf 0.12mm Edelstahlfolie mit 520 Maß Millimeters x 420 Millimeter x 20mm. Es hat pro IPC 7525A unter Verwendung gelieferter Gerber-Daten, der Gummiwalzenbereich fabriziert, der in der Mitte findet. Fiducal-Kennzeichen sind durch für die SMT-Maschine zu entsprechen die Löcher. Sie hat mit KK-Karton (harte Karte) verpackt und normalerweise 2 Schablonen werden für Versand verpackt.

1,2 Eigenschaften und Nutzen

Die Datei wird direkt benutzt, um die Fehlerrate zu produzieren und zu verringern;

Die Genauigkeit der öffnenden Position von SMT-Schablone ist sehr hoch: der ganze Prozessfehler ist ≤ ±4 μ m;

Die Eröffnung SMT-Schablone hat geometrische Zahl, die zum Drucken und zur Formung der Zinnpaste günstig ist;

Schnell und pünktliche Lieferung;

Großer Kundendienst;

Variierter Versandart;

Kein MOQ, niedrigen Kosten für Prototypen und kleine Laufquantität;

1,3 Anwendungen

SMD-Paket wie PLCC, QFP, 0402,0201, BGA, Flip Chip.

1,4 Parameter- und Leistungsblatt

Maß:	520 x 420 Millimeter =1 PCS
Struktur	Schablonenfolien mit Aluminiumrahmen
Grundmaterial	Edelstahlunterlegscheibe
Folien-Stärke	0.12mm
Öffnung konfiguriert	Laser-Schnitt
Auftritt	Gravieren und Elektropolierend
Fiducial Kennzeichen	Durch Loch
Versorgungsbereich:	Weltweit
Quantität offene Auflagen:	1254
Vorteile:	a) Maß der hohen Präzision; B), in guter Verfassung auf dem Fenster; c), ist Lochwand glatter.
Anwendung:	CSP, BGA, 0.5mm QFP etc. Paket

1,5 entwerfen Öffnungs-Löcher für SMT-Schablone

Teilart	Neigung	Lötende Breite	Lötende Länge	Öffnende Breite	Öffnende Länge	Shim Thickness
PLCC	1.27mm	0.65mm	2.00mm	0.60mm	1.95mm	0.15-0.25mm
QFP	0.635mm	0.35mm	1.50mm	0.32mm	1.45mm	0.15-0.18mm
QFP	0.50mm	0.254-0.33mm	1.25mm	0.22-0.25mm	1.20mm	0.12-0.15mm
QFP	0.40mm	0.25mm	1.25mm	0.20mm	1.20mm	0.10-0.12mm
QFP	0.30mm	0.20mm	1.00mm	0.15mm	0.95mm	0.07-0.12mm
0402		0.50mm	0.65mm	0.45mm	0.60mm	0.12-0.15mm
0201		0.25mm	0.40mm	0.23mm	0.35mm	0.07-0.12mm
BGA	1.27mm	0.80mm		0.75mm	0.75mm	0.15-0.20mm
BGA	1.00mm	0.38mm		0.35mm	0.35mm	0.10-0.12mm
BGA	0.50mm	0.30mm		0.28mm	0.28mm	0.07-0.12mm
Flip Chip	0.25mm	0.12mm	0.12mm	0.12mm	0.12mm	0.08-0.10mm
Flip Chip	0.20mm	0.10mm	0.10mm	0.10mm	0.10mm	0.05-0.10mm
