Produktdetails:
Zahlung und Versand AGB:
|
| Grundmaterial: | Dielektrisches Material 2W/MK | Schichtzählung: | Simplex |
|---|---|---|---|
| PWB-Stärke: | 1.6mm ±0.16 | PWB-Größe: | 95 x 64mm=1PCS |
| Lötmittelmaske: | Schwarz | Silkscreen: | Weiß |
| Kupfernes Gewicht: | 1oz | Oberflächenende: | Heißluft-Löten |
| Markieren: | Einseitiges Aluminiumsubstrat PWB,95x64mm Aluminiumsubstrat PWB,95x64mm Lokführer PWB |
||

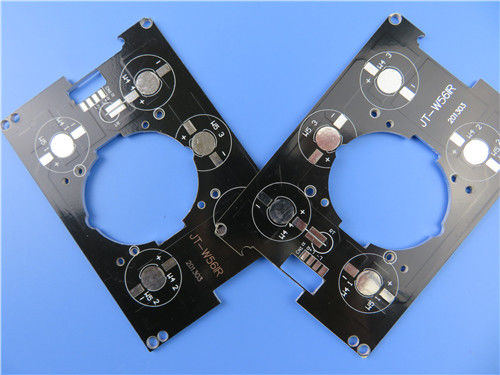

Einseitige Aluminium-Wärmeleitfähigkeit MCPCB PWBs 2W/MK mit HASL für Lokführer
(PWBs sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art Aluminium-PWB für die Anwendung des Lokführers. Es ist ein einlagiges MCPCB-Brett bei 1,6 Millimeter dick mit Wärmeleitfähigkeit 2W/MK. Die Aluminiumplatte ist von ITEQ, von der Lötmittelmaske und vom Silkscreen von Taiyo. Sie hat pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. 25 Bretter werden separat verpackt.
Parameter- und Leistungsblatt
| PWB-GRÖSSE | 95 x 64mm=1PCS |
| BRETT-ART | Aluminium-PWB, IMS-PWB |
| Zahl von Schichten | Einseitiges PWB |
| Oberflächenberg-Komponenten | JA |
| Durch Loch-Komponenten | NEIN |
| SCHICHT STACKUP | Kupfer ------- 35um (1oz) |
| Dielektrisches Material 2W/MK | |
| Aluminium 5052 | |
| TECHNOLOGIE | |
| Minimale Spur und Raum: | 40 Mil /-Mil |
| Minimale/maximale Löcher: | 2.0 / 4,0 Millimeter |
| Zahl von verschiedenen Löchern: | 2 |
| Zahl von Bohrlöchern: | 14 |
| Thermischer Widerstand (°C/W) | ≤0.45 |
| Durchbruchsspannung (VDC) | 4000 |
| Widerstand-Steuerung | nein |
| BRETT-MATERIAL | |
| Wärmeleitfähigkeit | 2W/MK dielektrisches Material, MCPCB |
| Abschließende Folie extern: | 1oz |
| Abschließende Folie intern: | 0oz |
| Abschließende Höhe von PWB: | 1.6mm ±0.16 |
| ÜBERZIEHEN UND BESCHICHTEN | |
| Oberflächenende | Heißluft-Löten |
| Löten Sie Maske, auf zuzutreffen: | Spitze. 12µm Minimum. |
| Lötmittel-Masken-Farbe: | Schwarz |
| Lötmittel-Masken-Art: | LPSM |
| CONTOUR/CUTTING | Wegewahl |
| MARKIERUNG | |
| Seite der Teillegende | SPITZE |
| Farbe der Teillegende | Weiß |
| Hersteller Name oder Logo: | Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH |
| ÜBER | nein über |
| FLAMIBILITY-BEWERTUNG | Zustimmung Min. ULs 94-V0. |
| MASS-TOLERANZ | |
| Entwurfsmaß: | 0,0059" (0.15mm) |
| Brettüberzug: | 0,0030" (0.076mm) |
| Bohrgerättoleranz: | 0,002" (0.05mm) |
| TEST | 100% früherer Versand elektrischen Tests |
| ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| VERSORGUNGSBEREICH | Weltweit global. |
Eigenschaften und Nutzen
SMT-Prozess
Effektive Wärmeableitung verringert die Betriebstemperatur des Moduls und dehnt die Nutzungsdauer aus.
Energiedichte und Zuverlässigkeit werden herauf 10% verbessert.
Verringern Sie die Kosten der Hardware und der Versammlung,
Umfassendes Ausrüstungsmanagement und Wartung und prozesskontrolliert,
1-10 Stücke werden für Verkauf angeboten.
Internationale Zustimmungen
Anwendungen
Endverstärker,
Lokführer,
Stromversorgungsgerät,
Leuchtstofflampe
