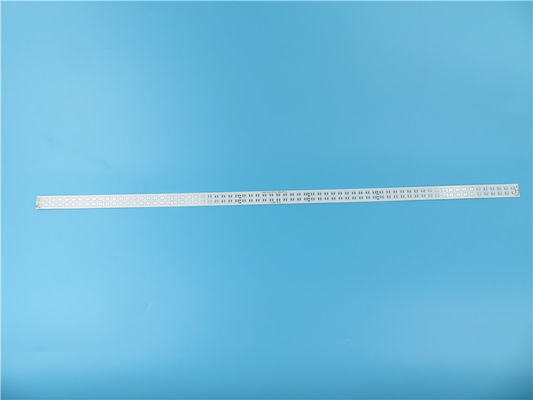

Aluminium-Meter MCPCB PWB-Streifen-1 errichtet auf 1.0mm stark mit HASL bleifrei
(PWBs sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art LED-Streifen PWB, das auf Aluminiumkern mit Nichtleiter 1W/MK für die Anwendung der Beleuchtung der Energie LED errichtet wird. Es ist 1,4 Meter lang mit 1.0mm starkem, schwarzem Silkscreen über weißer Lötmittelmaske und HASL auf Auflagen. Das Grundmaterial wird von ILM-Marke, das gesamte Brett benutzt, das oben 1 PWB liefert. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 25 Gremien für Versand verpackt.
Parameter- und Leistungsblatt
| PWB-GRÖSSE |
1420 x 16mm = 1PCS |
| BRETT-ART |
Aluminium-PWB, IMS-PWB |
| Zahl von Schichten |
Einseitiges PWB |
| Oberflächenberg-Komponenten |
JA |
| Durch Loch-Komponenten |
NEIN |
| SCHICHT STACKUP |
Kupfer ------- 35um (1oz) |
| Dielektrisches Material 1W/MK |
| Aluminium 5052 |
| TECHNOLOGIE |
|
| Minimale Spur und Raum: |
62,4 Mil /-Mil |
| Minimale/maximale Löcher: |
4,2 Millimeter/4,2 Millimeter |
| Zahl von verschiedenen Löchern: |
1 |
| Zahl von Bohrlöchern: |
21 |
| Thermischer Widerstand (°C/W) |
≤0.45 |
| Durchbruchsspannung (VDC) |
4000 |
| Widerstand-Steuerung |
nein |
| BRETT-MATERIAL |
|
| Wärmeleitfähigkeit |
1W/MK dielektrisches Material, MCPCB |
| Abschließende Folie extern: |
1oz |
| Abschließende Folie intern: |
0oz |
| Abschließende Höhe von PWB: |
1,0 Millimeter ±0.10 |
| ÜBERZIEHEN UND BESCHICHTEN |
|
| Oberflächenende |
Heißluft-Löten |
| Löten Sie Maske, auf zuzutreffen: |
Spitze. 12µm Minimum. |
| Lötmittel-Masken-Farbe: |
Weiß |
| Lötmittel-Masken-Art: |
LPSM |
| CONTOUR/CUTTING |
Wegewahl |
| MARKIERUNG |
|
| Seite der Teillegende |
SPITZE |
| Farbe der Teillegende |
Schwarz |
| Hersteller Name oder Logo: |
Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH |
| ÜBER |
nein über |
| FLAMIBILITY-BEWERTUNG |
Zustimmung Min. ULs 94-V0. |
| MASS-TOLERANZ |
|
| Entwurfsmaß: |
0,0059" (0.15mm) |
| Brettüberzug: |
0,0030" (0.076mm) |
| Bohrgerättoleranz: |
0,002" (0.05mm) |
| TEST |
100% früherer Versand elektrischen Tests |
| ART DER GELIEFERT ZU WERDEN GRAFIK |
E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| VERSORGUNGSBEREICH |
Weltweit global. |
Eigenschaften und Nutzen
Ersetzen Sie das zerbrechliche keramische Substrat und erhalten Sie eine bessere mechanische Haltbarkeit;
Dehnen Sie die Nutzungsdauer des Produktes aus;
Verringern Sie die Kosten der Hardware und der Versammlung;
Verringern Sie die Betriebstemperatur der Ausrüstung;
Variierter Versandart;
Breite Palette von PWB-Lieferung;
UL erkannte und Richtungweisend-konformes RoHS;
Prototyp PWB-Fähigkeit;
Haben Sie Massenproduktionsfähigkeit.
Anwendungen
Endverstärker
Bewegungsprüfer
Heizkörper
Leuchtstofflampe
Unsere Treiberschaltung verschalt Fähigkeiten 2021
Blinde vias, begrabene vias
Flex-PWB
Schwere kupferne Bretter 10oz
Hoher Tg, hohes CTI-Material
Hybrides FR-4 und Hochfrequenzmaterial
Widerstand steuerte PWB
Ipc-Klasse 2, IPC-Klasse 3
Bleifreies PWB (RoHS konform)
Mehrschichtiges PCBs zu den Schichtbrettern des Kupfers 32+
Metallkern PWB (MCPCB)
PWB-Materialien – FR-4, Polyimide, Rogers u. mehr
RoHS konformer PWB-Hersteller
Steifes Flex-PWB
Rf-PWB/Hochfrequenz-PWB
Durch-Loch, BGA, Goldfinger, Randhaube
Über-in-Auflage, gefüllte vias
TS16949 (2009), ISO14001 (2004), ISO9001 (2008), UL bestätigte
