Spiegel Aluminium-hohe Reflexion MCPCB PWBs für LED-Beleuchtung
(PWBs sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung

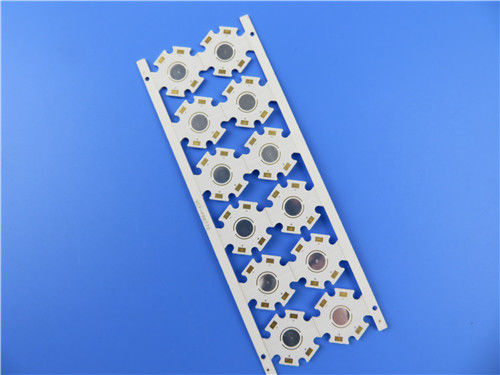

Dieses ist eine Art Spiegel Aluminium-PWB für die Anwendung von Led Beleuchtung. Es ist ein einlagiges MCPCB-Brett bei 1,2 Millimeter dick mit 1 Wärmeleitfähigkeit W/MK. Die Aluminiumplatte ist von ITEQ, von der Lötmittelmaske und vom Silkscreen von Taiyo. Sie hat pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. 25 Gremien werden für Versand verpackt.
Parameter- und Leistungsblatt
PWB-GRÖSSE |
130 x 48mm=12PCS |
BRETT-ART |
IMS-PWB |
Zahl von Schichten |
Einseitiges PWB, Metallkern PWB |
Oberflächenberg-Komponenten |
JA |
Durch Loch-Komponenten |
NEIN |
SCHICHT STACKUP |
Kupfer ------- 35um (1oz) |
1W/MK dielektrisches Material, 75um |
Aluminium 5052, 1.2mm |
TECHNOLOGIE |
|
Minimale Spur und Raum: |
12mil/12mil |
Minimale/maximale Löcher: |
1.5mm |
Zahl von verschiedenen Löchern: |
1 |
Zahl von Bohrlöchern: |
4 |
Thermischer Widerstand (°C/W) |
≤0.45 |
Durchbruchsspannung (VDC) |
4000 |
Widerstand-Steuerung |
nein |
BRETT-MATERIAL |
|
Wärmeleitfähigkeit |
1W/MK dielektrisches Material, MCPCB |
Abschließende Folie extern: |
1oz |
Abschließende Folie intern: |
0oz |
Abschließende Höhe von PWB: |
1.2mm ±0.12 |
ÜBERZIEHEN UND BESCHICHTEN |
|
Oberflächenende |
Immersionsgold, Spiegelreflexion |
Löten Sie Maske, auf zuzutreffen: |
Spitze. 12µm Minimum. |
Lötmittel-Masken-Farbe: |
Weiß, PSR400 WT02 |
Lötmittel-Masken-Art: |
LPSM |
CONTOUR/CUTTING |
Wegewahl |
MARKIERUNG |
|
Seite der Teillegende |
kein Silkscreen |
Farbe der Teillegende |
kein Silkscreen |
Hersteller Name oder Logo: |
gemäß der Anforderung |
ÜBER |
nein über |
FLAMIBILITY-BEWERTUNG |
Zustimmung Min. ULs 94-V0. |
MASS-TOLERANZ |
|
Entwurfsmaß: |
0,0059" (0.15mm) |
Brettüberzug: |
0,0030" (0.076mm) |
Bohrgerättoleranz: |
0,002" (0.05mm) |
TEST |
100% früherer Versand elektrischen Tests |
ART DER GELIEFERT ZU WERDEN GRAFIK |
E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
VERSORGUNGSBEREICH |
Weltweit global. |
Eigenschaften und Nutzen
Optimierungskombination des Machtstromkreises und des Steuerstromkreises,
Ersetzen Sie das zerbrechliche keramische Substrat und erhalten Sie eine bessere mechanische Haltbarkeit,
Diffusion der effektiven Hitze im Entwurf des Stromkreises,
Verringern Sie die Betriebstemperatur der Ausrüstung,
Verbessern Sie die Energiedichte und die Zuverlässigkeit des Gerätes,
Dehnen Sie die Nutzungsdauer des Produktes aus,
Anwendungen
Automobilbeleuchtung
Konstante Spannungsregelung
Helles Umwandlungssystem
Einkaufszentrumbeleuchtung
Unsere Treiberschaltung verschalt Fähigkeiten 2021
Blinde vias, begrabene vias
Flex-PWB
Schwere kupferne Bretter 10oz
Hoher Tg, hohes CTI-Material
Hybrides FR-4 und Hochfrequenzmaterial
Widerstand steuerte PWB
Ipc-Klasse 2, IPC-Klasse 3
Bleifreies PWB (RoHS konform)
Mehrschichtiges PCBs zu den Schichtbrettern des Kupfers 32+
Metallkern PWB (MCPCB)
PWB-Materialien – FR-4, Polyimide, Rogers u. mehr
RoHS konformer PWB-Hersteller
Steifes Flex-PWB
Rf-PWB/Hochfrequenz-PWB
Durch-Loch, BGA, Goldfinger, Randhaube
Über-in-Auflage, gefüllte vias
IATF16949 (2016), ISO14001 (2004), ISO9001 (2015), UL bestätigte
Unsere Dienstleistungen
Fokus auf Prototypen, kleine Reihen, Massenproduktion
Schneller Rücklauf, Doppeltes versah PWB 24 Stunden verfügbar mit Seiten.
Haus-Hausversandservice
Spiegel Aluminium-PWB
Das Spiegel Aluminium-PWB ist ein Substrat, das zusammen mit Stromkreis-Schicht- und Aluminiumsubstrat BTs materiellem mit silbernen Partikeln gedrückt wird. Es ist der passendste Rohstoff für das PFEILER-Verpacken.
Vorteile
Gute Wärmeableitung: das Spiegelsilberne Aluminiumsubstrat nimmt thermoelektrische Abscheidungstechnologie an, und die Wärmeleitfähigkeit gewöhnlichen Aluminium-PWBs mit Isolierschicht ist 1W/MK zu 3W/MK. Die Wärmeleitfähigkeit von Spiegel Aluminium-PWB erreicht höheres 137W/MK, das erheblich die Wärmeableitung des Chips verbessert.
Glanzpunkt-Leistungsfähigkeit: das Reflexionsvermögen des gewöhnliches Goldaluminium-PWBs ist 80%, ist das Reflexionsvermögen des Schalenloch Aluminium-PWBs 85%, ist das Reflexionsvermögen des silbernen überzogenen Aluminium-PWBs 95%, und das Reflexionsvermögen des Spiegel silbernen Aluminium-PWBs ist 98%. Das Spiegel silberne Aluminium-PWB kann das Licht vom Chip machen verbessern aufgeregtes.
