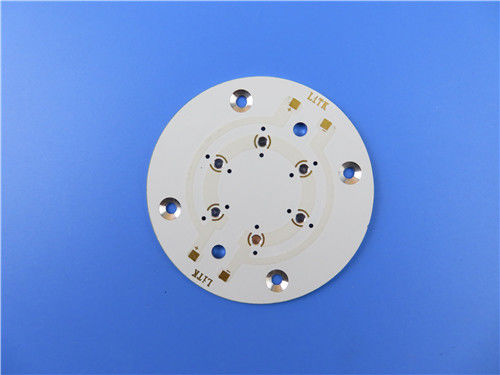

Angesenkter Aluminium-PWB-Senker MCPCB hergestellt auf Kupfer 1oz mit Immersions-Gold
1,1 allgemeine Beschreibung
Dieses ist eine Art Aluminium-PWB für die Anwendung des Audioverstärkers. Es ist ein einlagiges MCPCB-Brett bei 1,6 Millimeter dick mit 1 Wärmeleitfähigkeit W/MK. Die Aluminiumplatte ist von ITEQ, von der Lötmittelmaske und vom Silkscreen von Taiyo. Sie hat pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. 25 Bretter werden separat verpackt.
1,2 Parameter- und Leistungsblatt
PWB-GRÖSSE |
65 x 65mm=1PCS |
BRETT-ART |
|
Zahl von Schichten |
Einseitiges PWB |
Oberflächenberg-Komponenten |
JA |
Durch Loch-Komponenten |
NEIN |
SCHICHT STACKUP |
Kupfer ------- 35um (1oz) |
Dielektrisches Material 1W/MK |
Aluminium 5052 |
TECHNOLOGIE |
|
Minimale Spur und Raum: |
14mil/15mil |
Minimale/maximale Löcher: |
2.5/8.5mm |
Zahl von verschiedenen Löchern: |
4 |
Zahl von Bohrlöchern: |
18 |
Thermischer Widerstand (°C/W) |
≤0.45 |
Durchbruchsspannung (VDC) |
4000 |
Widerstand-Steuerung |
nein |
BRETT-MATERIAL |
|
Wärmeleitfähigkeit |
1W/MK dielektrisches Material, MCPCB |
Abschließende Folie extern: |
1oz |
Abschließende Folie intern: |
0oz |
Abschließende Höhe von PWB: |
1.6mm ±0.16 |
ÜBERZIEHEN UND BESCHICHTEN |
|
Oberflächenende |
Electroless Nickel über Immersions-Gold (ENIG) (1 µ“ µ über 100“ Nickel) |
Löten Sie Maske, auf zuzutreffen: |
Spitze. 12µm Minimum. |
Lötmittel-Masken-Farbe: |
Weiß, PSR400 WT02 |
Lötmittel-Masken-Art: |
LPSM |
CONTOUR/CUTTING |
Wegewahl |
MARKIERUNG |
|
Seite der Teillegende |
kein Silkscreen erforderte |
Farbe der Teillegende |
kein Silkscreen erforderte |
Hersteller Name oder Logo: |
kein Silkscreen erforderte |
ÜBER |
nein über |
FLAMIBILITY-BEWERTUNG |
Zustimmung Min. ULs 94-V0. |
MASS-TOLERANZ |
|
Entwurfsmaß: |
0,0059" (0.15mm) |
Brettüberzug: |
0,0030" (0.076mm) |
Bohrgerättoleranz: |
0,002" (0.05mm) |
TEST |
100% früherer Versand elektrischen Tests |
ART DER GELIEFERT ZU WERDEN GRAFIK |
E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
VERSORGUNGSBEREICH |
Weltweit global. |
1,3 Eigenschaften und Nutzen
Effektive Wärmeableitung verringert die Betriebstemperatur des Moduls und dehnt die Nutzungsdauer aus.
Energiedichte und Zuverlässigkeit werden herauf 10% verbessert.
Verringern Sie die Abhängigkeit von Kühlkörpern und von anderer Hardware (einschließlich thermische Schnittstellenmaterialien),
Ganze Herstellungsprozesse werden total gesteuert.
UL erkannte und Richtungweisend-konformes RoHS
1,4 Anwendungen
Stromversorgungsausrüstung
Bewegungsprüfer
Energiemodul
Deckenleuchte Aluminium-PWB
1,5 warum man uns wählt?
1) Fokus auf Ihren Kernkompetenzen: Wir haben tief gewusst, dass er vom heftigen Wettbewerb für unsere Kunden im Markt voll ist. Sie können dich auf solche wichtige Kompetenzen wie die Forschung und Entwicklung, Verkäufe und Marketing konzentrieren, die auf unserer Berufsleistung und erfahrenen Dienstleistungen, die, basieren Ihre Erwartung übersteigend.
2) Innovative Technologie: sie ist rational, damit ein kleiner und Kunde nach der spätesten Ausrüstung und der Herstellungssachkenntnis für sein PCBs verlangt. Durch die Partnerschaften mit Bicheng PWB, erhalten Sie Zutritt, um Ihre Erwartung mit unseren 3 Fabrikbasis mit über 26.000 Quadratmetern zu erreichen.
3) Sparen Sie die Herstellungskosten: Produktionskosten sind einer der springenden Punkte von Produktwettbewerbsfähigkeit unserer Kunden. Bicheng PWB haben sich bemüht, seine Herstellungskosten von der Ausrüstung einzuführen, vom Arbeitskrafttraining und von Technologieverbesserung zu verringern, zum ihrer Rentabilität zu erhöhen. Kunden werden mit unseren Kosteneinsparungen aber ohne Qualitätsverlust zufriedengestellt.
4) Vermeiden Sie Mühe: Es ist eine umgekippte Angelegenheit wenn drangsalierende Qualitätsproblem das Sie. Bicheng-konstruktive Gestaltung verhindert Problem am Auftreten in der Vorproduktion. Sie erhalten nicht Kopfschmerzen mit Bicheng-Prototypen, kleinen Aufträgen und Massenproduktion. Unsere Rate der Kundenbeanstandung ist kleiner als 1% und wird gelöstes zufriedenstellendes sein.
5) Sparen Sie Zeit: Markt erfordert die Produkte, die schnell aktualisieren. Bicheng PWB arbeitet immer schnell und flexibel, um die Zeit der Produktion vom Prototyp zur Standardproduktion, zum schnellen Rücklauf oder zu fristgerechten Lieferungen zu sparen.
6) Ein ausgezeichnetes Team: Bicheng ist vertrauenswürdiger Partner mit Leidenschaft, Disziplin, Verantwortung und Ehrlichkeit. Wir haben ein Team von erfahrenen Verkaufspersonen und von erfahrenen Kundendiensten. Ändern Sie nicht Ihren Lieferanten. Wenn Änderung muss, Bicheng ist das rechte für Sie ist.
