Was ist Hochfrequenz-PWB?

Gerade da sein Name bedeutet, ist Hochfrequenz, dass die Frequenz verhältnismäßig hoch ist, sich bezieht im Allgemeinen die auf Frequenz von >=300 MHZ (d.h. Wellenlänge wird <>=1 Gigahertz Mikrowelle genannt.

Typische Frequenzen für drahtlose Anwendungen:

* gegenwärtiges Mobile: 0.9GHz - 2GHz

* Systeme 3G: 2.5GHz

* Bluetooth: 2.5GHz

* GPS: 12.6GHz

* LMDS: 24GHz und 40GHz

* Automobil: 77GHz

Markt: RFID, drahtlose Kommunikationen, Basisstation und Antenne, Verstärker, Militärprodukte, Unterhaltungselektronik.

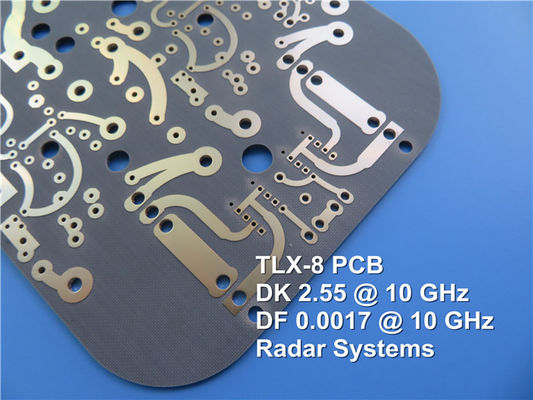

Hochfrequenzleiterplatte oder Mikrowelle PWB bezieht sich die auf Leiterplatte, die auf der Hochfrequenz gemacht wird (Mikrowellen) Substrat-Kupferpanzerplatte. Die allgemeinen Arten sind: Doppelseitiges Brett, mehrschichtiges Brett und Mischstruktur.

Mischstruktur umfasst spezielles Substrat der Hochleistung, bedecken pp. + gewöhnliches Leistungsbrett und pp. bedecken bedrängendes Mischbrett; Hochfrequenzsubstrat + gewöhnliches Substrat FR4; Hochfrequenzsubstrat + metallhaltiges etc.

Dielektrizitätskonstante

Das ganzes Material in der Welt hat eine Dielektrizitätskonstante, es sich unterscheidet nur im Wert der Dielektrizitätskonstante. Die Dielektrizitätskonstante, alias das capacitivity, kennzeichnet eine physikalische Größe der elektrischen Polarisationseigenschaften des Nichtleiters unter der Aktion des externen elektrischen Feldes. Die dielektrische Schicht von PWB-Brett wird aus verschiedenen Dielektrizitätskonstantematerialien verfasst, deshalb liegt die Dielektrizitätskonstante der dielektrischen Schicht an den verschiedenen Zusammensetzungen und an den Strukturen unterschiedliches.

Die dielektrische Schicht PWBs, die für Hochfrequenz- und digitalisierte HochgeschwindigkeitsSignalübertragung verwendet wird, spielt nicht nur die Rolle der Dämmschicht zwischen Leitern, aber spielt auch eine Rolle „des Wellenwiderstands“, es beeinflußt auch die Übertragungsgeschwindigkeit des Signals, der Signalverminderung und der -heizung, des etc.

Zum Beispiel ist der Gebrauch von Glasgewebe 1080 PWB, 1080, die Glasgewebe 38% des Volumens (Harz betrug 62%), seine Dielektrizitätskonstante ER1 betrug, 6,6 (Dielektrizitätskonstante des Harzes ER2 ist 3,8), dann die Dielektrizitätskonstante ER1080 dieses PWBs ist: ER1080= (6,6 X 38) % + (3,8 X 62) % = 4,864.

Die Formel der Übertragungsgeschwindigkeit des Signals in einem Hochfrequenzstromkreis:

V: Die Übertragungsgeschwindigkeit des Signals (Einheit ist m/s)

K: konstant

C: Die Lichtgeschwindigkeit im Vakuum (Einheit ist m/s)

DK: Dielektrizitätskonstante des Substrates

Offensichtlich ist es nützlich, die Übertragungsgeschwindigkeit des Signals zu verbessern, indem man DK verringert.

Es kann gesehen werden, dass, das niedriger die Dielektrizitätskonstante des Substrates ist, das schneller die Übertragungsgeschwindigkeit des Signals, deshalb um eine hohe Signalübertragungsrate zu erreichen, müssen die niedrigen und einheitlichen Dielektrizitätskonstantesubstratmaterialien erforscht werden und entwickelt werden.

Dielektrischer Verlust

Wenn Isoliermaterial unter der Aktion von elektrischem archiviert, wegen des Hysterese-Effektes der dielektrischen Leitfähigkeit und der dielektrischen Polarisation, sein Innenraum Energieverlust verursachen, der auch dielektrischen Verlust genannt wird.

Der dielektrische Verlust im Übertragungsverlust auf Leiterstromkreis ist durch die Dielektrizitätskonstante (ER) und dielektrischen Verlustfaktor (DF) der Isolierschicht des Substratmaterials hauptsächlich kontrolliert. Der Effekt auf Übertragungsverlust ist direkt proportional zu der Größe von äh, DF und hängt mit der Frequenz der dielektrischen Arbeit zusammen. Unter gleichen äh oder DF das höher die Frequenz, das größer der Übertragungsverlust. Mit dem Anstieg der Frequenz kann der Verlust im Substrat nicht ignoriert werden, und der Ausbreitungsverlust oder die Verminderung des Signals können wie ausgedrückt werden: Ein =f x DF x äh

: Signalausbreitungsverminderung (Einheit: dB/m)

f: Frequenz

DF: der dielektrische Verlustfaktor des Substrates

Äh: die Dielektrizitätskonstante des Substrates

Es kann gesehen werden, dass, das kleiner das DF des Substrates, das kleiner die Verminderung der Signalausbreitung. Deshalb ist es erforderliches zu habendes zu senken äh und DF, wenn es das Material der Hochfrequenzleiterplatte vorwählt. Darüber hinaus gibt es andere externe Faktoren, wie thermische Leistung, Wasseraufnahme, etc.

Die Auswahl des Hochfrequenzmaterials in PWB-Entwurf:

Der Designer wird vorgeschlagen, um die folgenden Schlüsselfaktoren zu betrachten, wenn das Brettmaterial in PWB-Entwurf vorgewählt wird:

(1) FR4 kann für die PWB-Arbeiten unter 1GHz gewählt werden, sind die Kosten niedrig, und die mehrschichtige Pressboardtechnologie ist reif.

(2) kann das verbesserte Epoxidharz für Kommunikationsprodukte vorgewählt werden aus optischen Fasern bearbeiten über 622 Mb/s und die eine Arbeit über 1G unter 3GHz, weil seine Dielektrizitätskonstante und mit niedrigen Kosten verhältnismäßig stabil ist, die mehrschichtige Pressboardtechnologie ist die selbe als FR4.

(3) für große Signalmikrowellenstromkreise unter 3GHz, wie Endverstärkern und rauscharmen Verstärkern, werden empfohlen, das Brett zu wählen, das RO4350B ähnlich ist, ist die Dielektrizitätskonstante von RO4350B, mit dämpfungsärmem Faktor und guter Hitzebeständigkeit ziemlich stabil, und die Verfahrenstechnik ist mit FR4 gleichwertig. Sie können alle Arten Hochfrequenzbretter sehen, die wir in Verstärker als Referenz verkaufen.

(4) für Mikrowellenstromkreise mehr als 10GHz, wie Endverstärker, werden rauscharmer Verstärker, DUC/DDC, die höhere Anforderungen für Bretter haben, empfohlen, um die Bretter mit ähnlichen Eigenschaften zu PTFE oder die preiswerten, leistungsstarken Laminate zu benutzen drückte mit FR4 und Hochfrequenzbrett. Sie können das Hochfrequenzbrett des mehrfachen Mischdrucks auch sehen, dass wir in globalsources.com als Referenz verkaufen.

Verarbeitungseigenschaften:

1) Die Anforderung des Substrates ist streng: die spezifizierte Dielektrizitätskonstante, die dielektrische Stärke und kupferne die Folienstärke sind entsprechend dem tatsächlichen Widerstand braucht im Entwurf von PWB deshalb vorgewählt worden wenn man Aufträge annahm, muss es sorgfältig überprüft werden und erfüllt die Entwurfsbedingungen.

2)Die Struktur des Hochfrequenzbrettes: , die Kosten im Allgemeinen zu sparen, werden der Verbundwerkstoff von RF+FR4 größtenteils für Handelshochfrequenzbrett, Verholen muss im Produktionsverfahren verhindert werden benutzt.

3) Die Anforderung der Fertigungsgenauigkeit der Fernleitung ist hoch: das Getriebe des Hochfrequenzsignals ist für den Wellenwiderstand des Druckdrahtes das heißt sehr streng, ist die Herstellungsanforderung der Fernleitung im Allgemeinen ± 1mil, und der Rand der Fernleitung muss sehr ordentlich sein. Elektrische Hochfrequenzimpulskennzeichen werden in Hochfrequenzleiterplatten anstelle des Stroms übertragen. Die Gruben, das kupferne Knötchen und die Splintlöcher beeinflussen das Getriebe, das höher die Frequenz, das größer die Auswirkung. Kein Grat, Abstand, Linie Anreicherung, offene und Kurzschlussreparatur, usw. werden nicht erlaubt.

4)Die Einheitlichkeitsanforderung der beschichtenden Schicht: der Wellenwiderstand der Fernleitung des Hochfrequenzmikrowellenbrettes beeinflußt direkt die Übertragungsqualität des Mikrowellensignals. Und die Größe des Wellenwiderstands hat ein bestimmtes Verhältnis zur Stärke der kupfernen Folie, besonders für das Loch metallisierte Mikrowellenbrett, beeinflußt die Stärke der Beschichtung nicht nur die Gesamtstärke der kupfernen Folie, aber, die Genauigkeit des Leiters, nach der Ätzung deshalb der Stärke und der Einheitlichkeit der Beschichtung, auch zu beeinflussen muss ausschließlich gesteuert werden.

5)Anforderungen der maschineller Bearbeitung: zuerst ist das Material des Hochfrequenzmikrowellenbrettes zu dem von PWB in der Verarbeitung des Epoxidglasgewebes ziemlich unterschiedlich; zweitens ist die Verarbeitungsgenauigkeit des Hochfrequenzmikrowellenbrettes viel höher als die von Brett PWB-FR4, und die allgemeine Formtoleranz ist ± 0.1mm.

6)Die Anforderung des Widerstands ist streng: wenn der Inhalt des Wellenwiderstands und der Grundbedarf des Hochfrequenzmikrowellenbrettes, die Bedingung des Wellenwiderstands nicht erfüllen kann, dann ist alles unbrauchbar. DK hängt mit der Signalübertragungsgeschwindigkeit und dem Wellenwiderstand des PWB-Entwurfs normalerweise zusammen das größer der Widerstand, das schneller die Signalübertragung. Einfach das größer der Widerstand, d.h. das größer die Fähigkeit, Signale am Einsickern in die dielektrische Schicht zu verhindern, schneller wird das Signal übertragen.

7)Die Linienbreite des Signals wird ausschließlich gesteuert: die Steueranforderung des Wellenwiderstands der Hochfrequenzsignalübertragung ist- sehr streng, und die Toleranz der Linienbreitesteuerung kann nicht durch ±20% gesteuert werden. Da die verbindliche Kraft des Stromkreises unterschiedlich ist, werden die Ätzungsparameter justiert, oder der Prozessausgleich für Stromkreislinienbreite wird in der Zeit in der Hochfrequenzsubstratradierung justiert.
