Schicht 0.25mm verdoppeln flexibles PWB-Brett mit Polyimide-Versteifung

Dual Layer 0.25mm Flexible PCB Board With Polyimide Stiffener
Dual Layer 0.25mm Flexible PCB Board With Polyimide Stiffener Dual Layer 0.25mm Flexible PCB Board With Polyimide Stiffener Dual Layer 0.25mm Flexible PCB Board With Polyimide Stiffener Dual Layer 0.25mm Flexible PCB Board With Polyimide Stiffener Dual Layer 0.25mm Flexible PCB Board With Polyimide Stiffener Dual Layer 0.25mm Flexible PCB Board With Polyimide Stiffener

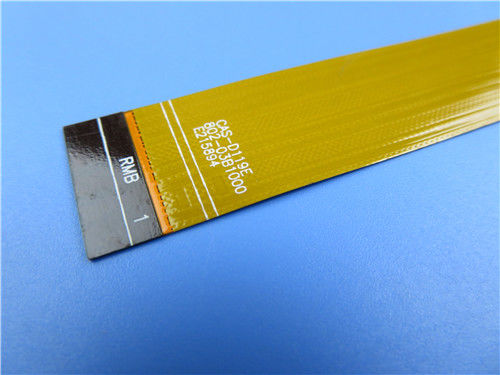

Großes Bild :  Schicht 0.25mm verdoppeln flexibles PWB-Brett mit Polyimide-Versteifung

Produktdetails:
Herkunftsort: China
Markenname: Bicheng
Zertifizierung: UL, ISO9001, IATF16949
Modellnummer: BIC-285.V1.0
Zahlung und Versand AGB:
Min Bestellmenge: 1pcs
Preis: USD9.99-99.99
Verpackung Informationen: Vakuum bags+Cartons
Lieferzeit: 8-9 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000pcs pro Monat
Ausführliche Produkt-Beschreibung
Grundmaterial: Polyimide Schicht-Zählung: 2 Schichten
PWB-Stärke: 0.25mm PWB-Größe: 130,18 x 20.5mm
Coverlay: gelb Silkscreen: weiß
Kupfernes Gewicht: 1OZ Oberflächenende: Immersions-Gold
Markieren:

Doppelschicht flexibles PWB-Brett

,

0.25mm flexibles PWB-Brett

,

0.25mm Doppelschicht PWB

Doppelschicht-flexible Leiterplatte auf Polyimide mit gelber Maske und PU-Versteifung für Dünnfilmschalter

(Flexible gedruckte Schaltungen sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)

Allgemeine Beschreibung

Dieses ist eine Art flexible gedruckte Schaltung für die Anwendung des kontrollierten Zugangs. Es ist eine 2 Schicht FPC bei starken 0.25mm. Das niedrige Laminat ist von ITEQ, es hat fabriziert pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten. Polyimideversteifung wird auf dem Einfügungsfach angewendet.

Parameter- und Leistungsblatt

Größe flexiblen PWBs 130,18 x 20.5mm
Zahl von Schichten 2
Brett-Art Flexibles PWB
Brett-Stärke 0.25mm
Brett-Material Polyimide 50 µm
Brett-materieller Lieferant ITEQ
Tg-Wert des Brett-Materials 60℃
PTH-Custärke µm ≥20
Innere Iayer-Cu thicknes N/A
Oberflächencustärke µm 35
Coverlay-Farbe Gelb
Zahl von Coverlay 2
Stärke von Coverlay µm 35
Versteifungs-Material Polyimide
Versteifungs-Stärke 0.2mm
Art der Silkscreen-Tinte IJR-4000 MW300
Lieferant von Silkscreen TAIYO
Farbe von Silkscreen Weiß
Zahl von Silkscreen 1
Schale des Tests von Coverlay Kein peelable
Legenden-Adhäsion 3M 90℃ nach Min. dem Test mit 3mal nicht abziehend
Oberflächenende Immersions-Gold
Stärke des Nickels/des Goldes Au: 0.03µm (Min.); Ni 2-4µm
RoHS erforderte Ja
Famability 94-V0
Wärmestoß-Test Durchlauf, -25℃±125℃, 1000 Zyklen.
Wärmebelastung Durchlauf, 300±5℃, 10 Sekunden, 3 Zyklen. Keine Abblätterung, keine Blasenbildung.
Funktion Elektrischer Test 100% Durchlaufs
Kunstfertigkeit Befolgung IPC-A-600H u. IPC-6013C Klasse 2

Schicht 0.25mm verdoppeln flexibles PWB-Brett mit Polyimide-Versteifung 0

Schicht 0.25mm verdoppeln flexibles PWB-Brett mit Polyimide-Versteifung 1

Eigenschaften und Nutzen

Ausgezeichnete Flexibilität

Verringerung des Volumens

Gewichtsverminderung

Übereinstimmung der Versammlung

Erhöhte Zuverlässigkeit

Das Ende kann ganzes sein gelötet

Niedrige Kosten

Kontinuität der Verarbeitung

Auftrag der kleinen Menge wird angenommen

Konstruktive Gestaltung verhindert Probleme am Auftreten in der Vorproduktion.

Anwendungen

Dünnfilmschalter, Handymodulflexbretthandymodulflexbrett

Kurze Einleitung von FPC

Flexible Leiterplatte (FPC) gekennzeichnet als „weiches Brett“. In der Industrie ist FPC eine Leiterplatte, die vom flexiblen isolierenden Substrat gemacht wird (hauptsächlich Polyimide- oder Polyester-Film), das viele Vorteile hat, dass steife Leiterplatten nicht haben. Zum Beispiel kann es frei verbogen werden, gedreht, gefaltet worden. Das Volumen von elektronischen Produkten kann durch die Anwendung von FPC groß verringert werden, das für die Entwicklung von elektronischen Produkten in Richtung der hohen Dichte, der Miniaturisierung und der hohen Zuverlässigkeit passend ist. Deshalb ist FPC in Luftfahrt-, Militär, Mobilkommunikation, Laptop, Computerperipherie-, PDA, Digitalkamera und andere Felder oder Produkte weitverbreitet gewesen.

FPC hat auch die Vorteile der guten Wärmeableitung, des solderability, der einfachen Montage und der niedrigen Kosten.

Flexible Leiterplatte hat eine Schicht, zwei Schichten und mehrschichtiges Brett. Das Grundmaterial ist plattiertes Laminat des Polyimide. Diese Art des Materials hat hohe Hitzebeständigkeit und gute Masshaltigkeit. Es ist das Endprodukt durch das Drücken mit dem beschichtenden Film, der mechanischen Schutz und gute elektrische Isolierung hat. Die Oberfläche und die Innenleiter von doppelseitigen und mehrschichtigen Leiterplatten werden metallisiert, um die elektrische Verbindung von inneren und äußeren Schichten zu verwirklichen.

Die Funktion der flexiblen Leiterplatte kann in vier Arten unterteilt werden, nämlich Abflussleitung, gedruckte Schaltung, Verbindungsstück und mehrfunktionales integriertes System, die Hilfshydraulikanlage des Computers, des Computerperipherie, Verbraucherhaushaltselektrogerät und Automobil bedecken, etc.

Schicht 0.25mm verdoppeln flexibles PWB-Brett mit Polyimide-Versteifung 2Schicht 0.25mm verdoppeln flexibles PWB-Brett mit Polyimide-Versteifung 3
