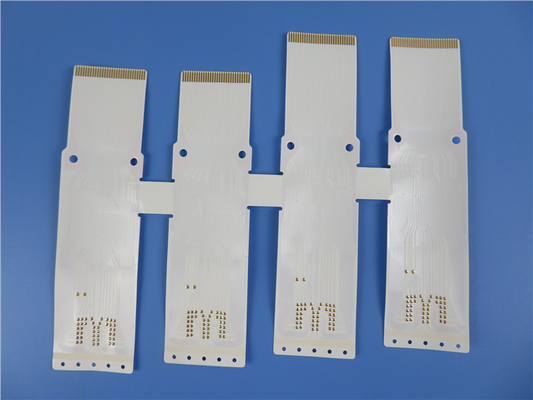

Flexible gedruckte Schaltung FPC auf HAUSTIER mit weißer Lötmittel-Maske

Flexible Printed Circuit FPC on PET with White Solder Mask
Flexible Printed Circuit FPC on PET with White Solder Mask Flexible Printed Circuit FPC on PET with White Solder Mask Flexible Printed Circuit FPC on PET with White Solder Mask Flexible Printed Circuit FPC on PET with White Solder Mask Flexible Printed Circuit FPC on PET with White Solder Mask Flexible Printed Circuit FPC on PET with White Solder Mask Flexible Printed Circuit FPC on PET with White Solder Mask

Großes Bild :  Flexible gedruckte Schaltung FPC auf HAUSTIER mit weißer Lötmittel-Maske

Produktdetails:
Herkunftsort: China
Markenname: Bicheng
Zertifizierung: UL, ISO9001, IATF16949
Modellnummer: BIC-257.V1.0
Zahlung und Versand AGB:
Min Bestellmenge: 1pcs
Preis: USD9.99-99.99
Verpackung Informationen: Vakuum bags+Cartons
Lieferzeit: 8-9 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000pcs pro Monat
Ausführliche Produkt-Beschreibung
Grundmaterial: HAUSTIER Schichtzählung: 2 Schichten
PWB-Stärke: 0.15mm PWB-Größe: 172 x 145mm=1PCS
Coverlay: Weiß Silkscreen: NEIN
Kupfernes Gewicht: 35um Oberflächenende: Immersionsgold

Flexible gedruckte Schaltung FPC auf HAUSTIER mit weißer Lötmittel-Maske

(Flexible gedruckte Schaltungen sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)

Allgemeine Informationen

Dieses ist eine Art flexibler Stromkreis der Doppelschicht, der auf HAUSTIER-Substrat, Gewicht des Kupfers 1oz auf jeder Schicht errichtet wird. Das FPC beschichtet mit weißer Lötmittelmaske und Immersionsgold auf Auflagen. Die Auflagen werden für die Druckeranwendungen ausgebaucht.

FPC-Spezifikationen

PWB-GRÖSSE 172 x 145mm=1PCS
Grundmaterial: HAUSTIER
Zahl von Schichten Doppeltes versah PWB mit Seiten
SMT n/a
Durch Loch-Komponenten nein
SCHICHT STACKUP Kupfer ------- 35um (1oz)
Kleber
HAUSTIER
Kleber
Kupfer ------- 35um (1oz)
Minimale Spur und Raum: 4mil/8mil
Minimale/maximale Löcher: 1.2mm/3.5mm
Abschließende Folie extern: 1oz
Abschließende Folie intern: 0oz
Abschließende Höhe von PWB: 0.25mm ±0.05
Oberflächenende Immersionsgold
Löten Sie Maske, auf zuzutreffen: SPITZEN, unter
Lötmittel-Masken-Farbe: Weißes Coverlay
CONTOUR/CUTTING Lochen
Versteifung: HAUSTIER auf Rückseite des Goldfingerbereichs
Seite der Teillegende NEIN
Farbe der Teillegende NEIN
ÜBER Überzogen durch Loch (PTH)
FLAMIBILITY-BEWERTUNG Zustimmung Min. ULs 94-V0.
TEST 100% früherer Versand elektrischen Tests
ART DER GELIEFERT ZU WERDEN GRAFIK E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICH Weltweit global.

Flexible gedruckte Schaltung FPC auf HAUSTIER mit weißer Lötmittel-Maske 0

Eigenschaften und Nutzen

Ausgezeichnete Flexibilität;

Verringertes PWB-Volumen;

Verringertes Gewicht;

Erhöhte Zuverlässigkeit

Übereinstimmung der Versammlung;

Mehr als Jahre 18+ von PWB-Erfahrung;

Kundenbeanstandungsrate: <1>

Prototypfähigkeit;

Massenproduktionsfähigkeit

Typische Anwendungen

Kapazitiver Touch Screen/Gremium, weiches Brett des industriellen Steuertemperaturbegrenzers, weiches Brett des VerbraucherKartenlesers

Covercoat/Lötmittel-Maske

Lötmittelmaske in flexiblem PWB ist zu steifem Brett unterschiedlich, ist es normalerweise ein Polyimidefilm, der auf einer Seite mit halb-kuriert beschichtet wird und nicht-klebriger Kleber, nennen wir ihn covercoat im flexiblen Stromkreis. Er wird zum flexiblen Stromkreis unter Hitze und Druck lamelliert, damit das kupferne Muster völlig außer den Lötmittelauflagen eingekapselt wird, die herausgestellte Durchgangszugangslöcher im covercoat sind.

Das covercoat Produktionsblatt sollte als das flexible Stromkreisproduktionsblatt geschnittenes etwas kleineres sein, zum der vorzeitigen Randdichtung zu vermeiden, die Luftblasen im Paket einschließen könnte.

Das Produktionsblatt für das covercoat wird mit Werkzeugausstattungslöchern im nahen Register mit den Bearbeitungslöchern im Produktionsblatt für den flexiblen Stromkreis versehen. Die Zugangslöcher werden normalerweise gebohrt, aber im Falle der Großserienproduktion, ist das Lochen kosteneffektiver.

Prinzipiell wird die Bohrung des covercoat auf die gleiche Art wie vollendet, wenn man steife Bretter bohrt, d.h. werden einige covercoat Blätter, entweder 5 oder 10 oben vorangekommen. Die bohrenden Parameter sind jedoch, wegen des Polyimidematerials und des Fehlens der kupfernen Folie ein wenig unterschiedlich, das etwas von der Hitze von den Löchern andernfalls entfernt haben könnte, die gebohrt wurden.

Wenn man bohrt,/große covercoat Produktion locht, Blätter, es ist notwendig, um die Maßänderungen des flexiblen Stromkreisproduktionsblattes zu entschädigen, das auf 0,2% soviel wie sich belaufen kann.

FPC-Fähigkeiten 2022

Nein. Spezifikationen Fähigkeiten
1 Brett-Art Einlagig, Doulbe-Schicht, mehrschichtig, Steif-Flex
2 Grundmaterial PU, HAUSTIER
3 Kupfernes Gewicht 0.5oz, 1oz, 2oz
4 Maximale Größe LED 250 x 5000mm
5 Allgemeine maximale Größe 250 x 2000mm
6 Brett-Stärke 0.03mm-3.0mm
7 Dickentoleranz ±0.03mm
8 Mininum-Bohrloch 0.05mm
9 Maximales Bohrloch 6.5mm
10 Toleranz des Bohrloches ±0.025mm
11 Stärke der Loch-Wand ≧ 8 um
12 Minimale Bahn/Gap des einlagigen Brettes 0.025/0.03mm
13 Minimale Bahn/Gap der Doppelschicht und des mehrschichtigen Brettes 0.03/0.040mm
14 Ätzung von Toleranz ±0.02mm
15 Minimale Breite der Seiden-Legende ≧ 0.125mm
16 Minimales Heigh der Seiden-Legende ≧0.75mm
17 Abstand aufzufüllen von der Legende ≧0.15mm
18 Abstand von öffnender Lötmittel-Maske des Bohrgeräts aufzuspüren Coverlay ≧0.03mm
19 Abstand von öffnender Lötmittel-Maske des Lochens von Coverlay, um aufzuspüren ≧0.03mm
20 Stärke des Immersions-Nickels 100-300u“
21 Stärke des Immersions-Goldes 1-3u“
22 Thicnkess des Immersions-Zinns 150-400u“
23 Minimale elektrische Prüfungsauflage 0.2mm
24 Minimale Toleranz des Entwurfs (normaler Stahlform-Durchschlag) ±0.1mm
25 Minimale Toleranz des Entwurfs (Präzisions-Stahl-Form-Durchschlag) ±0.05mm
26 Mininum-Radius des abgeschrägten Winkels (Entwurf) 0.2mm
27 Stiffner-Material PU, FR-4, 3M Adhesive, HAUSTIER, Stahlblech
28 RoHs Ja
29 Lötmittel-Masken-Farbe Gelb, weiß, schwarz, grün

Mehr Anzeigen des weißem Flex

Flexible gedruckte Schaltung FPC auf HAUSTIER mit weißer Lötmittel-Maske 1

Flexible gedruckte Schaltung FPC auf HAUSTIER mit weißer Lötmittel-Maske 2

Flexible gedruckte Schaltung FPC auf HAUSTIER mit weißer Lötmittel-Maske 3
