| Grundmaterial: | Polyimide | Schichtzählung: | 4 Schichten |
|---|---|---|---|
| PWB-Stärke: | 0.3mm | PWB-Größe: | 70,18 x 40.28mm |
| Coverlay: | Schwarz | Silkscreen: | Weiß |
| Kupfernes Gewicht: | 1oz | Oberflächenende: | Immersionsgold |

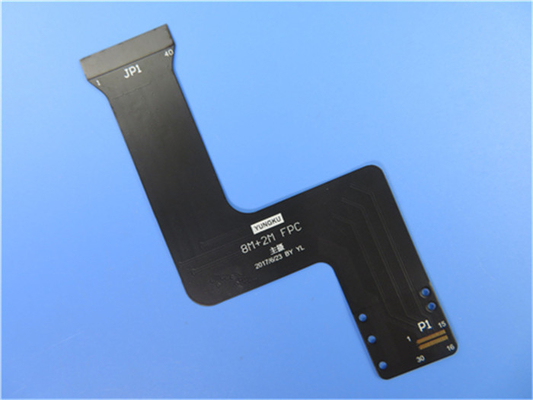

Flexibles flexibles PWB der gedruckten Schaltung (FPC) auf Polyimide mit schwarzer Lötmittel-Maske
(Flexible gedruckte Schaltungen sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art flexible gedruckte Schaltung für die Anwendung von PLC sie programmierend ist eine 4 Schicht FPC bei starken 0.3mm. Das niedrige Laminat ist von Shengyi. Es hat pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Polyimideversteifung wird auf dem Einfügungsfach angewendet.
Parameter- und Leistungsblatt
| Größe flexiblen PWBs | 70,18 x 40.28mm |
| Zahl von Schichten | 4 |
| Brett-Art | Flexibles PWB |
| Brett-Stärke | 0.30mm |
| Brett-Material | Polyimide 25µm |
| Brett-materieller Lieferant | ITEQ |
| Tg-Wert des Brett-Materials | 60℃ |
| PTH-Custärke | µm ≥20 |
| Innere Iayer-Cu thicknes | N/A |
| Oberflächencustärke | µm 35 |
| Coverlay-Farbe | Schwarz |
| Zahl von Coverlay | 2 |
| Stärke von Coverlay | µm 25 |
| Versteifungs-Material | Polyimide |
| Versteifungs-Stärke | 0.2mm |
| Art der Silkscreen-Tinte | IJR-4000 MW300 |
| Lieferant von Silkscreen | TAIYO |
| Farbe von Silkscreen | Weiß |
| Zahl von Silkscreen | 1 |
| Schale des Tests von Coverlay | Kein peelable |
| Legenden-Adhäsion | 3M 90℃ nach Min. dem Test mit 3mal nicht abziehend |
| Oberflächenende | Immersions-Gold |
| Stärke des Nickels/des Goldes | Au: 0.03µm (Min.); Ni 2-4µm |
| RoHS erforderte | Ja |
| Famability | 94-V0 |
| Wärmestoß-Test | Durchlauf, -25℃±125℃, 1000 Zyklen. |
| Wärmebelastung | Durchlauf, 300±5℃, 10 Sekunden, 3 Zyklen. Keine Abblätterung, keine Blasenbildung. |
| Funktion | Elektrischer Test 100% Durchlaufs |
| Kunstfertigkeit | Befolgung IPC-A-600H u. IPC-6013C Klasse 2 |
Eigenschaften und Nutzen
Ausgezeichnete Flexibilität
Verringerung des Volumens
Gewichtsverminderung
Übereinstimmung der Versammlung
Erhöhte Zuverlässigkeit
Das Ende kann ganzes sein gelötet
Niedrige Kosten
Kontinuität der Verarbeitung
Fokus auf Tief zur mittleren Massenproduktion
Machen Sie Lieferung rechtzeitig. Wir halten Rate in hohem Grade als 98% pünktlicher Lieferung.
Anwendungen
Tastatur FPC, FFC für industrielle Regeleinrichtung, Verbraucherspielkonsolen
Covercoat/Lötmittel-Maske
Lötmittelmaske in flexiblem PWB ist zu steifem Brett unterschiedlich, ist es normalerweise ein Polyimidefilm, der auf einer Seite mit halb-kuriert beschichtet wird und nicht-klebriger Kleber, nennen wir ihn covercoat im flexiblen Stromkreis. Er wird zum flexiblen Stromkreis unter Hitze und Druck lamelliert, damit das kupferne Muster völlig außer den Lötmittelauflagen eingekapselt wird, die herausgestellte Durchgangszugangslöcher im covercoat sind.
Das covercoat Produktionsblatt sollte als das flexible Stromkreisproduktionsblatt geschnittenes etwas kleineres sein, zum der vorzeitigen Randdichtung zu vermeiden, die Luftblasen im Paket einschließen könnte.
Das Produktionsblatt für das covercoat wird mit Werkzeugausstattungslöchern im nahen Register mit den Bearbeitungslöchern im Produktionsblatt für den flexiblen Stromkreis versehen. Die Zugangslöcher werden normalerweise gebohrt, aber im Falle der Großserienproduktion, ist das Lochen kosteneffektiver.
Prinzipiell wird die Bohrung des covercoat auf die gleiche Art wie vollendet, wenn man steife Bretter bohrt, d.h. werden einige covercoat Blätter, entweder 5 oder 10 oben vorangekommen. Die bohrenden Parameter sind jedoch, wegen des Polyimidematerials und des Fehlens der kupfernen Folie ein wenig unterschiedlich, das etwas von der Hitze von den Löchern andernfalls entfernt haben könnte, die gebohrt wurden.
Wenn man bohrt,/große covercoat Produktion locht, Blätter, es ist notwendig, um die Maßänderungen des flexiblen Stromkreisproduktionsblattes zu entschädigen, das auf 0,2% soviel wie sich belaufen kann.
