Hochfrequenz-PWB 20mil Rogers Rt-/Duroid 6002 für Mikrowelle

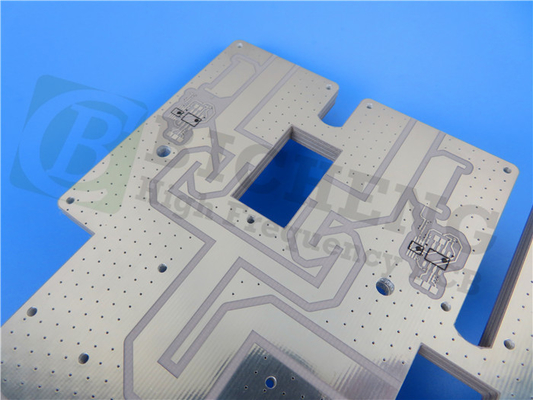

Rogers Rt/Duroid 6002 High Frequency Pcb 20mil For Microwave
Rogers Rt/Duroid 6002 High Frequency Pcb 20mil For Microwave Rogers Rt/Duroid 6002 High Frequency Pcb 20mil For Microwave Rogers Rt/Duroid 6002 High Frequency Pcb 20mil For Microwave

Großes Bild :  Hochfrequenz-PWB 20mil Rogers Rt-/Duroid 6002 für Mikrowelle

Produktdetails:
Herkunftsort: China
Markenname: Bicheng
Zertifizierung: UL, ISO9001, IATF16949
Modellnummer: BIC-096.V1.0
Zahlung und Versand AGB:
Min Bestellmenge: 1pcs
Verpackung Informationen: Vakuum bags+Cartons
Lieferzeit: 8-9 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000pcs pro Monat
Ausführliche Produkt-Beschreibung
Grundmaterial: RT/Duroid 6002 Schichtzählung: 2 Schicht, mehrschichtig
PWB-Stärke: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm), 120mil (3.048mm) PWB-Größe: ≤400 mm x 500 mm
Lötmittelmaske: Grünes, schwarzes, blaues, gelbes, rotes etc. Kupfernes Gewicht: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Oberflächenende: Bloßes Kupfer, HASL, ENIG, OSP ETC….
Markieren:

Duroid 6002 Hochfrequenz-PWB

,

Hochfrequenz-PWB 20mil

,

Mikrowellen-Hochfrequenz-PWB



Rogers RT/Duroid 6002 Hochfrequenzplatinemit 10mil, 20mil, 30mil und 60mil Beschichtung ImmersionsgoldUndImmersiÖn Silber.

(Leiterplatten sind Sonderanfertigungen, die gezeigten Bilder und Parameter dienen nur als Referenz)



Hallo an alle,

Heute sprechen wir über die Hochfrequenz-Leiterplatte aus RT/Duroid 6002-Material.



Das Mikrowellenmaterial RT/duroid® 6002 ist eine Art Laminat mit geringem Verlust und niedriger Dielektrizitätskonstante, das die strengen Anforderungen an mechanische Zuverlässigkeit und elektrische Stabilität in komplexen Mikrowellenstrukturdesigns erfüllen kann.Die Hauptbestandteile sind PTFE-Keramik-Verbundwerkstoffe.



Die Dielektrizitätskonstante von RT/duroid ®6002 weist eine ausgezeichnete Beständigkeit gegenüber Temperaturwechseln zwischen -55 °C und 150 °C auf, wodurch die Anforderungen des Filter-, Oszillator- und Verzögerungsleitungsanwendungsdesigns hinsichtlich seiner elektrischen Stabilität erfüllt werden können.



Hochfrequenz-PWB 20mil Rogers Rt-/Duroid 6002 für Mikrowelle 0



Die Hauptvorteile sind:

Erstens sorgt der geringe Verlust für eine hervorragende Hochfrequenzleistung



Zweitens hervorragende mechanische und elektrische Eigenschaften, zuverlässiger mehrschichtiger Plattenaufbau.



Drittens sorgt der extrem niedrige thermische Koeffizient der Dielektrizitätskonstante für eine hervorragende Dimensionsstabilität.



Viertens ermöglicht der an Kupfer angepasste Ausdehnungskoeffizient in der Ebene zuverlässigere oberflächenmontierte Baugruppen.



Fünftens: geringe Ausgasung, ideal für Raumfahrtanwendungen



Hochfrequenz-PWB 20mil Rogers Rt-/Duroid 6002 für Mikrowelle 1



Typische Anwendungen sind:

1. Phased-Array-Antennen

2. Rundgestützte und luftgestützte Radarsysteme

3. Kollisionsvermeidung bei kommerziellen Fluggesellschaften

4. GPS-Antennen

5. Stromversorgungs-Backplanes



UnserPCB-Fähigkeit(RT/duroid 6002)

PCB-Fähigkeit

PCB-Material: Mit Keramik gefüllter PTFE-Verbund
Bezeichnung: RT/Duroid 6002
Dielektrizitätskonstante: 2,94 ±0,04 (Prozess)
2,94 (Design)
Anzahl der Ebenen: 2-lagig, mehrschichtig
Kupfergewicht: 0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm)
Leiterplattendicke: 10 mil (0,254 mm), 20 mil (0,508 mm)
30 mil (0,762 mm), 60 mil (1,524 mm), 120 mil (3,048 mm)
PCB-Größe: ≤400 mm x 500 mm
Lötmaske: Grün, Schwarz, Blau, Gelb, Rot usw.
Oberflächenfinish: Blankes Kupfer, HASL, ENIG, OSP usw.




Das Basiskupfer von RT/Druoid PCB hat 0,5 Unzen, 1 Unzen und 2 Unzen;Die Dicke der Leiterplatte ist groß und reicht von 5 bis 120 Mil, was von unseren Designern berücksichtigt werden muss.



Die Grundfarbe der RT/duroid 6002 PCB ist Weiß.



RT/duroid 6002 PCB eignet sich hervorragend für die Ausrüstung flacher und nicht planarer Strukturen, wie z. B. Antennen, komplexe Mehrschichtschaltungen mit Innenschichtverbindungen und Mikrowellenschaltungen für Luft- und Raumfahrtdesigns in rauen Umgebungen.



Bei Fragen können Sie sich gerne an uns wenden.Vielen Dank für Ihre Lektüre.



Anhang: Datenblatt von RT/duroid 6002

RT/duroid 6002 Typischer Wert
Eigentum RT/Duroid 6002 Richtung Einheiten Zustand Testmethode
Dielektrizitätskonstante, εProzess 2,94 ± 0,04 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Dielektrizitätskonstante,εDesign 2,94     8 GHz bis 40 GHz Differenzielle Phasenlängenmethode
Verlustfaktor,tanδ 0,0012 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Wärmekoeffizient von ε +12 Z ppm/℃ 10 GHz 0℃-100℃ IPC-TM-650 2.5.5.5
Volumenwiderstand 106 Z Mohm.cm A ASTM D 257
Oberflächenwiderstand 107 Z Mohm A ASTM D 257
Zugmodul 828(120) X,Y MPa(kpsi) 23℃ ASTM D 638
Größter Stress 6,9(1,0) X,Y MPa(kpsi)
Ultimative Belastung 7.3 X,Y %
Druckmodul 2482(360) Z MPa(kpsi)   ASTM D 638
Feuchtigkeitsaufnahme 0,02   % D48/50 IPC-TM-650 2.6.2.1
ASTM D 570
Wärmeleitfähigkeit 0,6   W/m/k 80℃ ASTM C518
Der Wärmeausdehnungskoeffizient
(-55 bis 288℃)
16
16
24
X
Y
Z
ppm/℃ 23℃/50 % relative Luftfeuchtigkeit IPC-TM-650 2.4.41
Td 500   ℃ TGA   ASTM D 3850
Dichte 2.1   gm/cm3   ASTM D 792
Spezifische Wärme 0,93(0,22)   j/g/k
(BTU/ib/OF)
  Berechnet
Kupferschale 8,9(1,6)   Ibs/Zoll (N/mm)   IPC-TM-650 2.4.8
Entflammbarkeit V-0       UL 94
Kompatibel mit bleifreiem Prozess Ja
