Grundmaterial: | Leichtes gesponnenes Fiberglas | Schichtzählung: | 1 Schicht, 2 Schicht, 4 Schicht. |
---|---|---|---|
PWB-Stärke: | 0.2mm, 0.3mm, 0.6mm, 0.8mm, 1.6mm | PWB-Größe: | ≤400mm X 500mm |
Kupfernes Gewicht: | 0,5 oz, 1 oz, 2 oz | Oberflächenende: | Bloßes Kupfer, HASL, ENIG, Immersionszinn etc. |
Markieren: | Takonisches Hochfrequenz-PWB,Leichtes gesponnenes Fiberglas takonisches PWB,TLY-3FF Beschichtung Hochfrequenz-PWB |

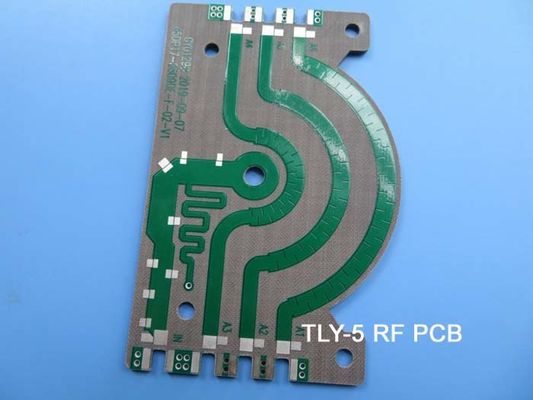

Takonisches TLY Hochfrequenz-PWB mit TLY-5, TLY-5-L, TLY-3, TLY-3FF Beschichtung mit HASL, Immersions-Gold, OSP und Zinn
(PWBs sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Hallo jeder,
Heute sprechen wir über Hochfrequenz-PWB, das auf TLY-Material errichtet wird.
TLY-Laminate werden mit sehr leichtem gesponnenem Fiberglas hergestellt, die von Taconic Company sind. Sie sind dimensional stabil als gehackte faserverstärkte PTFE-Zusammensetzungen. Da sie mechanisch stabil sind, ist es für Großserienherstellung passend.
Der niedrige Verlustfaktor ermöglicht erfolgreicher Entwicklung für die Automobilradaranwendungen, die bei 77 Gigahertz sowie anderen Antennen in den Millimeterwellenfrequenzen entworfen sind.
Wir profitieren von seinen folgenden Vorteilen:
1. Dimensional stabil:
Großserienherstellung wird möglich.
2. Niedrigstes DF
In der niedrigen Dielektrizitätskonstantestrecke ist der Verlustfaktor ungefähr 0,0009 bei 10 Gigahertz.
3. Niedrige Feuchtigkeitsaufnahme
Es kann in der schweren Umwelt arbeiten.
4. Hohe kupferne Schälfestigkeit
Es ist hohe bis 2,32, dimensional stabil.
5. Einheitliches und konsequentes DK
Für die meisten Stärken kann die Dielektrizitätskonstante überall innerhalb dieses Bereiches bei einer Toleranz von spezifiziert werden +/--0,02
Typische Anwendungen umfassen:
Zelluläre Kommunikationen
Endverstärker, Filter, Koppler
Aerospace, Avionik
In Phasen eingeteilt - Gruppenantennen
Es gibt 6 Mitglieder in TLY-Familie. Wir haben Vorrat für TLY-5. Andere werden entsprechend der Anforderung der Kunden gekauft.
PWB-Fähigkeit | |
PWB-Material: | Leichtes gesponnenes Fiberglas |
TLY-Familie (Dielektrizitätskonstante ±0.02) | TLY-5A (DK=2.17) |
TLY-5A-L (DK=2.17) | |
TLY-5 (DK=2.20) | |
TLY-5-L (DK=2.20) | |
TLY-3 (DK=2.33) | |
TLY-3FF (DK=2.33) | |
Schichtzählung: | 1 Schicht, 2 Schicht, 4 Schicht. |
Kupfernes Gewicht: | 0.5oz, 1oz, 2oz |
PWB-Stärke: | 0.2mm, 0.3mm, 0.6mm, |
0.8mm, 1.6mm | |
PWB-Größe: | ≤400mm X 500mm |
Oberflächenende: | Bloßes Kupfer, HASL, ENIG, Immersionszinn etc. |
Bicheng spezialisiert sich, auf, Sie mit Prototyp, kleinen Reihen und Massenproduktionsservice zu versehen.
Wenn Sie irgendwelche Fragen haben, fühlen Sie bitte sich frei, mit uns in Verbindung zu treten.
Danke für Ihre Lesung.
Anhang: Typische Werte von TLY
TYPISCHE WERTE TLY | |||||
Eigentum | Prüfmethode | Einheit | Wert | Einheit | Wert |
DK bei 10 Gigahertz | IPC-650 2.5.5.5 | 2,2 | 2,2 | ||
DF bei 10 Gigahertz | IPC-650 2.5.5.5 | 0,0009 | 0,0009 | ||
Feuchtigkeitsaufnahme | IPC-650 2.6.2.1 | % | 0,02 | % | 0,02 |
Dielektrischer Durchschlag | IPC-650 2.5.6 | KV | >45 | KV | >45 |
Durchschlagsfestigkeit | ASTM D 149 | V/mil | 2.693 | V/mil | 106.023 |
Spezifischer Durchgangswiderstand | IPC-650 2.5.17.1 (nach erhöhtem Temp.) | Mohms/cm | 1010 | Mohms/cm | 1010 |
Spezifischer Durchgangswiderstand | IPC-650 2.5.17.1 (nach Feuchtigkeit) | Mohms/cm | 1010 | Mohms/cm | 109 |
Oberflächenwiderstandskraft | IPC-650 2.5.17.1 (nach erhöhtem Temp.) | Mohms | 108 | Mohms | 108 |
Oberflächenwiderstandskraft | IPC-650 2.5.17.1 (nach Feuchtigkeit) | Mohms | 108 | Mohms | 108 |
Flex Strength (MD) | IPC-650 2.4.4 | P/in | 14.057 | N/mm2 | 96,91 |
Flex Strength (CD) | IPC-650 2.4.4 | P/in | 12.955 | N/mm2 | 89,32 |
Schale Stength (½ oz.ed Kupfer) | IPC-650 2.4.8 | Ibs. /inch | 11 | N/mm | 1,96 |
Schale Stength (1 Kupfer oz.CL1) | IPC-650 2.4.8 | Ibs. /inch | 16 | N/mm | 2,86 |
Schale Stength (1-Unze-. Kupfer .CV1) | IPC-650 2.4.8 | Ibs. /inch | 17 | N/mm | 3,04 |
Schale Stength | IPC-650 2.4.8 (nach erhöhtem Temp.) | Ibs. /inch | 13 | N/mm | 2,32 |
Elastizitätsmodul (MD) | ASTM D 3039/IPC-650 2.4.19 | P/in | 1,4 x 106 | N/mm2 | 9,65 x 103 |
Poissons Verhältnis (MD) | ASTM D 3039/IPC-650 2.4.19 | 0,21 | 0,21 | ||
Wärmeleitfähigkeit | ASTM F 433 | W/M*K | 0,22 | W/M*K | 0,22 |
Masshaltigkeit (MD, 10mil) | IPC-650 2.4.39 (bake&thermal Druck avg.after) | Mil/Zoll | -0,038 | -0,038 | |
Masshaltigkeit (CD, 10mil) | IPC-650 2.4.39 (bake&thermal Druck avg.after) | Mil/Zoll | -0,031 | -0,031 | |
Dichte (Dichte) | ASTM D 792 | g/cm3 | 2,19 | g/cm3 | 2,19 |
CTE (x-Achse) (25-260℃) | ASTM D 3386 (TMA) | ppm/℃ | 26 | ppm/℃ | 26 |
CTE (y-Achse) (25-260℃) | ASTM D 3386 (TMA) | ppm/℃ | 15 | ppm/℃ | 15 |
CTE (z-Achse) (25-260℃) | ASTM D 3386 (TMA) | ppm/℃ | 217 | ppm/℃ | 217 |
Die NASA-Outgassing (% TML) | 0,01 | 0,01 | |||
Die NASA-Outgassing (% CVCM) | 0,01 | 0,01 | |||
Die NASA-Outgassing (% WVR) | 0,00 | 0,00 | |||
Bewertung der Entflammbarkeits-UL-94 | UL-94 | V-0 | V-0 |
