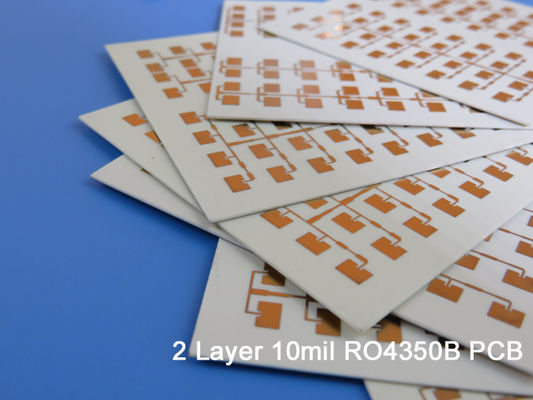

Hochfrequenz-Doppeltes PWBs Rogers 10mil 0.254mm RO4350B versah Rf-PWB mit Seiten

Hochfrequenz-Doppeltes PWBs Rogers 10mil 0.254mm RO4350B versah Rf-PWB für LTE mit Seiten

(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)

Keramische Laminate RO4350B-Kohlenwasserstoffs sind entworfen, um überlegene Hochfrequenzleistung und niedrige Kosten Stromkreisherstellung anzubieten. Die Auswahl von den Laminaten, die für Designer gewöhnlich verfügbar sind, ist erheblich verringerte einmal Betriebsfrequenzzunahme zu 500 MHZ und oben. RO4350B-Material besitzt die Eigenschaften, die von den Designern von Rf-Mikrowellenstromkreisen und von zusammenpassenden Netz- und kontrolliertenwiderstandfernleitungen benötigt werden. Niedriger dielektrischer Verlust erlaubt, dass RO4350B-Material in vielen höheren benutzt wird Arbeitsfrequenzen der Anwendungen, in denen man den Gebrauch von herkömmlichen Leiterplattematerialien begrenzt.

Der Temperaturkoeffizient der Dielektrizitätskonstante gehört zu dem niedrigsten jedes möglichen Leiterplattematerials, und die Dielektrizitätskonstante ist über einem breiten Frequenzbereich stabil. Der thermische Ausdehnungskoeffizient RO4350B-Materials (CTE) stellt einigen Schlüsselnutzen zu den PWB-Designern zur Verfügung. Der Expansionskoeffizient von RO4350B ist dem des Kupfers, das das Material ausgezeichnete Masshaltigkeit aufweisen lässt, ein Eigentum ähnlich, das für gemischten dielektrischen mehrschichtigen Brettbau benötigt wird. Die niedrige Z-Achse CTE von RO4350B liefert zuverlässige überzogene Durchlochqualität, sogar in den schweren Wärmestoßanwendungen. RO4350B-Material hat einen Tg von >280C, also bleiben seine Expansionseigenschaften über der gesamten Strecke PWBs Temperaturen verarbeitend stabil.

Parameter einer Art 0.3mm RO4350B PWB

Typische Anwendungen sind, wie folgt:

Automobilradar und Sensoren

Zelluläre Basisstations-Antennen

Direkte Sendungs-Satelliten

Lärmarmer Block

Endverstärker

RFID
